STO15+INA
Date tehnice INA/Schaeffler

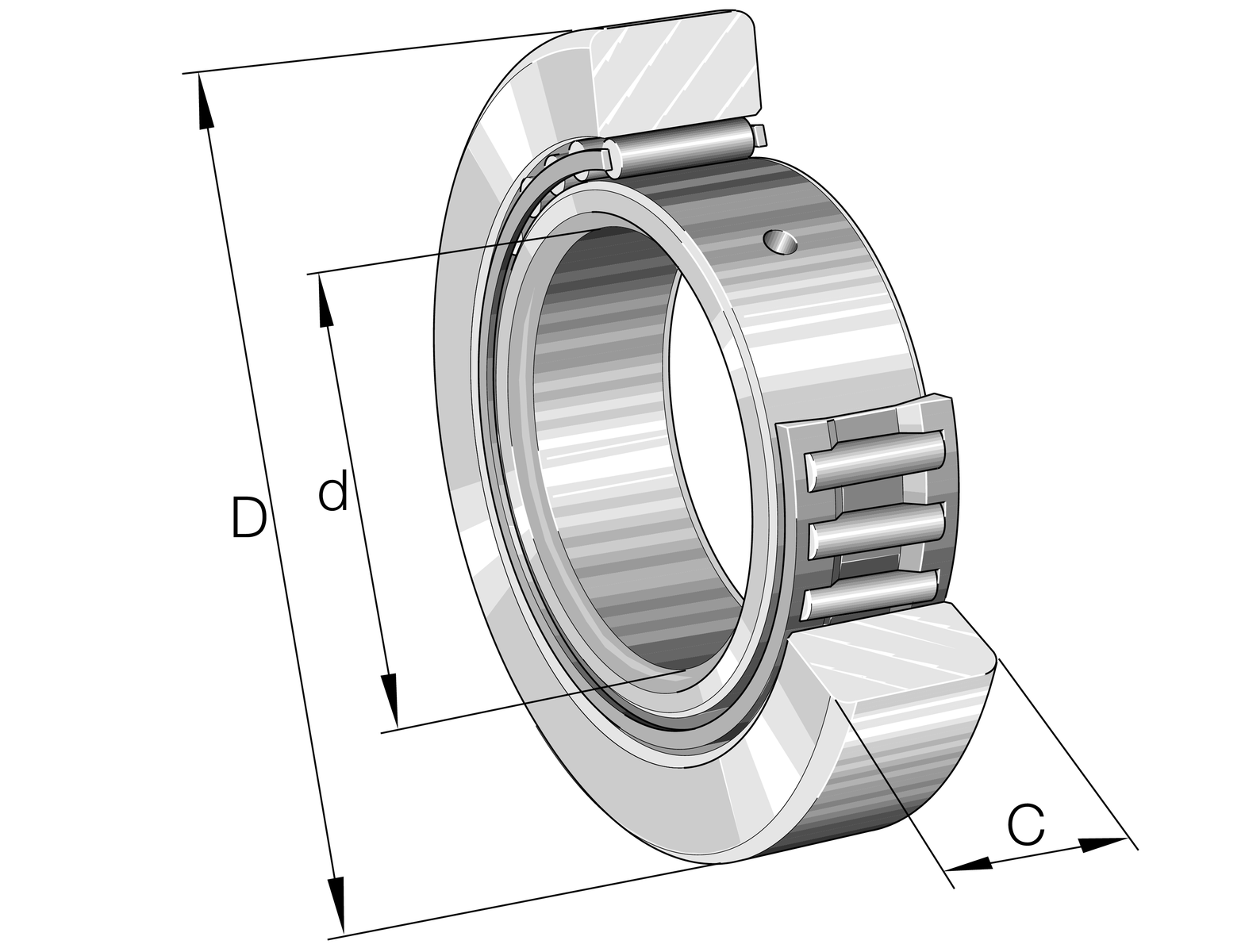

STO15 - Rolă de ghidare cu jug
Role de ghidare cu jug STO.., pe un singur rând rulmenți cu ace cu inel exterior cu perete foarte gros, ansamblu ace-colivie și inel interior, fără ghidare axială a inelului exterior, deschis, inner ring, outer ring and ansamblu ace-colivie can be mounted separately
d15 mmDiametru interior
D35 mmDiametru exterior
B12 mmLățime inel interior
Sarcină radială
Lubrifiere cu unsoare
Lubrifiere cu ulei
NeetanșatPrezentare produs
| Cod produs | STO15 |
|---|---|
| Tip produs | Rolă de ghidare cu jug |
| Marca | INA |
| Numar material Schaeffler | 0000541000000 |
| Tip de baza | STO15 |
| Cod BearingX | STO15 |
| Masa | 63.1 g |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Varianta tehnica si sufixe
| Type of Seal | Fără | |
| Inel exterior profile | R500 | R500 |
| Relubrifiere facility | IR | Prin orificiul de ungere al inelului interior |
Dimensiuni principale și date de performanță
| d | Diametru interior | 15 mm |
| D | Diametru exterior | 35 mm |
| C | Lățime inel exterior | 11,8 mm |
| C r w | Sarcină dinamică de bază, radială | 9.100 N |
| C 0r w | Sarcină statică de bază, radială | 11.100 N |
| C ur w | Limită de sarcină la oboseală, radială | 1.670 N |
| n D G | Turație pentru lubrifiere permanentă cu unsoare | 3.300 1/min |
| ≈m | Masă | 63,1 g |

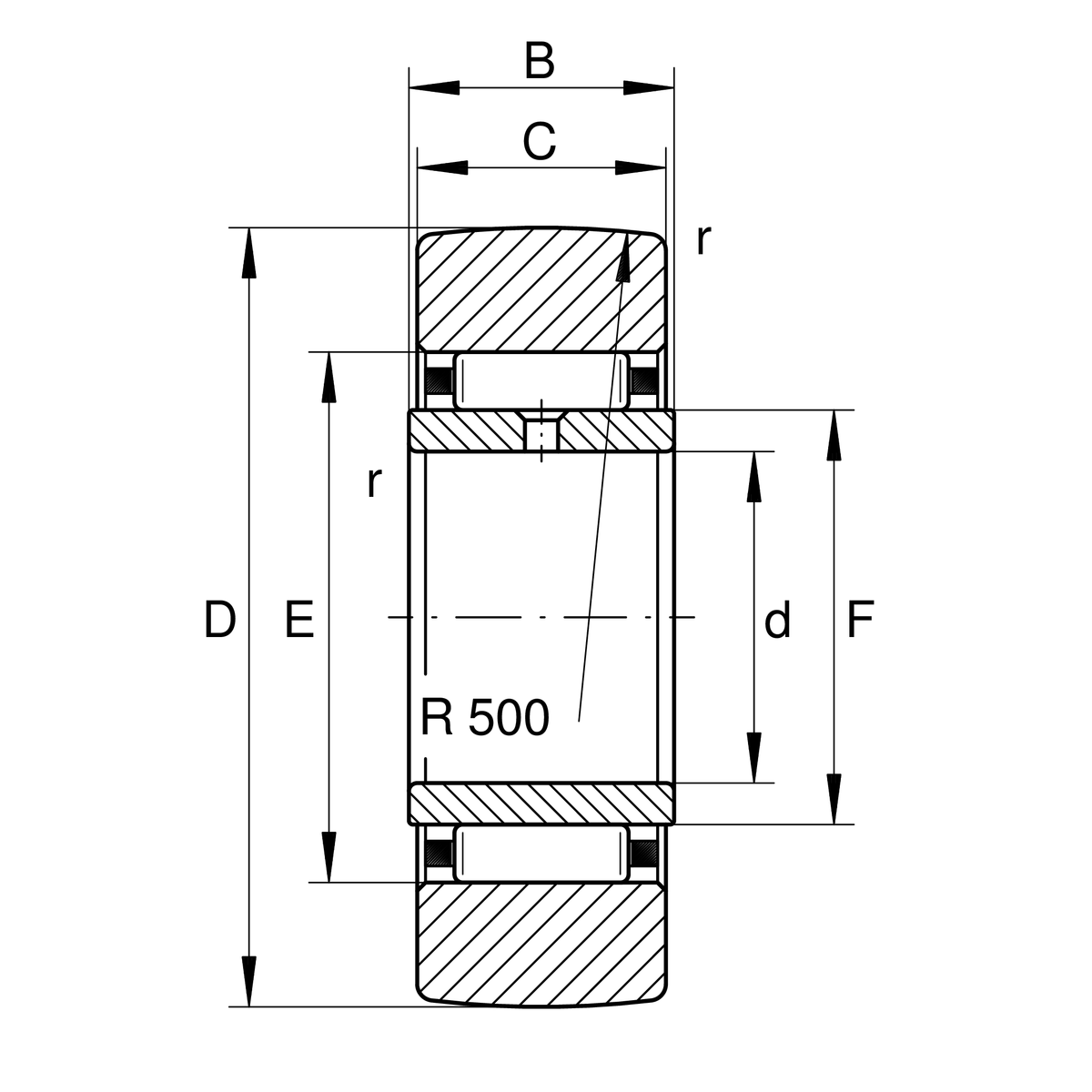

Dimensiuni detaliate
| B | Lățime inel interior | 12 mm |
| E | Diametru cale de rulare inel exterior | 26 mm |
| r min | Dimensiune minimă a teșiturii | 0,3 mm |
| F | Diametru cale de rulare inel interior | 20 mm |
| R | Rază profil exterior inel exterior | 500 mm |
