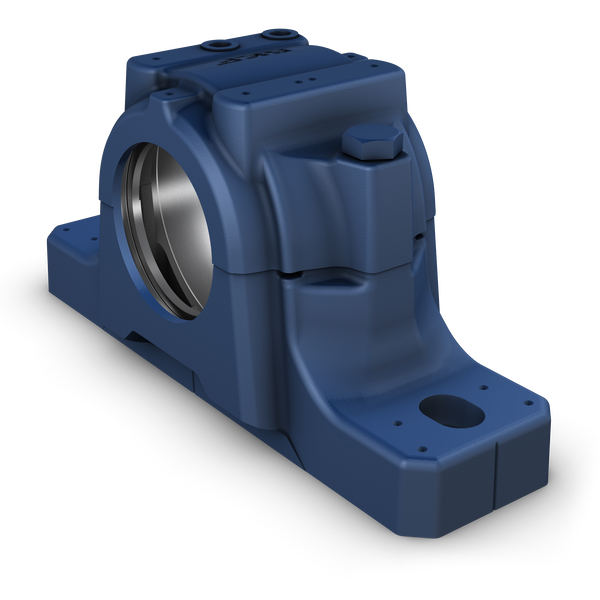

Fotografia produsului are caracter informativ
SNL513-611+SKF
Date tehnice produs
SNL 513-611 - Carcasă bloc plummer (pernă) divizată, serii SNL 2, 3, 5 și 6
Carcasă bloc plummer (pernă) divizată, serii SNL 2, 3, 5 și 6 Carcasele bloc plummer (pernă) SNL sunt cele mai populare carcase de rulmenți SKF de pe piață, dezvoltate pentru a fi prima alegere în ceea ce privește designul, calitatea și economia. Acestea permit rulmenților incorporați să atingă o durată de viață maximă cu mai puțin necesar de întreținere. Sunt disponibile diferite variante de carcase și tipuri de etanșări, ceea ce face ca utilizarea carcaselor personalizate să fie practic inutilă și permite realizarea unor aranjamente de rulmenți rentabile.
Diametrul locului de montare a rulmentului120 mmDiametrul locului de montare a rulmentului
Lățimea locului de montare a rulmentului51 mmLățimea locului de montare a rulmentului
Înălțimea centrală (bloc pernă)80 mmÎnălțimea centrală (bloc pernă)
Distanța centrală între găurile pentru șuruburi230 mmDistanța centrală între găurile pentru șuruburi
Diametrul șurubului de prindere16 mmDiametrul șurubului de prindere
Tip carcasăBloc plummer/pernăTip carcasă
Prezentare produs
| Cod produs | SNL 513-611 |
|---|---|
| Tip produs | Carcasă bloc plummer (pernă) divizată, serii SNL 2, 3, 5 și 6 |
| Marcă | SKF |
Dimensiuni
| Diametrul locului de montare a rulmentului | Diametrul locului de montare a rulmentului | 120 mm |
| Lățimea locului de montare a rulmentului | Lățimea locului de montare a rulmentului | 51 mm |
| Înălțimea centrală (bloc pernă) | Înălțimea centrală (bloc pernă) | 80 mm |
| Distanța centrală între găurile pentru șuruburi | Distanța centrală între găurile pentru șuruburi | 230 mm |
| Diametrul șurubului de prindere | Diametrul șurubului de prindere | 16 mm |
Proprietăți
| Tip carcasă | Tip carcasă | Bloc plummer/pernă |
| Configurația carcasei | Configurația carcasei | În două piese |
| Aranjament de montare | Aranjament de montare | Prin ax/Capăt de ax |
| Numărul de găuri pentru șuruburi de prindere | Numărul de găuri pentru șuruburi de prindere | 2 |
| Material, carcasă | Material, carcasă | Fontă |
| Tip etanșare carcasă rulment | Tip etanșare carcasă rulment | Fără |
| Funcție/posibilitate de lubrifiere a carcasei | Funcție/posibilitate de lubrifiere a carcasei | Grăsime |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 6.84 kg |
| Cod eClass | Cod eClass | 23-05-17-01 |
| Cod UNSPSC | Cod UNSPSC | 31171519 |
Dimensiuni
| Da | Diametrul locului de montare a rulmentului | 120 mm |
| clasă de toleranță a diametrului locului de montare a rulmentului | clasă de toleranță a diametrului locului de montare a rulmentului | G7 |
| Ca | Lățimea locului de montare a rulmentului | 51 mm |
| H1 | Înălțimea centrală a locului de montare a rulmentului | 80 mm |
| Db | Diametrul orificiului | 77 mm |
| A | Lățimea totală | 110 mm |
| A1 | Lățimea piciorului | 80 mm |
| G1 | Filetul găurilor de relubrifiere | 1/8-27 NPSF |
| H | Înălțimea totală | 149 mm |
| H2 | Înălțimea piciorului | 30 mm |
| L | lungimea totală | 275 mm |
| J | Distanța între șuruburile de prindere | 230 mm |
| N | Lungimea găurii pentru șurubul de prindere | 24 mm |
| N1 | Lățimea găurii pentru șurubul de prindere | 18 mm |
| A3 | Lățimea interioară între canelurile de etanșare | 83 mm |
| A4 | Lățimea canelurii de etanșare | 5 mm |
| A5 | Distanța până la fața din spate a canelurii de etanșare | 9 mm |
| A6 | Lățimea la diametrul orificiului | 13 mm |
| Dc | Diametrul canelurii de etanșare | 85.5 mm |
| J6 | Distanța între pini de ghidare | 252 mm |
| J7 | Offset axial al pinilor de ghidare | 29 mm |
| N4 | Diametrul pinilor de ghidare | max. 8 mm |
Date de calcul
| P0° | Încărcătura de rupere la un unghi de încărcare de 0° (dacă carcasă nu este susținută pe întreaga sa bază) | 270 kN |
| P55° | Încărcătura de rupere la un unghi de încărcare de 55° | 340 kN |
| P90° | Încărcătura de rupere la un unghi de încărcare de 90° | 205 kN |
| P120° | Încărcătura de rupere la un unghi de încărcare de 120° | 150 kN |
| P150° | Încărcătura de rupere la un unghi de încărcare de 150° | 130 kN |
| P180° | Încărcătura de rupere la un unghi de încărcare de 180° | 170 kN |
| Pa | Încărcătura de rupere, axială | 110 kN |
| Q120° | Încărcătura pentru a atinge punctul de curgere la un unghi de încărcare de 120° | 220 kN |
| Q150° | Încărcătura pentru a atinge punctul de curgere la un unghi de încărcare de 150° | 125 kN |
| Q180° | Încărcătura pentru a atinge punctul de curgere la un unghi de încărcare de 180° | 110 kN |
Materiale
| Material carcasă | Material carcasă | Fontă |
| Protecție împotriva coroziunii | Protecție împotriva coroziunii | Vopsea - conform ISO 12944-2, categoria de corrosivitate C2 |
Informații de montare
| G | Diametrul recomandat al șuruburilor de prindere | 16 mm |
| Cuplul de strângere recomandat pentru șuruburile de prindere | Cuplul de strângere recomandat pentru șuruburile de prindere | 200 N·m N·m |
| Dimensiunea șuruburilor de cap | Dimensiunea șuruburilor de cap | M12x65 |
| Cuplul de strângere pentru șuruburile de cap | Cuplul de strângere pentru șuruburile de cap | 80 N·m N·m |
| Umplere inițială cu grăsime, 20% | Umplere inițială cu grăsime, 20% | 100 g g |
| Umplere inițială cu grăsime, 40% | Umplere inițială cu grăsime, 40% | 160 g g |
Produse incluse
| Fiting de grăsime | Fiting de grăsime | AH 1/8-27 PTF |
