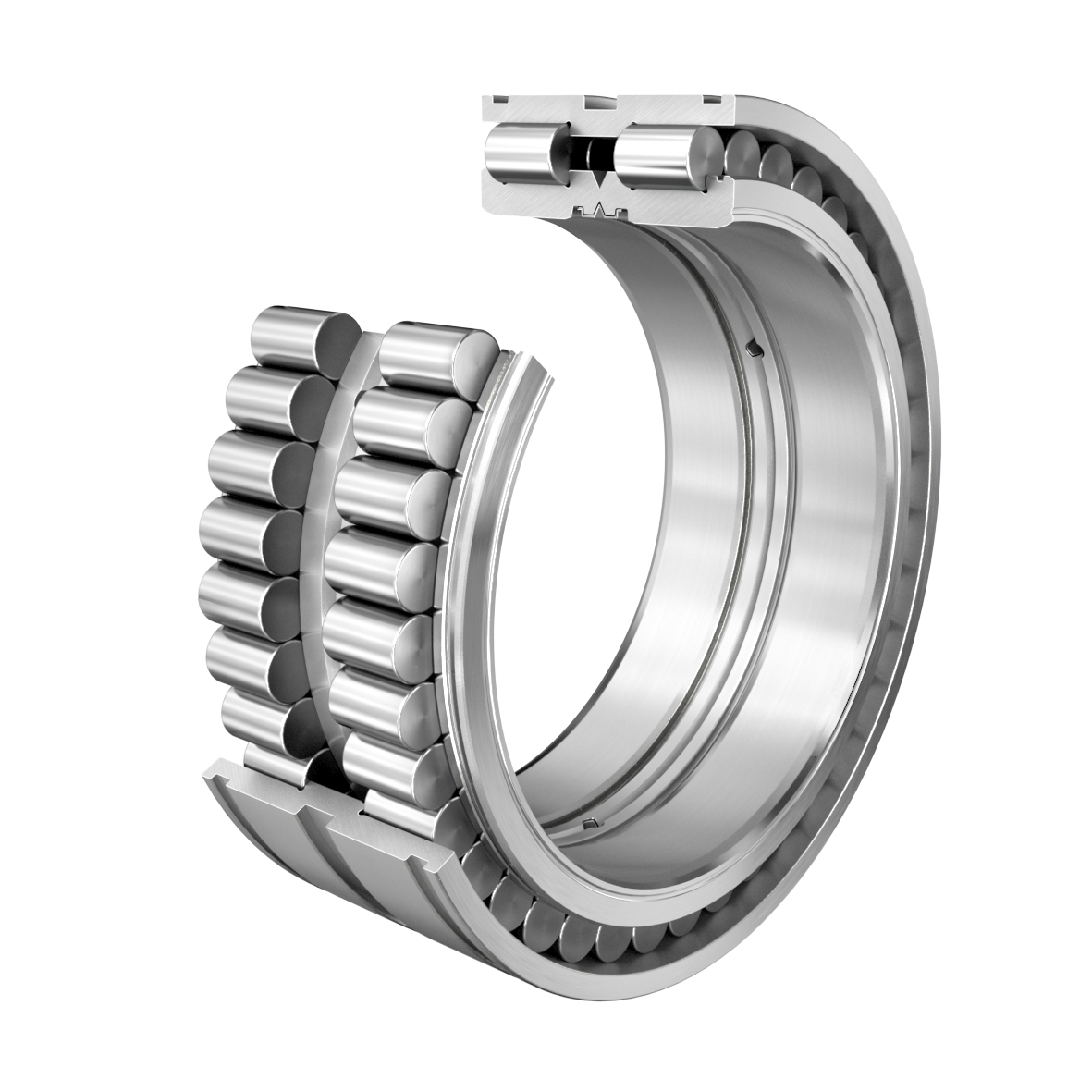

Fotografia produsului are caracter informativ

SL045007+INA

Date tehnice INA/Schaeffler

SL045007 - Rulment cu role cilindrice

Rulment cu role cilindrice SL04, set complet de role, pe două rânduri, rulment fix, bordură centrală pe inelul exterior, 3 borduri pe inelul interior, tip SL04

d35 mmDiametru interior

D62 mmDiametru exterior

B36 mmLățime

C r63.000 NSarcină dinamică de bază, radială

C 0r88.000 NSarcină statică de bază, radială

Prezentare produs

Cod produs	SL045007
Tip produs	Rulment cu role cilindrice
Marca	INA
Număr material Schaeffler	0017223790000
Tip de bază	SL045007
Cod BearingX	SL045007
Masa	460 g
CAD disponibil	Nu
Date de calcul disponibile	Da

Variantă tehnică și sufixe

Joc radial intern	CN (Grupa N)	Joc intern normal
Clasă de toleranță	PN	Normală (PN)
Număr de rânduri	2	Execuție pe două rânduri

Dimensiuni principale și date de performanță

d	Diametru interior	35 mm
D	Diametru exterior	62 mm
B	Lățime	36 mm
C r	Sarcină dinamică de bază, radială	63.000 N
C 0r	Sarcină statică de bază, radială	88.000 N
C ur	Limită de sarcină la oboseală, radială	12.600 N
n G unsoare	Turație limită pentru lubrifiere cu unsoare	3.550 1/min
≈m	Masă	460 g

Dimensiuni de montaj

C a1	Dimensiune de montaj pentru inel elastic WRE (neinclus în livrare) Toleranță: 0/-0,2	27 mm
C a2	Dimensiune de montaj pentru inel de reținere conform DIN 471 (neinclus în livrare) Tol.: 0/-0,2	26 mm
d 1	Diametru bordură inel interior	46,5 mm
d 2	Diametru de etanșare (bordură)	50 mm
d 3	Diametru exterior inel elastic WRE	67 mm
d 1 min	Diametru minim al umărului arborelui	46,5 mm
	Unghi teșitură	30 °
	Toleranță inferioară distanță inel elastic	-0,2 mm
	Toleranță inferioară distanță inel de reținere	-0,2 mm
	Toleranță superioară distanță inel elastic	0 mm
	Toleranță superioară distanță inel de reținere	0 mm
	Toleranță inferioară distanță canal inel	0 mm
	Toleranță superioară distanță canal inel	0,2 mm

Dimensiuni detaliate

C	Lățime inel exterior	35 mm
C 1	Distanță între canalele inelului	30,2 mm
D 1	Diametru canal	59,8 mm
m	Lățime canal	2,1 mm
r min	Dimensiune minimă a cantonului	0,3 mm
t	Lățime teșitură	0,5 mm
X	Distanță între corpurile de rostogolire	27,5 mm

Domeniu de temperatură

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	120 °C
