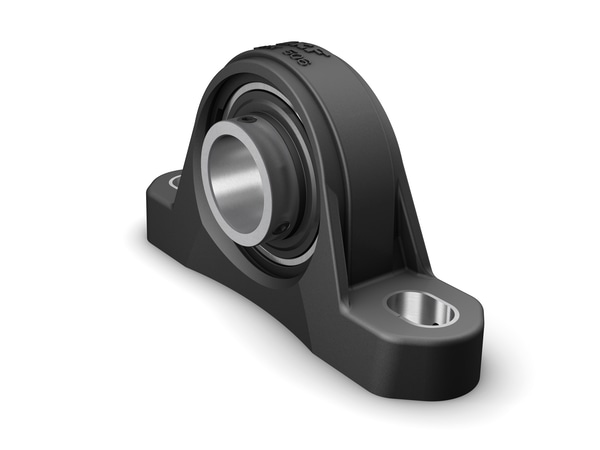

Fotografia produsului are caracter informativ
SYK25-TF+SKF
Date tehnice produs
SYK 25 TF - Unitate de rulment cu bile în bloc de suport cu inel interior extins și blocare cu șurub de fixare, compozit, standarde ISO
Unitatea de rulment cu bile în bloc de suport cu inel interior extins și blocare cu șurub de fixare, compozit, standarde ISO. Unitățile de rulment cu bile în bloc de suport (plummer) constau dintr-un rulment inserat montat într-o carcasă compozită, care este ușoară, dar robustă și are o excelentă rezistență la coroziune. Această variantă este potrivită pentru aplicații cu direcții de rotație constante și alternative. Are un inel interior extins pe ambele părți și este blocat pe ax prin strângerea unui șurub de fixare pe inelul interior, facilitând astfel montajul.
Diametru șurub de fixare10 mmDiametru șurub de fixare
Diametru ax25 mmDiametru ax
Înălțime centru (bloc de suport)36.5 mmÎnălțime centru (bloc de suport)
Lățime totală carcasă32 mmLățime totală carcasă
Distanța între găurile pentru șuruburi105.5 mmDistanța între găurile pentru șuruburi
Lățime rulment, total34.1 mmLățime rulment, total
Prezentare produs
| Cod produs | SYK 25 TF |
|---|---|
| Tip produs | Unitate de rulment cu bile în bloc de suport cu inel interior extins și blocare cu șurub de fixare, compozit, standarde ISO |
| Marcă | SKF |
Dimensiuni
| Diametru șurub de fixare | Diametru șurub de fixare | 10 mm |
| Diametru ax | Diametru ax | 25 mm |
| Înălțime centru (bloc de suport) | Înălțime centru (bloc de suport) | 36.5 mm |
| Lățime totală carcasă | Lățime totală carcasă | 32 mm |
| Distanța între găurile pentru șuruburi | Distanța între găurile pentru șuruburi | 105.5 mm |
| Lățime rulment, total | Lățime rulment, total | 34.1 mm |
Performanță
| Capacitate de încărcare dinamică de bază | Capacitate de încărcare dinamică de bază | 14 kN |
| Capacitate de încărcare statică de bază | Capacitate de încărcare statică de bază | 7.8 kN |
| Viteză limită | Viteză limită | 7000 r/min |
| Nută | Nută | Viteză limită cu toleranța axului h6 |
Proprietăți
| Tip carcasă | Tip carcasă | Bloc de suport, bază normală |
| Număr de găuri pentru șuruburi de fixare | Număr de găuri pentru șuruburi de fixare | 2 |
| Tip gaură pentru șuruburi de fixare | Tip gaură pentru șuruburi de fixare | Simplă |
| Caracteristică de reținere, inel interior | Caracteristică de reținere, inel interior | Șuruburi de fixare |
| Tip gaură | Tip gaură | Cilindrică |
| Inel de etanșare din cauciuc | Inel de etanșare din cauciuc | Fără |
| Material, carcasă | Material, carcasă | Compozit |
| Material, rulment | Material, rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Etanșare, rulment | Etanșare, rulment | Etanșare și flinger pe ambele părți |
| Tip etanșare | Tip etanșare | Contact, standard |
| Etanșare, unitate | Etanșare, unitate | Capac opțional |
| Lubrifiant | Lubrifiant | Grăsime |
| Gaură de relubrifiere | Gaură de relubrifiere | Fără |
| Fiting de grăsime | Fiting de grăsime | Fără |
Logistică
| Greutate netă produs | Greutate netă produs | 0.307 kg |
| Cod eClass | Cod eClass | 23-05-08-02 |
| Cod UNSPSC | Cod UNSPSC | 31171536 |
Dimensiuni
| d | Diametru gaură | 25 mm |
| d1 | Diametru umăr inel interior | ≈ 33.74 mm |
| A | Lățime bază | 32 mm |
| A1 | Lățime superioară | 22 mm |
| A5 | Lățime inclusiv capacul de capăt | 20 mm |
| B | Lățime inel interior | 34.1 mm |
| B1 | Lățime totală rulment | 34.1 mm |
| B4 | Distanța de la fața dispozitivului de blocare la centrul filetei | 5 mm |
| H | Înălțimea centrului locului sferic | 36.5 mm |
| H1 | Înălțimea piciorului | 16 mm |
| H2 | Înălțimea totală | 71 mm |
| J | Distanța între șuruburile de fixare | 105.5 mm |
| J | Distanța maximă între șuruburile de fixare | max. 111 mm |
| J | Distanța minimă între șuruburile de fixare | min. 100 mm |
| L | Lungimea totală | 134 mm |
| N | Diametru gaură șurub de fixare | 12 mm |
| N1 | Lungimea găurii pentru șurub de fixare | 17.5 mm |
| s1 | Distanța de la fața dispozitivului de blocare la centrul căii de rulare | 19.8 mm |
Date de calcul
| C | Capacitate de încărcare dinamică de bază | 14 kN |
| C0 | Capacitate de încărcare statică de bază | 7.8 kN |
| Pu | limită de încărcare din oboseală | 0.335 kN |
| Viteză limită | Viteză limită | 7000 r/min |
Informații de montaj
| G2 | Șurub de fixare | M6x0.75 |
| Dimensiunea cheii hexagonale pentru șurub de fixare | Dimensiunea cheii hexagonale pentru șurub de fixare | 3 mm |
| Cuplul de strângere recomandat pentru șurub de fixare | Cuplul de strângere recomandat pentru șurub de fixare | 4 N·m N·m |
| G | Diametrul recomandat pentru șuruburile de fixare, mm | 10 mm |
| G | Diametrul recomandat pentru șuruburile de fixare, inch | 0.375 in in |
