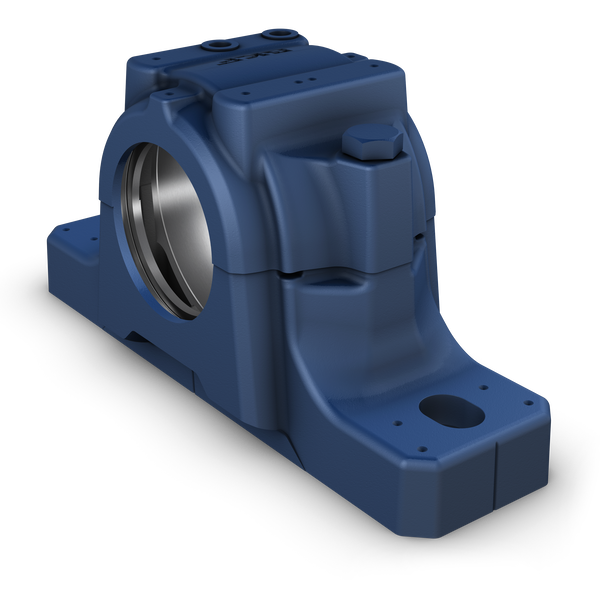

Fotografia produsului are caracter informativ
SNL522-619+SKF
Date tehnice produs
SNL 522-619 - Carcasă bloc de plummer (pernă) divizată, serii SNL 2, 3, 5 și 6
Carcasă bloc de plummer (pernă) divizată, serii SNL 2, 3, 5 și 6 Carcasele de plummer (pernă) SNL sunt cele mai populare carcase de rulmenți SKF de pe piață, dezvoltate pentru a fi prima alegere în ceea ce privește designul, calitatea și economia. Acestea permit rulmenților incorporați să atingă o durată maximă de viață cu mai puțin necesar de întreținere. Sunt disponibile diferite variante de carcasă și tipuri de etanșare, ceea ce face ca utilizarea carcaselor personalizate să fie practic inutilă și permite realizarea unor aranjamente de rulmenți rentabile.
Diametrul locului de montare a rulmentului200 mmDiametrul locului de montare a rulmentului
Lățimea locului de montare a rulmentului80 mmLățimea locului de montare a rulmentului
Înălțimea centrală (bloc de pernă)125 mmÎnălțimea centrală (bloc de pernă)
Distanța centrală între găurile pentru șuruburi350 mmDistanța centrală între găurile pentru șuruburi
Diametrul șurubului de prindere24 mmDiametrul șurubului de prindere
Tipul carcaseiBloc de plummer/pernăTipul carcasei
Prezentare produs
| Cod produs | SNL 522-619 |
|---|---|
| Tip produs | Carcasă bloc de plummer (pernă) divizată, serii SNL 2, 3, 5 și 6 |
| Marcă | SKF |
Dimensiuni
| Diametrul locului de montare a rulmentului | Diametrul locului de montare a rulmentului | 200 mm |
| Lățimea locului de montare a rulmentului | Lățimea locului de montare a rulmentului | 80 mm |
| Înălțimea centrală (bloc de pernă) | Înălțimea centrală (bloc de pernă) | 125 mm |
| Distanța centrală între găurile pentru șuruburi | Distanța centrală între găurile pentru șuruburi | 350 mm |
| Diametrul șurubului de prindere | Diametrul șurubului de prindere | 24 mm |
Proprietăți
| Tipul carcasei | Tipul carcasei | Bloc de plummer/pernă |
| Configurația carcasei | Configurația carcasei | În două piese |
| Aranjament de montare | Aranjament de montare | Prin axă/Capăt de axă |
| Numărul de găuri pentru șuruburi pentru prinderi | Numărul de găuri pentru șuruburi pentru prinderi | 2 |
| Material, carcasă | Material, carcasă | Fontă |
| Tipul etanșării carcasei | Tipul etanșării carcasei | Fără |
| Funcția/posibilitatea de lubrifiere a carcasei | Funcția/posibilitatea de lubrifiere a carcasei | Grăsime |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 22.5 kg |
| Cod eClass | Cod eClass | 23-05-17-01 |
| Cod UNSPSC | Cod UNSPSC | 31171519 |
Dimensiuni
| Da | Diametrul locului de montare a rulmentului | 200 mm |
| clasă de toleranță a diametrului locului de montare a rulmentului | clasă de toleranță a diametrului locului de montare a rulmentului | G7 |
| Ca | Lățimea locului de montare a rulmentului | 80 mm |
| H1 | Înălțimea centrală a locului de montare a rulmentului | 125 mm |
| Db | Diametrul găurii | 147.5 mm |
| A | Lățimea totală | 175 mm |
| A1 | Lățimea piciorului | 120 mm |
| G1 | Filetul găurilor de relubrifiere | 1/8-27 NPSF |
| H | Înălțimea totală | 240 mm |
| H2 | Înălțimea piciorului | 45 mm |
| L | lungimea totală | 410 mm |
| J | Distanța între șuruburile de prindere | 350 mm |
| N | Lungimea găurii pentru șurubul de prindere | 32 mm |
| N1 | Lățimea găurii pentru șurubul de prindere | 26 mm |
| A3 | Lățimea interioară între canelurile de etanșare | 143 mm |
| A4 | Lățimea canelurii de etanșare | 6 mm |
| A5 | Distanța până la fața din spate a canelurii de etanșare | 10 mm |
| A6 | Lățimea la diametrul găurii | 14 mm |
| Dc | Diametrul canelurii de etanșare | 157.5 mm |
| J6 | Distanța între pini de ghidare | 378 mm |
| J7 | Offset axial al pinilor de ghidare | 44 mm |
| N4 | Diametrul pinilor de ghidare | max. 8 mm |
Date de calcul
| P0° | Încărcătura de rupere la un unghi de încărcare de 0° (dacă carcasă nu este susținută pe întreaga sa bază) | 600 kN |
| P55° | Încărcătura de rupere la un unghi de încărcare de 55° | 680 kN |
| P90° | Încărcătura de rupere la un unghi de încărcare de 90° | 410 kN |
| P120° | Încărcătura de rupere la un unghi de încărcare de 120° | 310 kN |
| P150° | Încărcătura de rupere la un unghi de încărcare de 150° | 275 kN |
| P180° | Încărcătura de rupere la un unghi de încărcare de 180° | 340 kN |
| Pa | Încărcătura de rupere, axială | 220 kN |
| Q120° | Încărcătura pentru a atinge punctul de curgere la un unghi de încărcare de 120° | 620 kN |
| Q150° | Încărcătura pentru a atinge punctul de curgere la un unghi de încărcare de 150° | 360 kN |
| Q180° | Încărcătura pentru a atinge punctul de curgere la un unghi de încărcare de 180° | 310 kN |
Materiale
| Materialul carcasei | Materialul carcasei | Fontă |
| Protecția împotriva coroziunii | Protecția împotriva coroziunii | Vopsea - conform ISO 12944-2, categoria de corrosivitate C2 |
Informații de montare
| G | Diametrul recomandat al șuruburilor de prindere | 24 mm |
| Momentul de strângere recomandat pentru șuruburile de prindere | Momentul de strângere recomandat pentru șuruburile de prindere | 665 N·m N·m |
| Dimensiunea șuruburilor de cap | Dimensiunea șuruburilor de cap | M20x110 |
| Momentul de strângere pentru șuruburile de cap | Momentul de strângere pentru șuruburile de cap | 200 N·m N·m |
| Umplutura inițială de grăsime, 20% | Umplutura inițială de grăsime, 20% | 530 g g |
| Umplutura inițială de grăsime, 40% | Umplutura inițială de grăsime, 40% | 850 g g |
Produse incluse
| Fiting de grăsime | Fiting de grăsime | AH 1/8-27 PTF |
