Fotografia produsului are caracter informativ

SL185010-A+INA

Date tehnice INA/Schaeffler

SL185010-A - Rulment cu role cilindrice

Rulment cu role cilindrice SL1850..-A, set complet de role, pe două rânduri, rulment semi-fix, 1 bordură pe inelul exterior, 3 borduri pe inelul interior, tip SL18

d50 mmDiametru interior

D80 mmDiametru exterior

B40 mmLățime

C r134.000 NSarcină dinamică de bază, radială

C 0r188.000 NSarcină statică de bază, radială

n G5.300 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Lubrifiere cu unsoare

Lubrifiere cu ulei

Neetanșat

Prezentare produs

Cod produs	SL185010-A
Tip produs	Rulment cu role cilindrice
Marcă	INA
Număr material Schaeffler	0002675200000
Tip de bază	SL185010
Masa	732.5 g
CAD disponibil	Nu
Date de calcul disponibile	Nu

Variantă tehnică și sufixe

Execuție	A	Internal Variant A
Joc radial intern	CN (Grupa N)	Joc intern normal
Clasă de toleranță	PN	Normal (ISO 492:2023)
Număr de rânduri	2	Execuție pe două rânduri

Dimensiuni principale și date de performanță

d	Diametru interior	50 mm
D	Diametru exterior	80 mm
B	Lățime	40 mm
C r	Sarcină dinamică de bază, radială	134.000 N
C 0r	Sarcină statică de bază, radială	188.000 N
C ur	Limită de sarcină la oboseală, radială	24.800 N
n G	Turație limită	5.300 1/min
n ϑr	Turație de referință	3.450 1/min
≈m	Masă	732,5 g

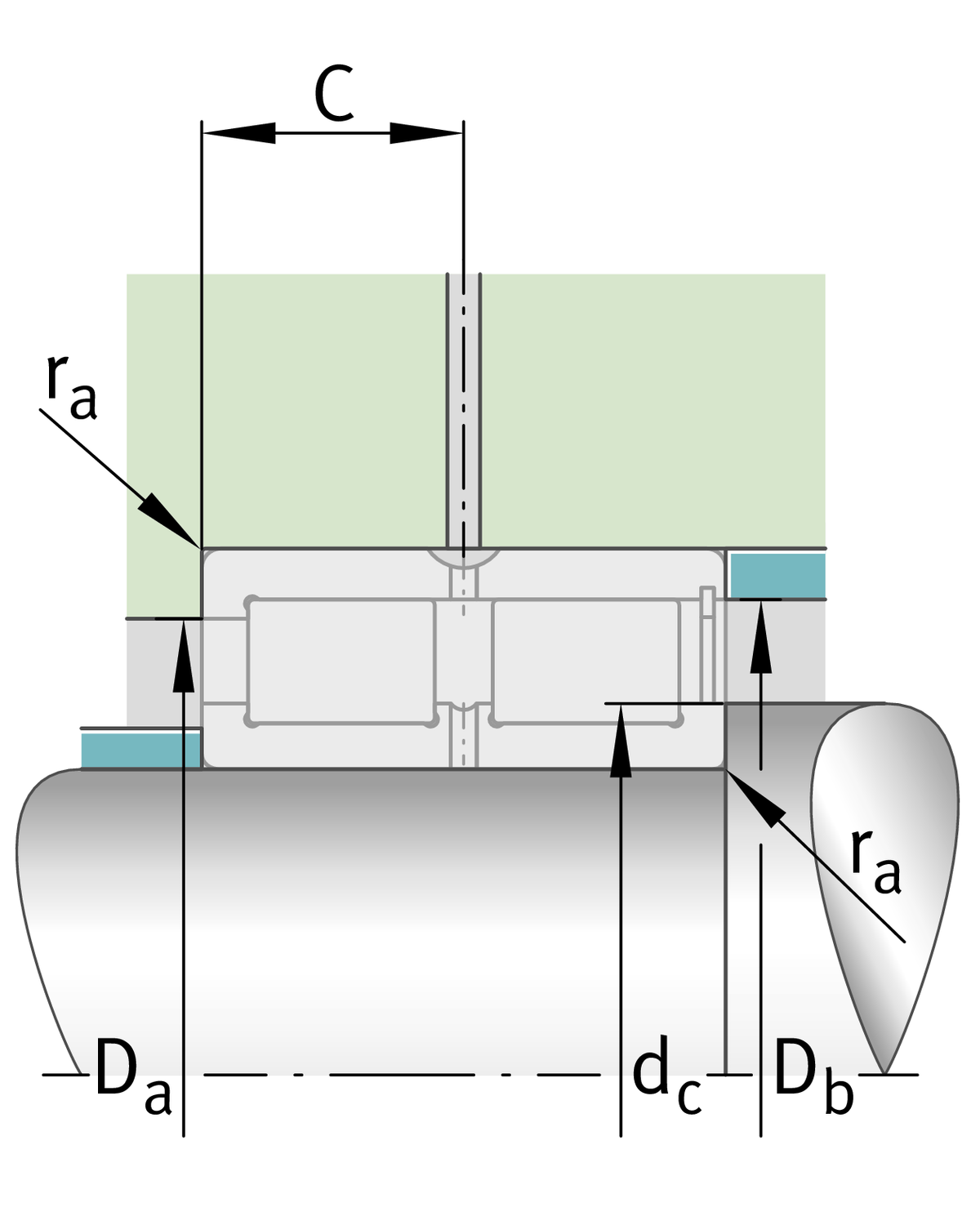

Dimensiuni de montaj

d c min	Umăr minim al arborelui	59 mm
d a min	Diametru minim al umărului arborelui	59,1 mm
D a max	Diametru maxim al umărului carcasei	67,6 mm
r a max	Rază maximă a degajării	1 mm
r a1 max	Rază maximă a degajării	2 mm
D e min	Diametru minim al umărului carcasei	67,6 mm

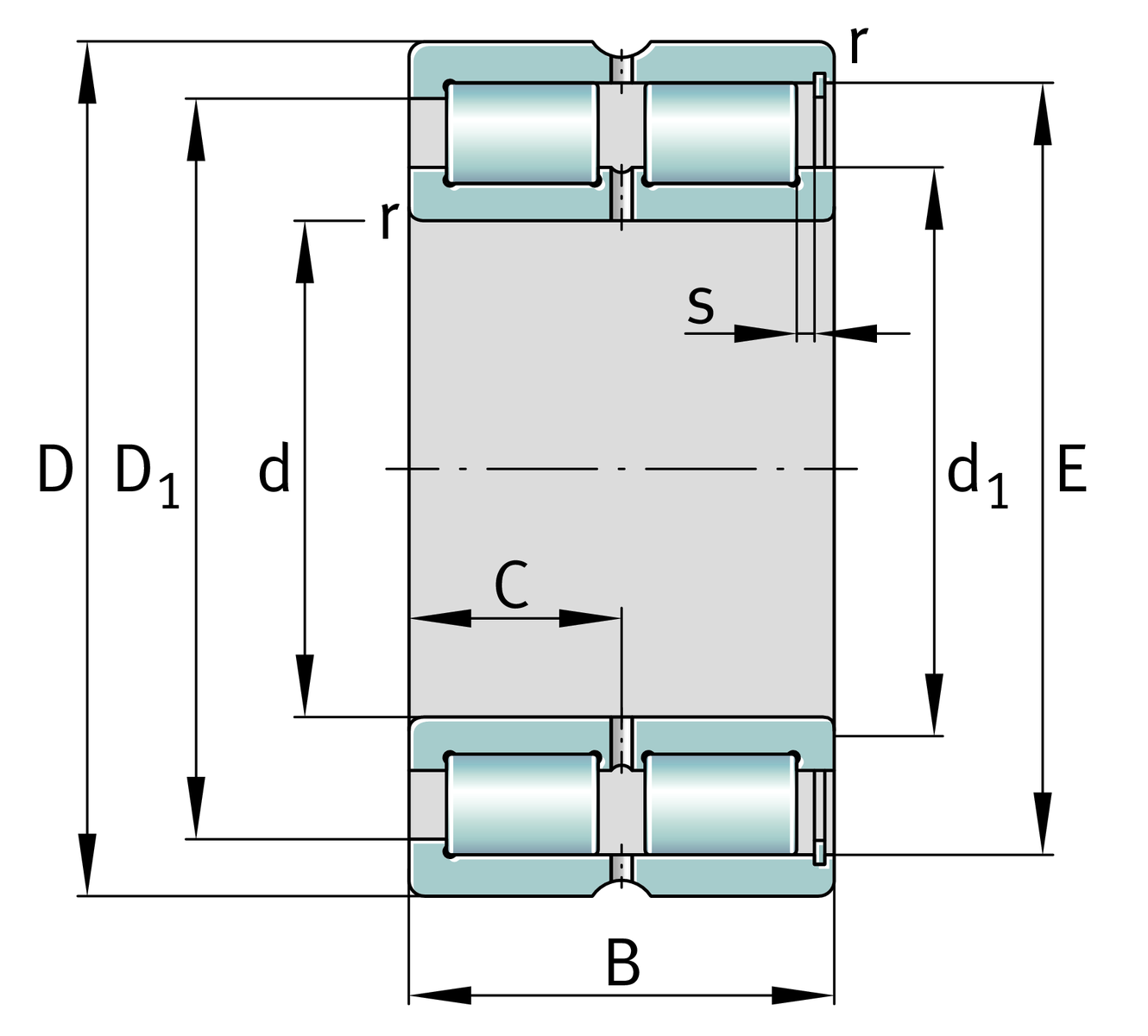

Dimensiuni detaliate

r min	Dimensiune minimă a teșiturii	1 mm
r 1 min	Dimensiune minimă a teșiturii	2 mm
s	Deplasare axială	1,5 mm
C	Distanță până la orificiul de ungere	20 mm
d 1	Diametru maxim bordură inel interior	59,1 mm
D 1 min	Diametru minim bordură inel exterior	67,6 mm
E	Diametru cale de rulare inel exterior	72,33 mm

Domeniu de temperatură

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	120 °C
