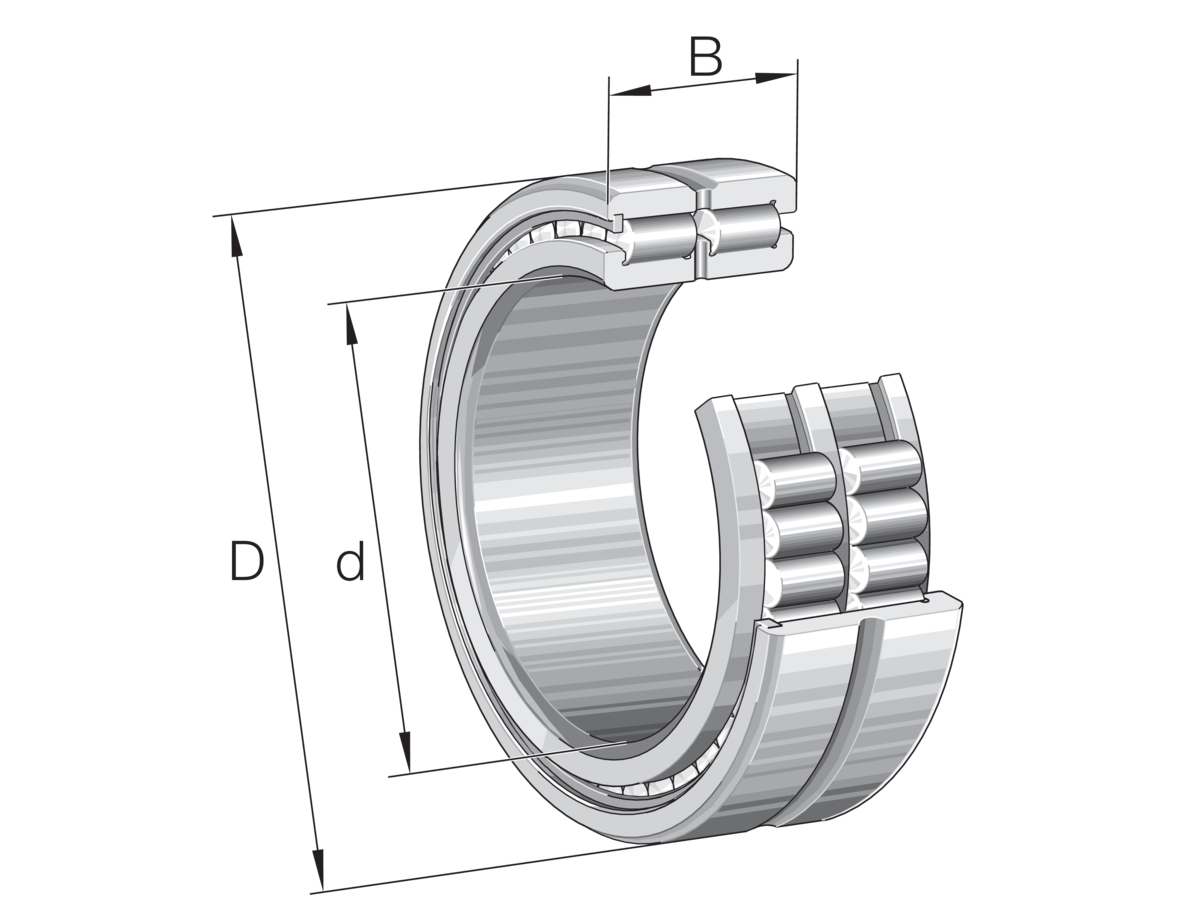

Fotografia produsului are caracter informativ

SL185004-A+INA

Date tehnice INA/Schaeffler

SL185004-A - Rulment cu role cilindrice

Rulment cu role cilindrice SL1850..-A, set complet de role, pe două rânduri, rulment semi-fix, 1 bordură pe inelul exterior, 3 borduri pe inelul interior, tip SL18

d20 mmDiametru interior

D42 mmDiametru exterior

B30 mmLățime

C r46.500 NSarcină dinamică de bază, radială

C 0r52.000 NSarcină statică de bază, radială

n G11.400 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Lubrifiere cu unsoare

Lubrifiere cu ulei

Neetanșat

Prezentare produs

Cod produs	SL185004-A
Tip produs	Rulment cu role cilindrice
Marcă	INA
Număr material Schaeffler	0002666040000
Tip de bază	SL185004
Masa	193.14 g
CAD disponibil	Nu
Date de calcul disponibile	Nu

Variantă tehnică și sufixe

Execuție	A	Internal Variant A
Joc radial intern	CN (Grupa N)	Joc intern normal
Clasă de toleranță	PN	Normal (ISO 492:2023)
Număr de rânduri	2	Execuție pe două rânduri

Dimensiuni principale și date de performanță

d	Diametru interior	20 mm
D	Diametru exterior	42 mm
B	Lățime	30 mm
C r	Sarcină dinamică de bază, radială	46.500 N
C 0r	Sarcină statică de bază, radială	52.000 N
C ur	Limită de sarcină la oboseală, radială	7.400 N
n G	Turație limită	11.400 1/min
n ϑr	Turație de referință	7.400 1/min
≈m	Masă	193,14 g

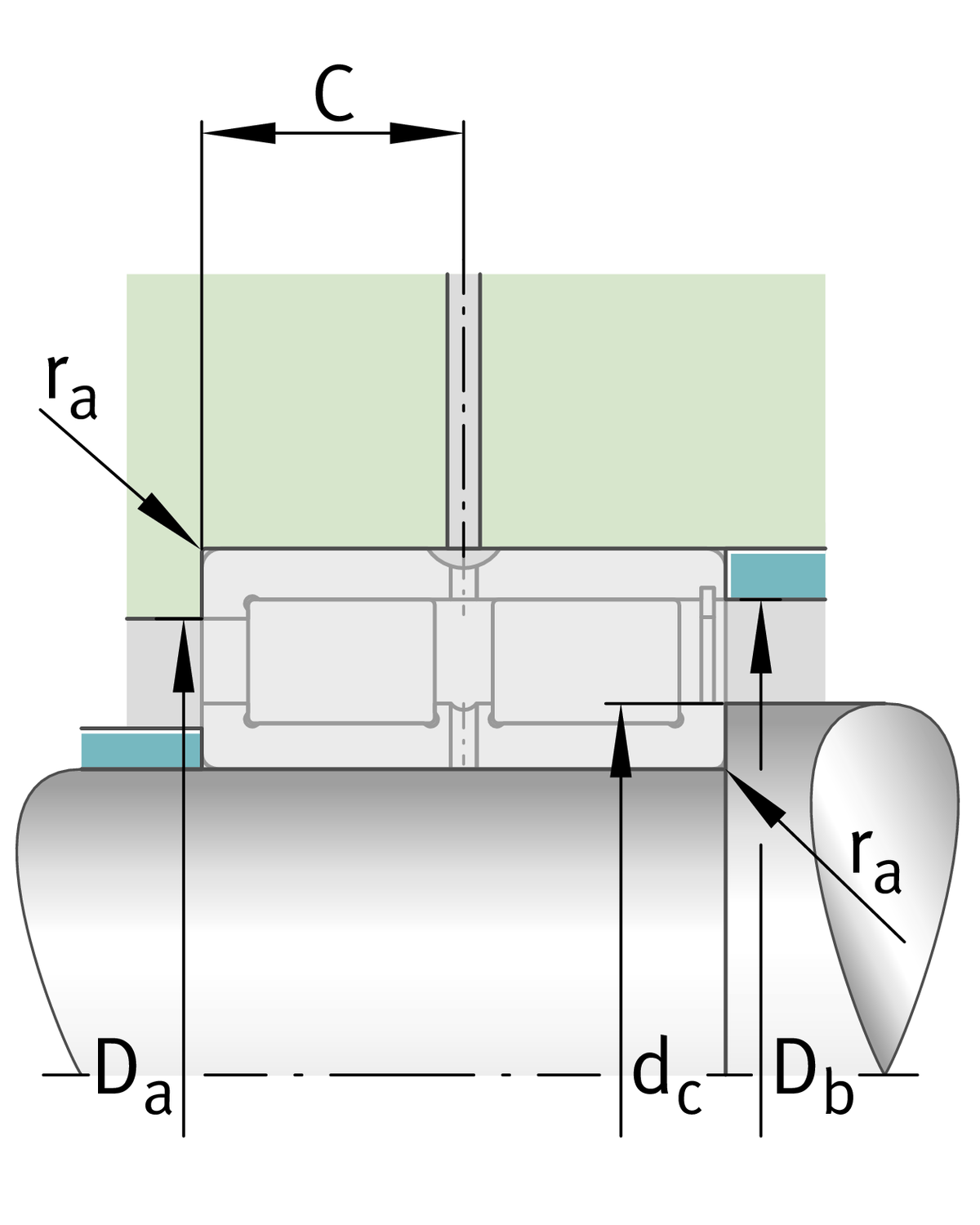

Dimensiuni de montaj

d c min	Umăr minim al arborelui	28 mm
d a min	Diametru minim al umărului arborelui	28,4 mm
D a max	Diametru maxim al umărului carcasei	33,2 mm
r a max	Rază maximă a degajării	0,6 mm
r a1 max	Rază maximă a degajării	2 mm
D e min	Diametru minim al umărului carcasei	33,2 mm

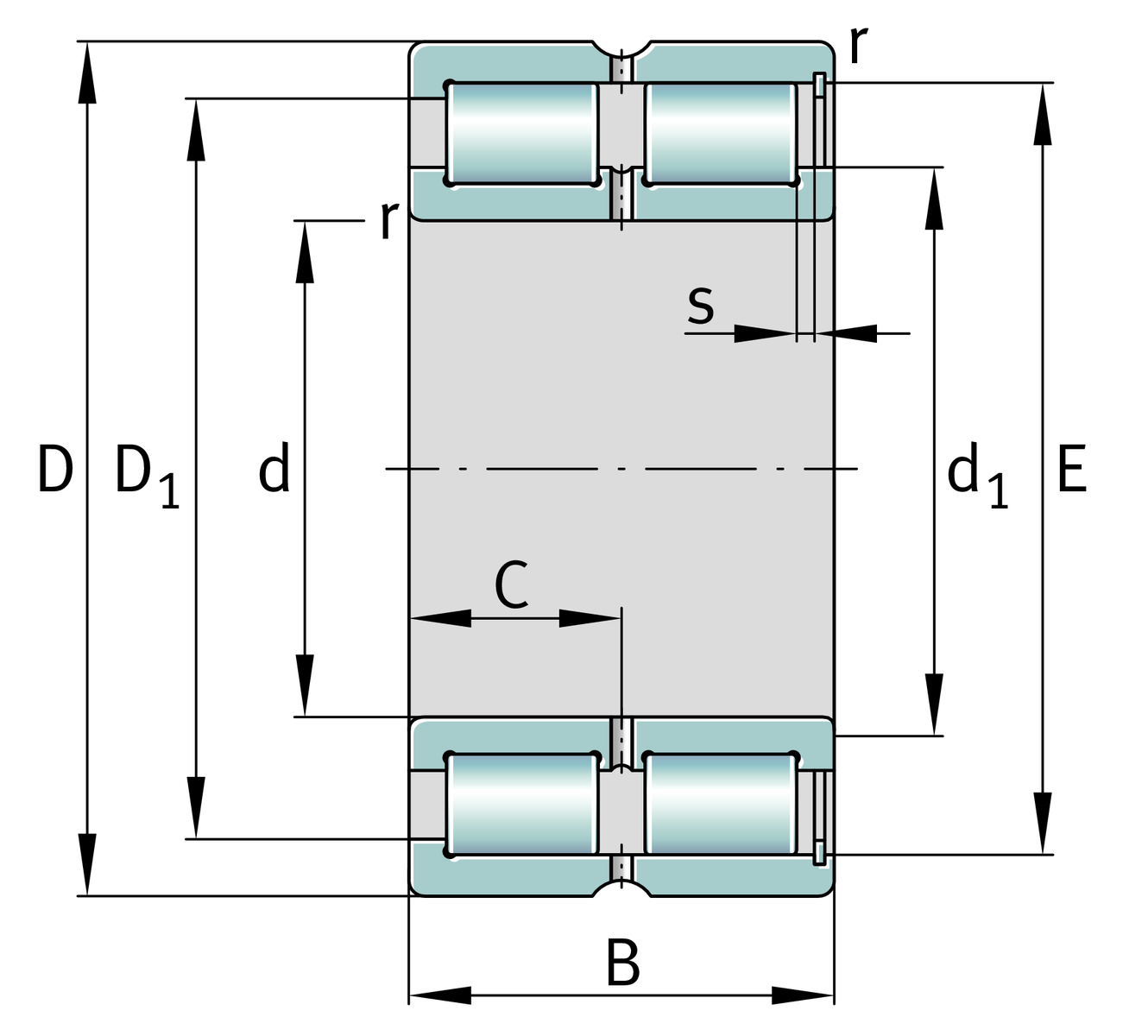

Dimensiuni detaliate

r min	Dimensiune minimă a teșiturii	0,6 mm
r 1 min	Dimensiune minimă a teșiturii	1,1 mm
s	Deplasare axială	1 mm
C	Distanță până la orificiul de ungere	15 mm
d 1	Diametru maxim bordură inel interior	28,4 mm
D 1 min	Diametru minim bordură inel exterior	33,2 mm
E	Diametru cale de rulare inel exterior	36,81 mm

Domeniu de temperatură

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	120 °C

Documente

Fișă tehnică produs SL185004-APDF produs
MH1 Demontare mecanicăBroșură tehnică
MH1 Demontare termicăBroșură tehnică
MH1 Principii tehniceBroșură tehnică
MH1 TabeleBroșură tehnică
