Fotografia produsului are caracter informativ
SL014916-A+INA
Date tehnice INA/Schaeffler
SL014916-A - Rulment cu role cilindrice
Rulmenți cu role cilindrice SL0149, rulment fix, pe două rânduri, set complet de role cilindrice, serie dimensională 49
d80 mmDiametru interior
D110 mmDiametru exterior
B30 mmLățime
C r112.000 NSarcină dinamică de bază, radială
C 0r206.000 NSarcină statică de bază, radială
n G3.550 1/minTurație limită
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială în două direcții
Lubrifiere cu unsoare
Lubrifiere cu ulei
NeetanșatPrezentare produs
| Cod produs | SL014916-A |
|---|---|
| Tip produs | Rulment cu role cilindrice |
| Marcă | INA |
| Număr material Schaeffler | 0001211850000 |
| Tip de bază | SL014916 |
| Cod BearingX | SL014916-A |
| Masa | 0.86 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Execuție | A | Internal Variant Colivie |
| Joc radial intern | CN (Grupa N) | Joc intern normal |
| Clasă de toleranță | PN | Normal (ISO 492:2023) |
| Număr de rânduri | 2 | Execuție pe două rânduri |
Dimensiuni principale și date de performanță
| d | Diametru interior | 80 mm |
| D | Diametru exterior | 110 mm |
| B | Lățime | 30 mm |
| C r | Sarcină dinamică de bază, radială | 112.000 N |
| C 0r | Sarcină statică de bază, radială | 206.000 N |
| C ur | Limită de sarcină la oboseală, radială | 30.500 N |
| n G | Turație limită | 3.550 1/min |
| n ϑr | Turație de referință | 2.090 1/min |
| ≈m | Masă | 0,86 kg |

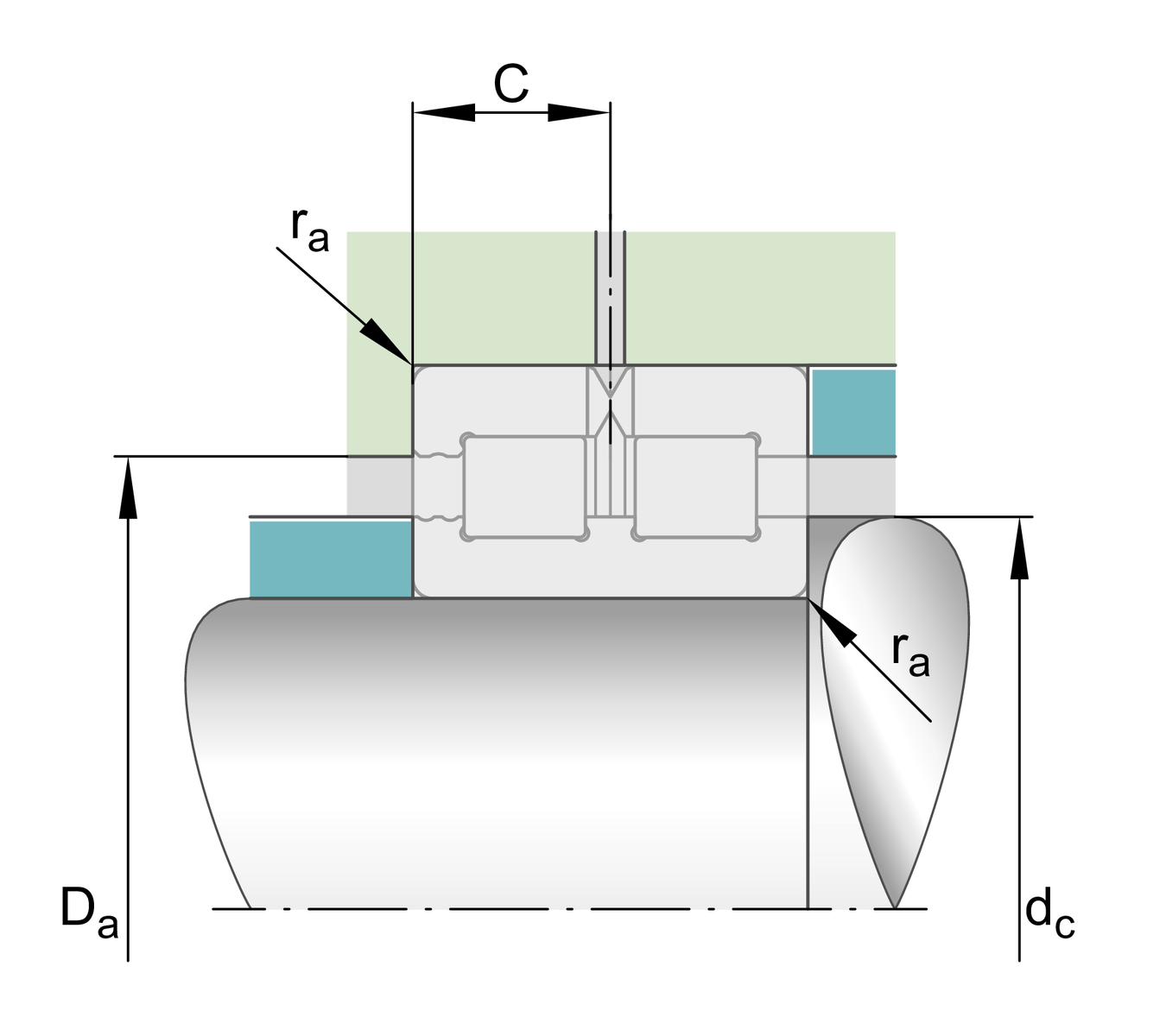

Dimensiuni de montaj
| r a max | Rază maximă a degajării | 1 mm |
| d a min | Diametru minim al umărului arborelui | 91,4 mm |
| D a max | Diametru maxim al umărului carcasei | 96,5 mm |

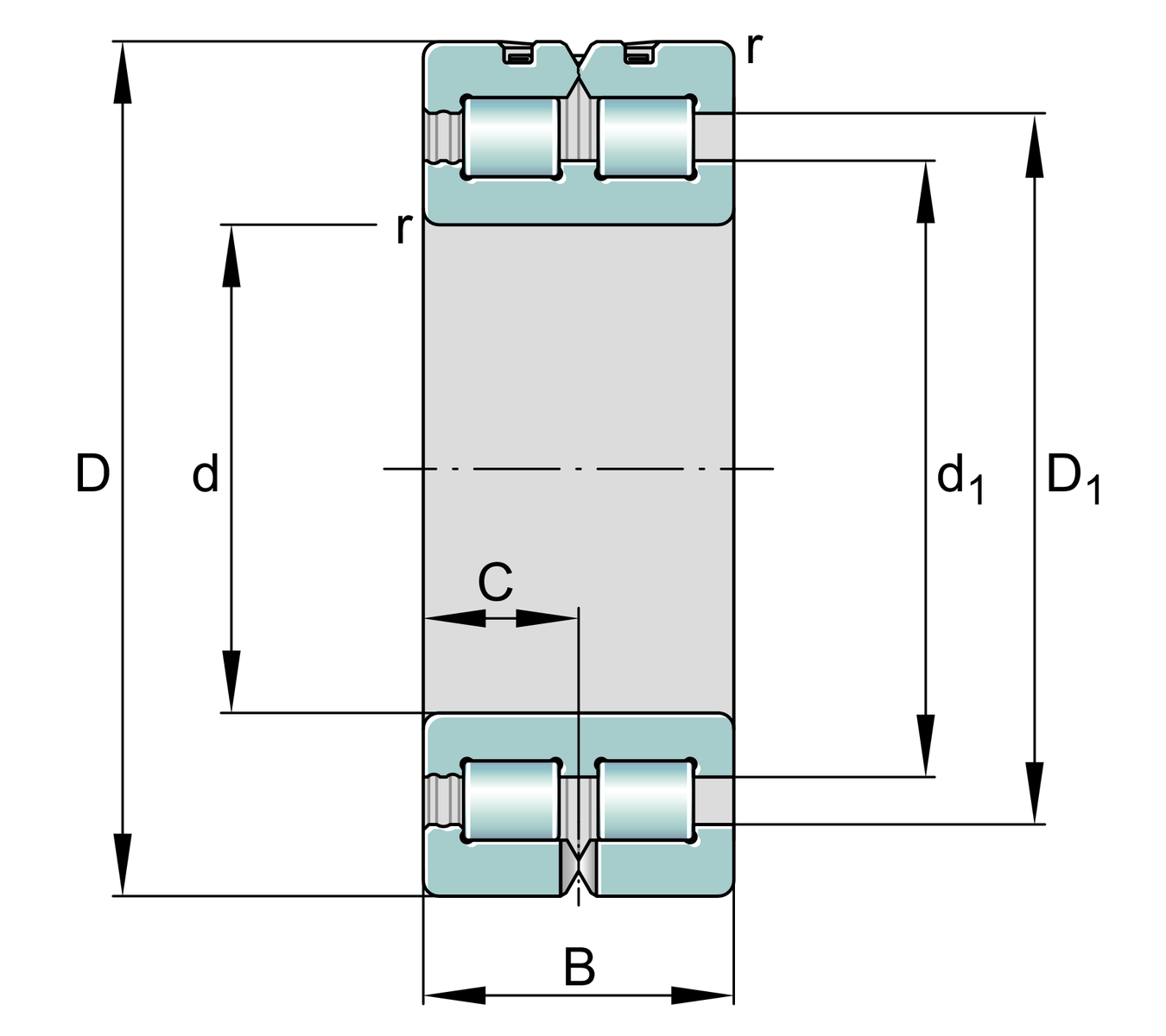

Dimensiuni detaliate
| r min | Dimensiune minimă a teșiturii | 1 mm |
| d 1 | Diametru maxim bordură inel interior | 91,4 mm |
| D 1 min | Diametru minim bordură inel exterior | 96,2 mm |
| d c min | Umăr minim al arborelui | 91 mm |
| C | Distanță până la orificiul de ungere | 15 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
Informații suplimentare
| Denumire rulment DIN5412 | NNC4916V |
