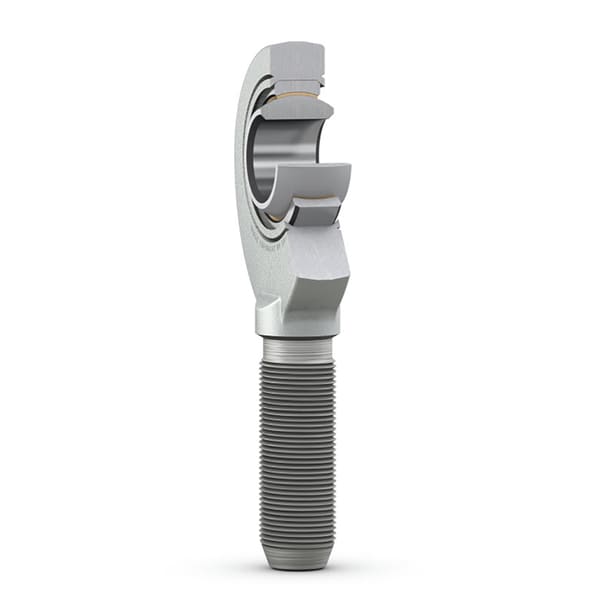

Fotografia produsului are caracter informativ
SA15-C+SKF
Date tehnice produs
SA 15 C - Capăt de tijă, fără întreținere, filet exterior
Capăt de tijă, fără întreținere, filet exterior Aceste capete de tijă SKF conțin un rulment sferic cu o combinație de suprafață de contact alunecătoare din bronz sinterizat de oțel/PTFE. Rulmentul este fără întreținere. Filetul exterior este disponibil cu un filet stâng (prefix SAL) sau drept.
Diametru interior, inel interior al rulmentului15 mmDiametru interior, inel interior al rulmentului
Diametru exterior, ochi de carcasă41 mmDiametru exterior, ochi de carcasă
Lățime, inel interior al rulmentului12 mmLățime, inel interior al rulmentului
Denominație filetM 14Denominație filet
Lățime, ochi de carcasă10.5 mmLățime, ochi de carcasă
Înălțime centrală, carcasă (de la capătul tijă)63 mmÎnălțime centrală, carcasă (de la capătul tijă)
Prezentare produs
| Cod produs | SA 15 C |
|---|---|
| Tip produs | Capăt de tijă, fără întreținere, filet exterior |
| Marca | SKF |
Dimensiuni
| Diametru interior, inel interior al rulmentului | Diametru interior, inel interior al rulmentului | 15 mm |
| Diametru exterior, ochi de carcasă | Diametru exterior, ochi de carcasă | 41 mm |
| Lățime, inel interior al rulmentului | Lățime, inel interior al rulmentului | 12 mm |
| Denominație filet | Denominație filet | M 14 |
| Lățime, ochi de carcasă | Lățime, ochi de carcasă | 10.5 mm |
| Înălțime centrală, carcasă (de la capătul tijă) | Înălțime centrală, carcasă (de la capătul tijă) | 63 mm |
| Lungime carcasă, total | Lungime carcasă, total | 85 mm |
Performanță
| Capacitate de încărcare dinamică de bază | Capacitate de încărcare dinamică de bază | 18 kN |
| Capacitate de încărcare statică de bază | Capacitate de încărcare statică de bază | 34.5 kN |
Proprietăți
| Combinație de suprafață de contact alunecătoare | Combinație de suprafață de contact alunecătoare | Oțel/PTFE bronz sinterizat |
| Material, carcasă | Material, carcasă | Oțel |
| Material, inel interior | Material, inel interior | Oțel pentru rulmenți |
| Material, inel exterior | Material, inel exterior | Oțel pentru formare la rece |
| Întreținere | Întreținere | Fără întreținere |
| Caracteristică de atașare, tijă capăt | Caracteristică de atașare, tijă capăt | Filet exterior drept |
| Etanșare | Etanșare | Fără |
Logistică
| Greutate netă produs | Greutate netă produs | 0.135 kg |
| Cod eClass | Cod eClass | 23-05-01-05 |
| Cod UNSPSC | Cod UNSPSC | 31171508 |
Dimensiuni
| d | Diametru interior | 15 mm |
| d2 | Diametru cap | max. 41 mm |
| B | Lățime inel interior | 12 mm |
| G | Filet | M 14 |
| C1 | Lățime cap | max. 10.5 mm |
| h | Înălțime fața capătului tijă - centru ochi capăt tijă | 63 mm |
| α | Unghi de înclinare | 8 ° ° |
| dk | Diametru canal inel interior | 22 mm |
| l1 | Lungime filet | min. 34 mm |
| l2 | Lungime (înălțime) carcasă | max. 85 mm |
| l7 | Distanța întrefața de șanfren - centru ochi capăt tijă | min. 19 mm |
| r1 | Dimensiune șanfren diametru | min. 0.3 mm |
Date de calcul
| C | Capacitate de încărcare dinamică de bază | 18 kN |
| C0 | Capacitate de încărcare statică de bază | 34.5 kN |
| K | Factor de încărcare dinamic specific | 100 N/mm² N/mm² |
| KM | Constanta materialului | 1400 |
