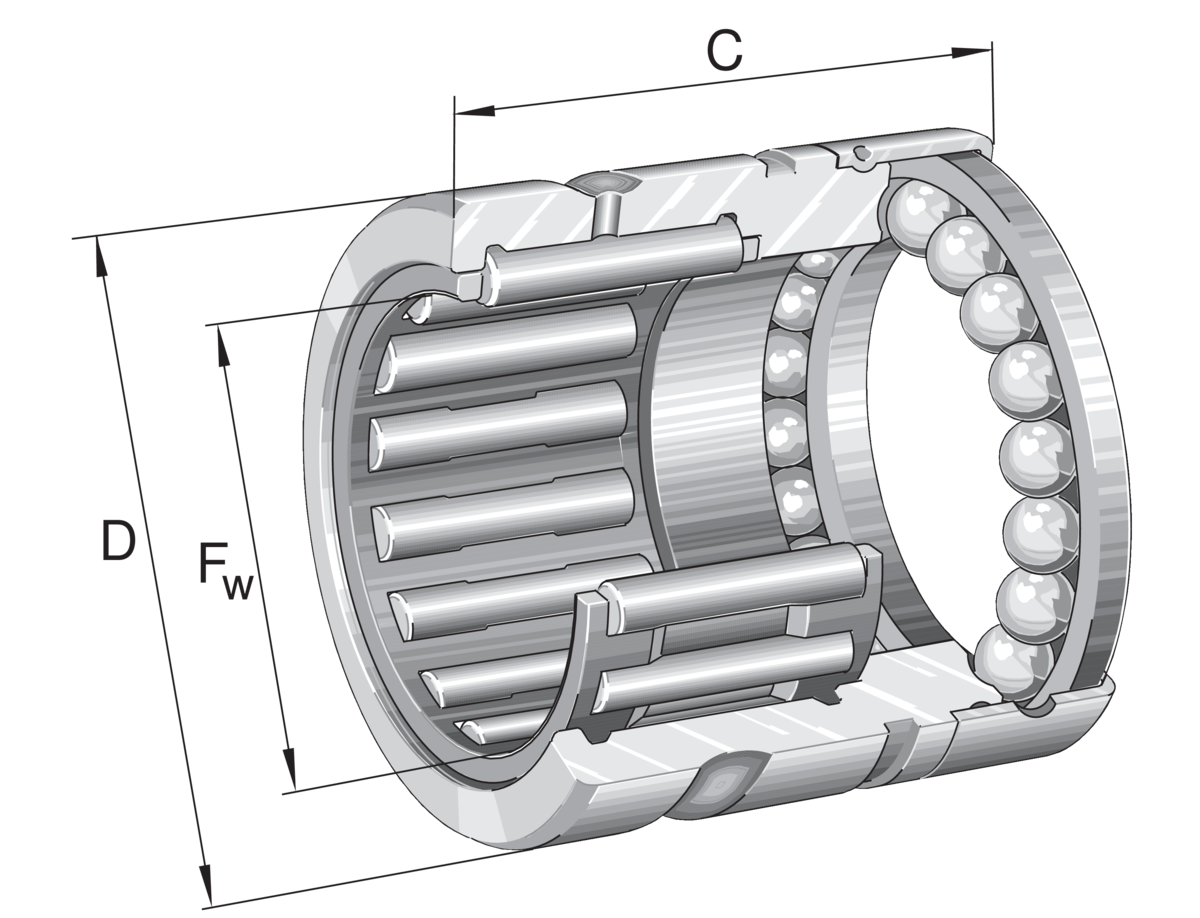

Fotografia produsului are caracter informativ

NX25-Z-XL+INA

Date tehnice INA/Schaeffler

NX25-Z-XL - Rulment combinat cu ace/axial cu bile

Rulmenți combinați cu ace/axiali cu bile NX..-Z, cu acțiune într-un singur sens componentă axială, pentru lubrifiere cu unsoare

D37 mmDiametru exterior

C r16.800 NSarcină dinamică de bază, radială

C 0r22.400 NSarcină statică de bază, radială

n G4.900 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Lubrifiere cu unsoare

Etanșat pe o parte

Cod produs	NX25-Z-XL
Tip produs	Rulment combinat cu ace/axial cu bile
Marcă	INA
Număr material Schaeffler	0507792140000
Tip de bază	NX25
Masa	110.68 g
CAD disponibil	Da
Date de calcul disponibile	Nu

Tip etanșare	Z	Rulment cu capac de capăt
Colivie	Standard

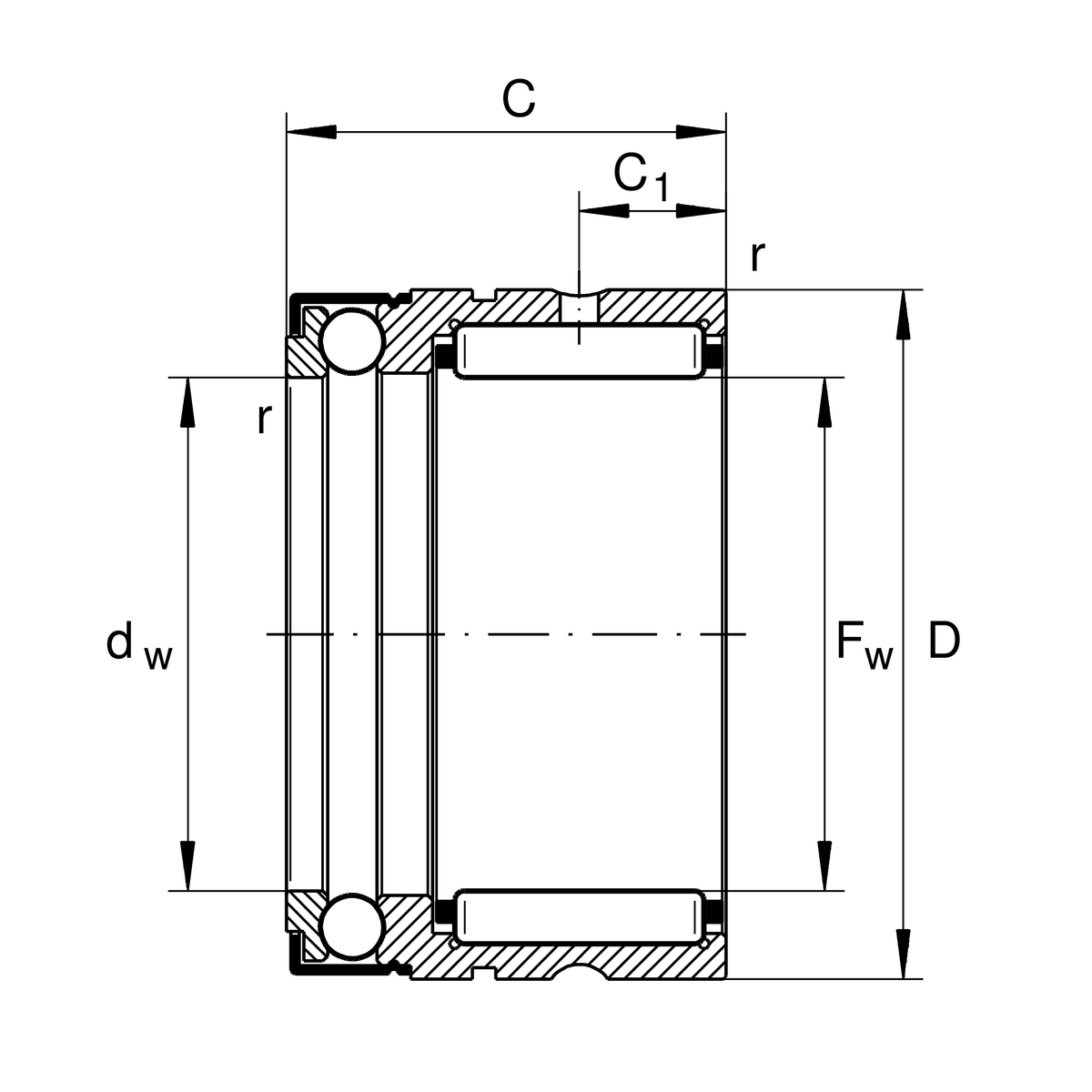

F w	Diametru interior	25 mm
D	Diametru exterior	37 mm
C	Înălțime	30 mm
C r	Sarcină dinamică de bază, radială	16.800 N
C 0r	Sarcină statică de bază, radială	22.400 N
C a	Sarcină dinamică de bază, axială	11.100 N
C 0a	Sarcină statică de bază, axială	24.300 N
C ur	Limită de sarcină la oboseală, radială	4.200 N
C ua	Limită de sarcină la oboseală, axială	1.110 N
n G	Turație limită	4.900 1/min
≈m	Masă	110,68 g

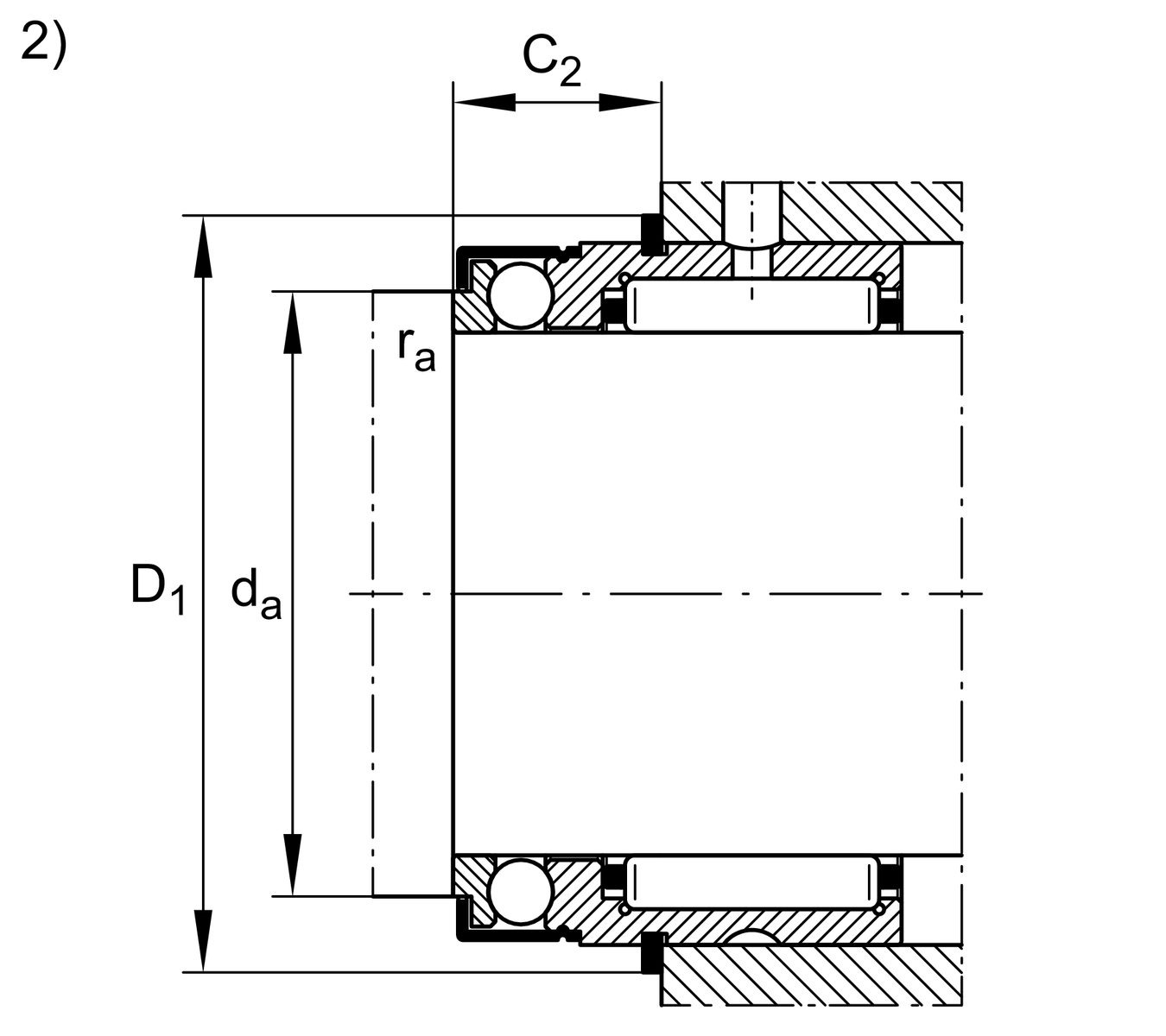

d a	Dimensiune de montaj umăr arbore	31,6 mm
r a max	Rază maximă a degajării	0,3 mm
D 1	Diametru de conectare inel elastic	40,4 mm
C 2	Lățime de conectare cu inel elastic	14,2 mm

C 1	Distanță până la orificiul de ungere	8 mm
C 2	Distanță până la orificiul de ungere	8 mm
d w	Diametru interior șaibă arbore	25 mm
r min	Dimensiune minimă a teșiturii	0,3 mm

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	120 °C

	Inele interioare IR adecvate	IR20X25X16-IS1-XL
	Inel elastic	WR37, SW37
