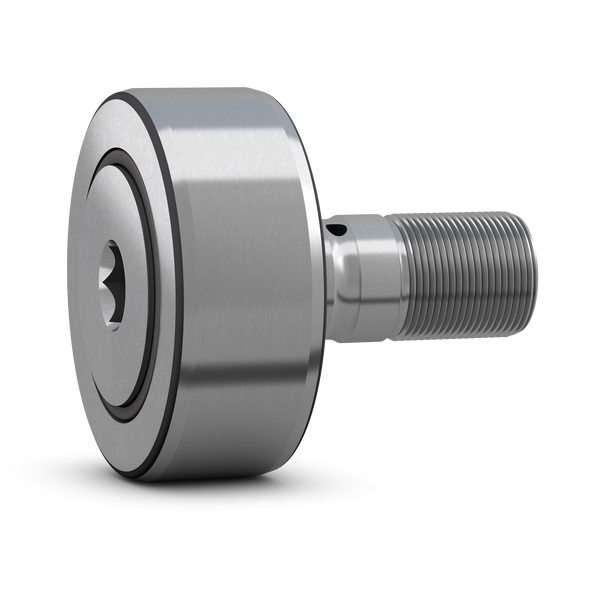

Fotografia produsului are caracter informativ
NUKR35-A+SKF
Date tehnice produs
NUKR 35 A - Rola cu cam (rolă de tip stud) cu etanșare integrată și caracteristică de re-lubrifiere
Rola cu cam (rolă de tip stud) cu etanșare integrată și caracteristică de re-lubrifiere Rola cu cam (role de tip stud) sunt concepute pentru a funcționa pe toate tipurile de șine și pentru a fi utilizate în transmisii cu cam, sisteme de transport etc. Acestea se bazează pe un rulment cu role cilindrice cu două rânduri, complet echipat, cu un stud solid filetat în locul unui inel interior. Au un inel exterior cu pereți groși, cu o suprafață de rulare bombată și sunt livrate etanșate și gata de montare. Rulmenții pot fi re-lubrificați prin intermediul studului.
Diametru exterior funcțional35 mmDiametru exterior funcțional
Diametru stud16 mmDiametru stud
lungime52 mmlungime
Lățime, inel exterior18 mmLățime, inel exterior
Clasificare de încărcare dinamică de bază16.8 kNClasificare de încărcare dinamică de bază
Clasificare de încărcare statică de bază17.6 kNClasificare de încărcare statică de bază
Prezentare produs
| Cod produs | NUKR 35 A |
|---|---|
| Tip produs | Rola cu cam (rolă de tip stud) cu etanșare integrată și caracteristică de re-lubrifiere |
| Marcă | SKF |
Dimensiuni
| Diametru exterior funcțional | Diametru exterior funcțional | 35 mm |
| Diametru stud | Diametru stud | 16 mm |
| Lungime | Lungime | 52 mm |
| Lățime, inel exterior | Lățime, inel exterior | 18 mm |
Performanță
| Clasificare de încărcare dinamică de bază | Clasificare de încărcare dinamică de bază | 16.8 kN |
| Clasificare de încărcare statică de bază | Clasificare de încărcare statică de bază | 17.6 kN |
| Viteză limită | Viteză limită | 5000 r/min |
Proprietăți
| Elemente de rulare | Elemente de rulare | Role cilindrice |
| Număr de rânduri | Număr de rânduri | 2 |
| Profil inel exterior | Profil inel exterior | Bombat |
| Alinierea studului | Alinierea studului | Centric |
| Număr de flanșe, inel exterior | Număr de flanșe, inel exterior | 2 |
| Caracteristică pentru strângere | Caracteristică pentru strângere | Reces hexagonal |
| Colivie | Colivie | Fără |
| Joc radial intern | Joc radial intern | Între C2 și CN |
| Clasă de toleranță | Clasă de toleranță | Altele |
| Material, rulment | Material, rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Etanșare | Etanșare | Etanșare pe ambele părți |
| Tip etanșare | Tip etanșare | Labirint |
| Lubrifiant | Lubrifiant | Grăsime |
| Caracteristică de re-lubrifiere | Caracteristică de re-lubrifiere | Centru la fiecare capăt de stud și orificiu radial în tija studului |
Logistică
| Greutate netă produs | Greutate netă produs | 0.197 kg |
| Cod eClass | Cod eClass | 23-05-09-03 |
| Cod UNSPSC | Cod UNSPSC | 31171512 |
Dimensiuni
| D | Diametru exterior | 35 mm |
| d | Diametru de prindere | 16 mm |
| B | Lungime totală | 52 mm |
| C | Lățime inel exterior | 18 mm |
| B1 | Lungime tija pe stud | 32.5 mm |
| B2 | Distanța orificiului de lubrifiere până la flanșa inelului | 7.8 mm |
| C1 | Distanța feței inelului exterior până la fața șaibei laterale | 0.8 mm |
| d1 | Diametru exterior flanșă | 20 mm |
| G | Filet stud | M 16x1.5 |
| G1 | Lungime filet | 17 mm |
| M | Diametru loc pentru accesorii de lubrifiere | 6 mm |
| M1 | Diametru orificiu de lubrifiere (tijă) | 3 mm |
| SW | Lățime peste plat | 8 mm |
| r1,2 | Dimensiune fază | min. 0.6 mm |
Date de calcul
| C | Clasificare de încărcare dinamică de bază | 16.8 kN |
| C0 | Clasificare de încărcare statică de bază | 17.6 kN |
| Pu | limită de încărcare de oboseală | 2 kN |
| Fr | Încărcări radiale dinamice maxime | max. 8.65 kN |
| F0r | Încărcări radiale statice maxime | max. 12.2 kN |
| Viteză limită | Viteză limită | 5000 r/min |
Informații de montare
| Cuplu de strângere recomandat | Cuplu de strângere recomandat | 58 N·m N·m |
Produse incluse
| Fiting de grăsime | Fiting de grăsime | NIP A2x7.5 |
| Șurub hexagonal | Șurub hexagonal | M 16x1.5 |
Produse asociate
| Adaptor de lubrifiere | Adaptor de lubrifiere | AP 8 |
