NN3006/SP+SKF
Date tehnice produs

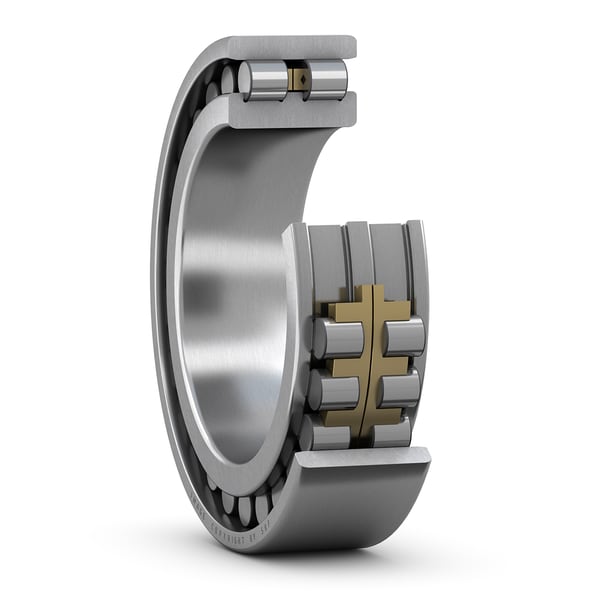

NN 3006/SP - Rulment cu role cilindrice cu dublu rând de super-precizie
Rulment cu role cilindrice cu dublu rând de super-precizie Rulmenții cu role cilindrice cu dublu rând din seria NN 30 oferă un echilibru unic între capacitatea de încărcare, rigiditate și viteză. Având trei flanșe pe inelul interior și fără flanșe pe inelul exterior, rulmenții pot acomoda deplasarea axială în ambele direcții. Designul separabil simplifică montarea și demontarea, în special atunci când condițiile de încărcare necesită ca ambele inele să aibă o ajustare de interferență.
Diametru interior30 mmDiametru interior
Diametru exterior55 mmDiametru exterior
Lățime19 mmLățime
Capacitate de încărcare dinamică de bază30.8 kNCapacitate de încărcare dinamică de bază
Capacitate de încărcare statică de bază37.5 kNCapacitate de încărcare statică de bază
Viteză maximă pentru lubrifierea cu grasime16000 r/minViteză maximă pentru lubrifierea cu grasime
Prezentare produs
| Cod produs | NN 3006/SP |
|---|---|
| Tip produs | Rulment cu role cilindrice cu dublu rând de super-precizie |
| Marca | SKF |
Dimensiuni
| Diametru interior | Diametru interior | 30 mm |
| Diametru exterior | Diametru exterior | 55 mm |
| Lățime | Lățime | 19 mm |
Performanță
| Capacitate de încărcare dinamică de bază | Capacitate de încărcare dinamică de bază | 30.8 kN |
| Capacitate de încărcare statică de bază | Capacitate de încărcare statică de bază | 37.5 kN |
| Viteză maximă pentru lubrifierea cu grasime | Viteză maximă pentru lubrifierea cu grasime | 16000 r/min |
| Viteză maximă pentru lubrifierea cu ulei-aer | Viteză maximă pentru lubrifierea cu ulei-aer | 18000 r/min |
Proprietăți
| Partea rulmentului | Partea rulmentului | Rulment complet |
| Numărul de rânduri | Numărul de rânduri | 2 |
| Tipul orificiului | Tipul orificiului | Cilindric |
| Cage | Cage | Metal prelucrat |
| Design | Design | NN |
| Numărul de flanșe, inel exterior | Numărul de flanșe, inel exterior | 0 |
| Numărul de flanșe, inel interior | Numărul de flanșe, inel interior | 3 |
| Flanșă liberă | Flanșă liberă | Niciuna |
| Joc intern radial | Joc intern radial | C1 |
| Clasa de toleranță | Clasa de toleranță | Clasa SP (SP) |
| Material, rulment | Material, rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Etanșare | Etanșare | Fără |
| Lubrifiant | Lubrifiant | Niciunul |
| Funcție de relubrifiere | Funcție de relubrifiere | Fără |
| Amprenta de carbon indicativă pentru produsul nou | Amprenta de carbon indicativă pentru produsul nou | 0.7 kg CO2e |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 0.194 kg |
| Cod eClass | Cod eClass | 23-05-09-01 |
| Cod UNSPSC | Cod UNSPSC | 31171505 |
Dimensiuni
| d | Diametru interior | 30 mm |
| D | Diametru exterior | 55 mm |
| B | Lățime | 19 mm |
| d1 | Diametru umăr inel interior (design NN) | 40.1 mm |
| E | Diametru cale inel exterior (design NN) | 48.5 mm |
| r1,2 | Dimensiunea chamfer inel exterior | min. 1 mm |
| s | Deplasare axială permisibilă din poziția normală a unui inel de rulment în raport cu celălalt (toate) | max. 1.5 mm |
Dimensiuni de sprijin
| da | Diametru sprijin arbore | min. 35 mm |
| Da | Diametru sprijin carcasă | min. 49 mm |
| Da | Diametru sprijin carcasă | max. 50 mm |
| ra | Raza de fillet | max. 1 mm |
| dn | Poziția duzei de ulei (nu pentru variantele cu cage TNHA) | 47.7 mm |
Date de calcul
| C | Capacitate de încărcare dinamică de bază | 30.8 kN |
| C0 | Capacitate de încărcare statică de bază | 37.5 kN |
| Pu | Limită de încărcare pentru oboseală | 4 kN |
| Viteză maximă pentru lubrifierea cu grasime | Viteză maximă pentru lubrifierea cu grasime | 16000 r/min |
| Viteză maximă pentru lubrifierea cu ulei-aer | Viteză maximă pentru lubrifierea cu ulei-aer | 18000 r/min |
| Gref | Cantitate de referință de grasime | 1 cm³ cm³ |
| Rigiditate radială statică (valoare orientativă) | Rigiditate radială statică (valoare orientativă) | 690 N/µm N/µm |
