NKX40-Z-XL+INA

NKX40-Z-XL+INA

Date tehnice INA/Schaeffler

NKX40-Z-XL - Rulment combinat cu ace/axial cu bile

Rulmenți combinați cu ace/axiali cu bile NKX..-Z, componentă axială, cu acțiune într-un singur sens, conform DIN 5429, cu capac de capăt, pentru lubrifiere cu unsoare

D52 mmDiametru exterior
C r29.500 NSarcină dinamică de bază, radială
C 0r47.000 NSarcină statică de bază, radială
n G4.000 1/minTurație limită
Sarcină radială
Sarcină axială într-o direcție
Lubrifiere cu unsoare
Etanșat pe o parte

Prezentare produs

Cod produsNKX40-Z-XL
Tip produsRulment combinat cu ace/axial cu bile
MarcăINA
Număr material Schaeffler0507476140000
Tip de bazăNKX40
Masa218.89 g
CAD disponibilDa
Date de calcul disponibileNu

Variantă tehnică și sufixe

Type of SealZRulment cu capac de capăt
ColivieStandard

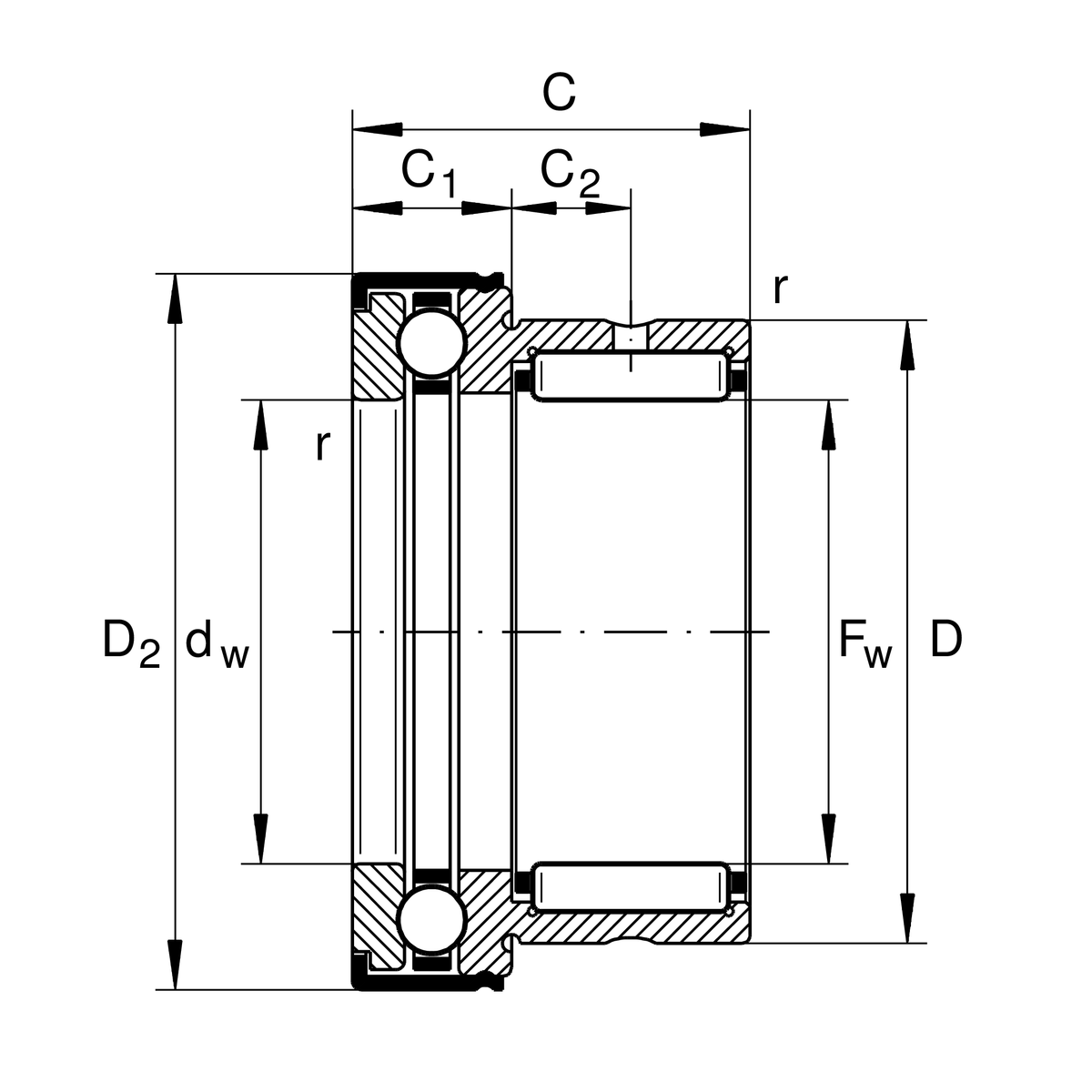

Dimensiuni principale și date de performanță

F wDiametru interior40 mm
DDiametru exterior52 mm
CÎnălțime32 mm
C rSarcină dinamică de bază, radială29.500 N
C 0rSarcină statică de bază, radială47.000 N
C aSarcină dinamică de bază, axială27.000 N
C 0aSarcină statică de bază, axială63.000 N
C urLimită de sarcină la oboseală, radială8.400 N
C uaLimită de sarcină la oboseală, axială3.100 N
n GTurație limită4.000 1/min
≈mMasă218,89 g

Dimensiuni de montaj

d aDimensiune de montaj umăr arbore55,7 mm
r a maxRază maximă a degajării0,6 mm

Dimensiuni detaliate

D 1 maxDiametru exterior maxim flanșă61,2 mm
D 2 maxDiametru exterior maxim flanșă61,2 mm
C 1Lățime componentă axială rulment13 mm
C 1Distanță până la orificiul de ungere10 mm
C 2Distanță până la orificiul de ungere10 mm
d wDiametru interior șaibă arbore40 mm
r minDimensiune minimă a teșiturii0,6 mm

Domeniu de temperatură

T minTemperatură minimă de funcționare-30 °C
T maxTemperatură maximă de funcționare120 °C

Additional information

Inele interioare IR adecvateIR35X40X20-XL
