Fotografia produsului are caracter informativ
NK9/16-TV-XL+INA
Date tehnice INA/Schaeffler
NK9/16-TV-XL - Rulment cu ace
Rulmenți cu ace NK, serie ușoară
D16 mmDiametru exterior
C r6.600 NSarcină dinamică de bază, radială
C 0r7.100 NSarcină statică de bază, radială
n G31.000 1/minTurație limită
Sarcină radială
Lubrifiere cu unsoare
Lubrifiere cu ulei
Neetanșat
Gabarit de montaj redusPrezentare produs
| Cod produs | NK9/16-TV-XL |
|---|---|
| Tip produs | Rulment cu ace |
| Marcă | INA |
| Număr material Schaeffler | 0507532820000 |
| Tip de bază | NK9/16 |
| Cod BearingX | NK9/16-TV-XL |
| Masă | 12.7 g |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Lubrifiant | Fără | |
| Colivie | TV | Colivie din poliamidă 66 |
| Colivie feature | Standard | |
| Clasă de toleranță | PN | Nurmal (DIN 620-2) |

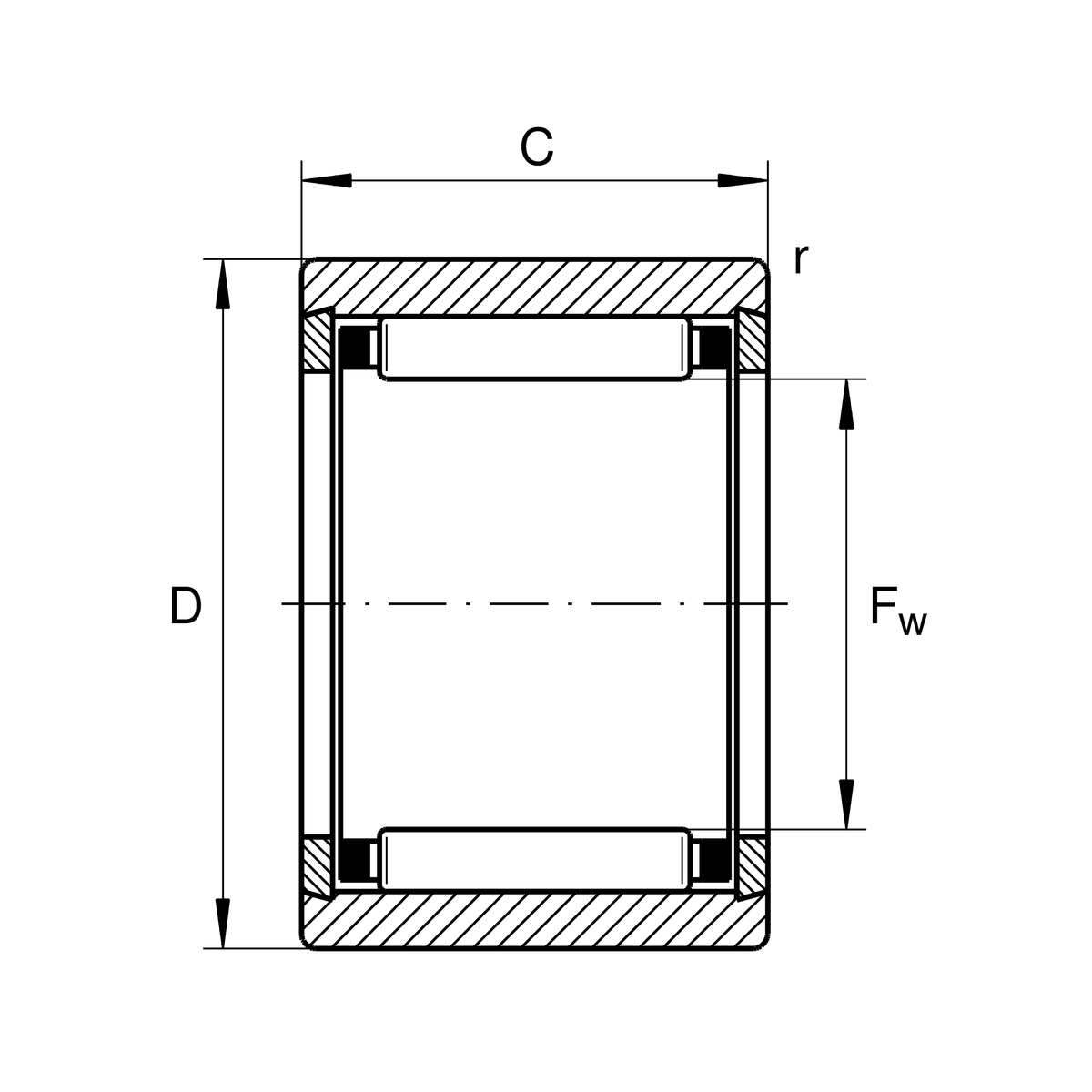

Dimensiuni principale și date de performanță
| F w | Diametru sub role | 9 mm |
| D | Diametru exterior | 16 mm |
| C | Lățime inel exterior | 16 mm |
| C r | Sarcină dinamică de bază, radială | 6.600 N |
| C 0r | Sarcină statică de bază, radială | 7.100 N |
| C ur | Limită de sarcină la oboseală, radială | 1.210 N |
| n G | Turație limită | 31.000 1/min |
| n ϑr | Turație de referință | 32.000 1/min |
| ≈m | Masă | 12,7 g |
Dimensiuni detaliate
| r min | Dimensiune minimă a teșiturii | 0,3 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
Informații suplimentare
| Inel de etanșare | G9X16X3 |
