NJ316-E-XL-TVP2+FAG
Date tehnice FAG/Schaeffler
NJ316-E-XL-TVP2 - Rulment cu role cilindrice

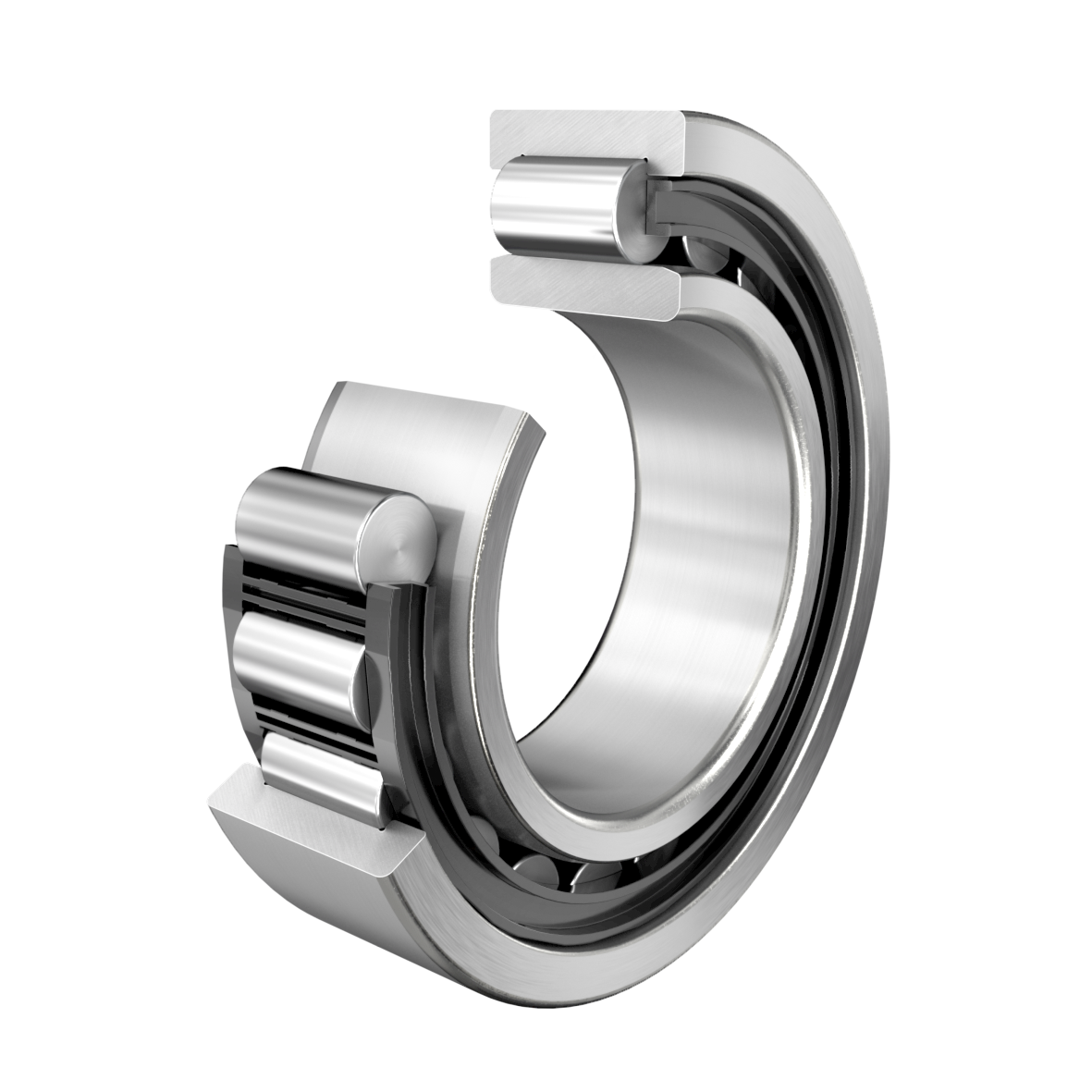

Rulment cu role cilindrice NJ..-E-XL-TVP2, cu colivie, pe un singur rând, rulment semi-fix, 2 borduri pe inelul exterior, 1 bordură pe inelul interior, tip NJ
d80 mmDiametru interior
D170 mmDiametru exterior
B39 mmLățime
C r300.000 NSarcină dinamică de bază, radială
C 0r275.000 NSarcină statică de bază, radială
n G5.500 1/minTurație limită
Sarcină radială
Sarcină axială într-o direcție
Lubrifiere cu unsoare
Lubrifiere cu ulei
NeetanșatPrezentare produs
| Cod produs | NJ316-E-XL-TVP2 |
|---|---|
| Tip produs | Rulment cu role cilindrice |
| Marcă | FAG |
| Număr material Schaeffler | 0167365670000 |
| Tip de bază | NJ316 |
| Cod BearingX | NJ316-E-XL-TVP2 |
| Masa | 3.97 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Execuție | E | Execuție cu capacitate mărită |
| Colivie | TVP2 | Colivie solidă tip fereastră din PA66 |
| Joc radial intern | CN (Grupa N) | Joc intern normal |
| Clasă de toleranță | PN | Normal (ISO 492:2023) |
| Număr de rânduri | 1 | Execuție pe un singur rând |
Dimensiuni principale și date de performanță

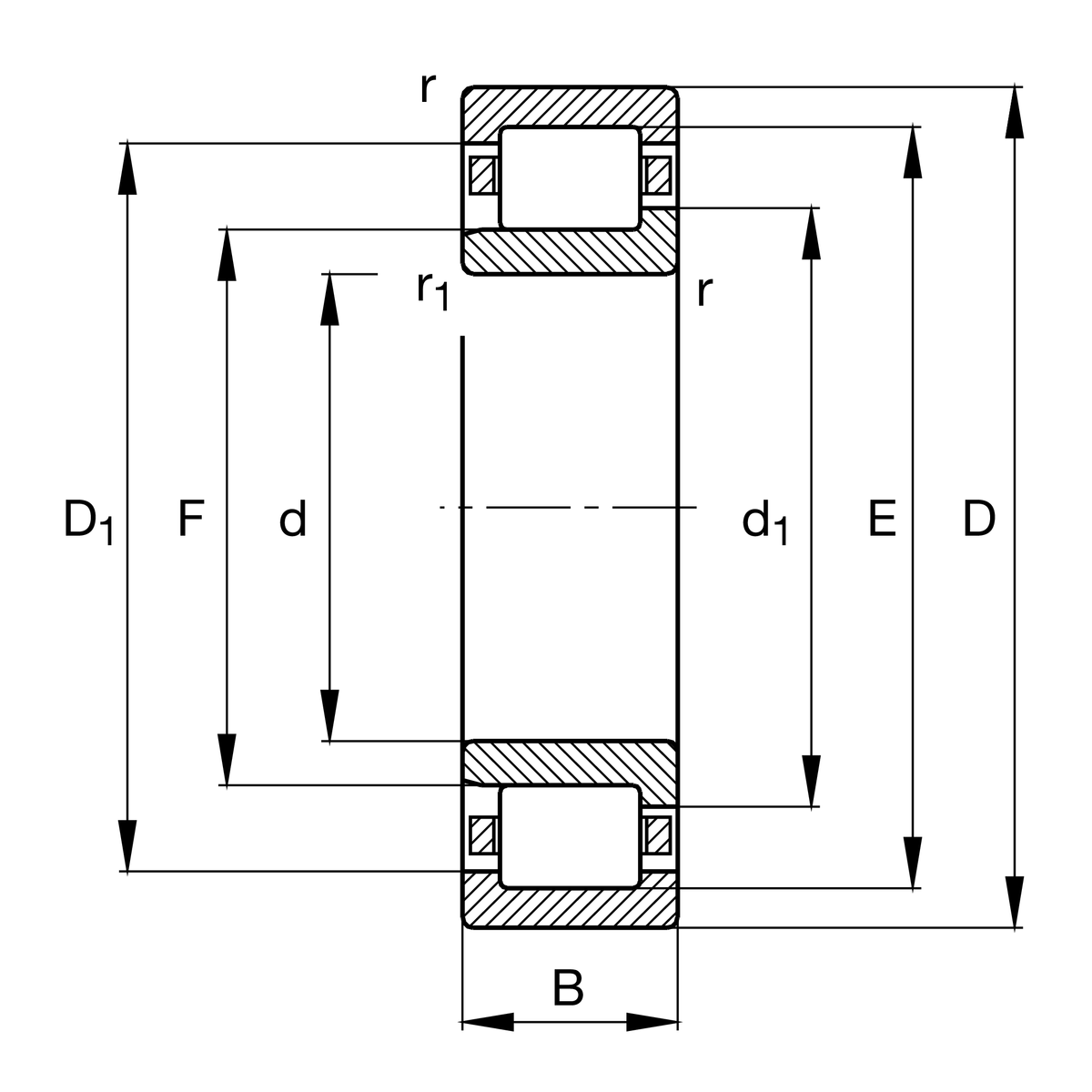

| d | Diametru interior | 80 mm |
| D | Diametru exterior | 170 mm |
| B | Lățime | 39 mm |
| C r | Sarcină dinamică de bază, radială | 300.000 N |
| C 0r | Sarcină statică de bază, radială | 275.000 N |
| C ur | Limită de sarcină la oboseală, radială | 50.000 N |
| n G | Turație limită | 5.500 1/min |
| n ϑr | Turație de referință | 4.100 1/min |
| ≈m | Masă | 3,97 kg |
Dimensiuni de montaj

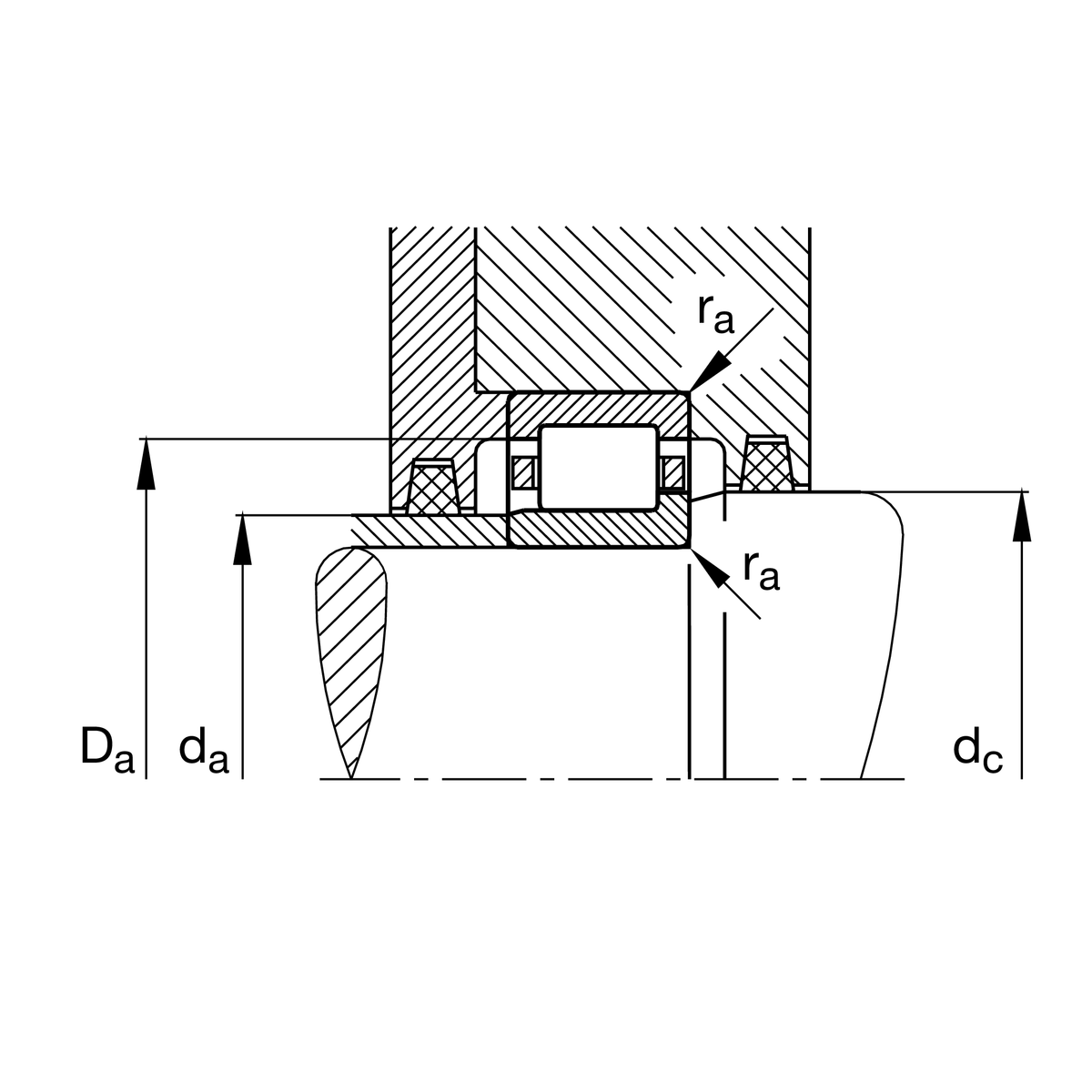

| d a min | Diametru minim al umărului arborelui | 92 mm |
| d a max | Diametru maxim al umărului arborelui | 99 mm |
| D a max | Diametru maxim al umărului carcasei | 158 mm |
| d c min | Umăr minim al arborelui | 114 mm |
| r a max | Rază maximă a degajării | 2,1 mm |
Dimensiuni detaliate
| r min | Dimensiune minimă a teșiturii | 2,1 mm |
| r 1 min | Dimensiune minimă a teșiturii | 2,1 mm |

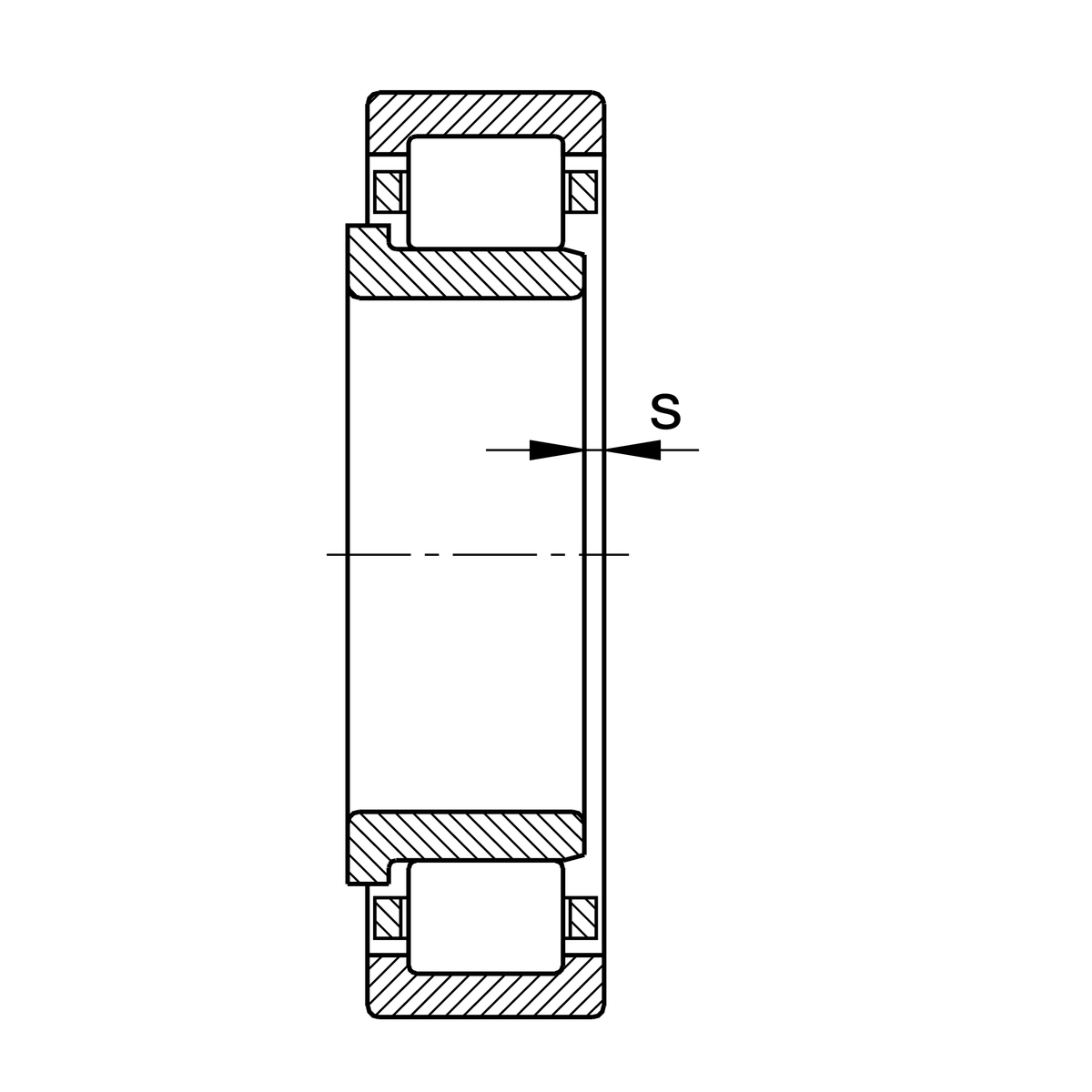

| s | Deplasare axială | 0,7 mm |
| E | Diametru cale de rulare inel exterior | 151 mm |
| F | Diametru cale de rulare inel interior | 101 mm |

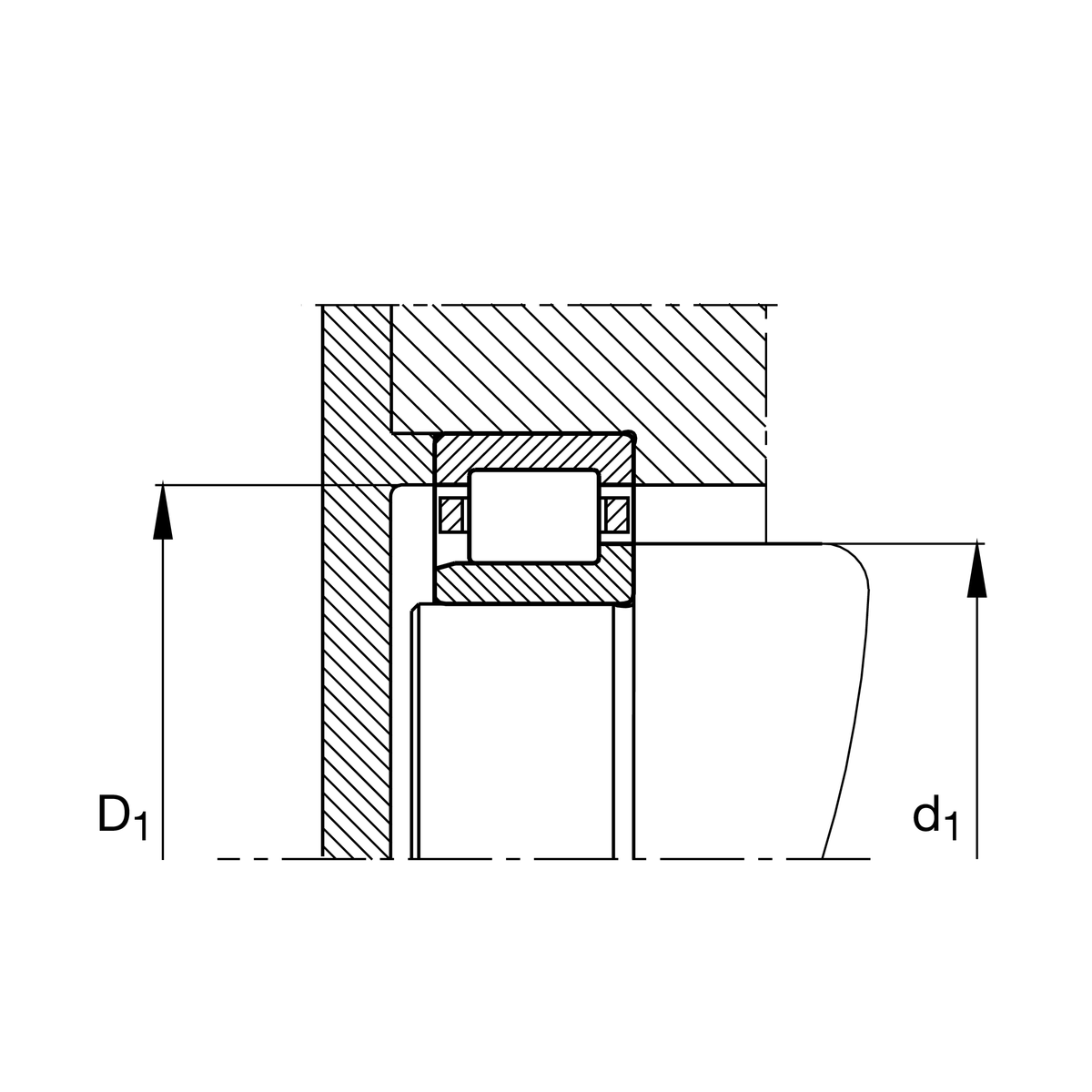

| D 1 min | Diametru minim bordură inel exterior | 143,9 mm |
| d 1 | Diametru maxim bordură inel interior | 110,4 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
Informații suplimentare
| Șaibă în L | HJ316-E |
