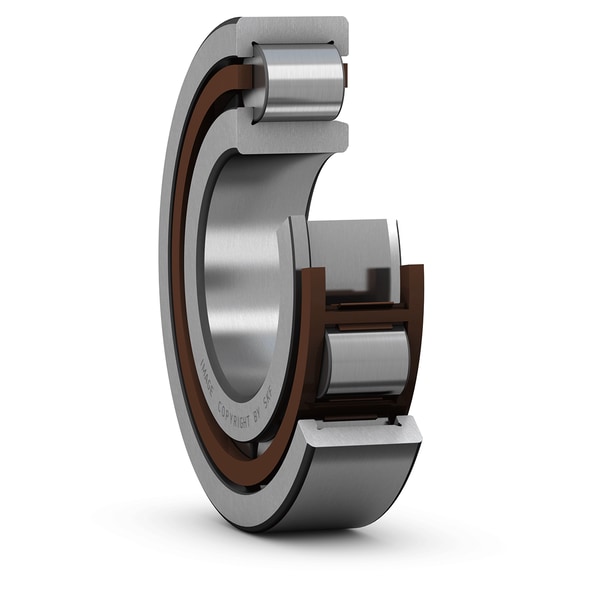

Fotografia produsului are caracter informativ
NJ221-ECP+SKF
Date tehnice produs
NJ 221 ECP - Rulment cu role cilindrice cu un singur rând, design NJ
Rulment cu role cilindrice cu un singur rând, design NJ Rulmenții cu role cilindrice cu un singur rând sunt proiectați pentru a suporta sarcini radiale mari în combinație cu viteze mari. Având două flanșe integrale pe inelul exterior și una pe inelul interior, rulmenții cu design NJ pot acomoda deplasarea axială într-o direcție. O caracteristică importantă este designul separabil, care facilitează montarea și permite schimbarea componentelor rulmentului.
Diametru interior105 mmDiametru interior
Diametru exterior190 mmDiametru exterior
Lățime36 mmLățime
Clasificare de încărcare dinamică de bază300 kNClasificare de încărcare dinamică de bază
Clasificare de încărcare statică de bază315 kNClasificare de încărcare statică de bază
Viteză de referință3800 r/minViteză de referință
Prezentare produs
| Cod produs | NJ 221 ECP |
|---|---|
| Tip produs | Rulment cu role cilindrice cu un singur rând, design NJ |
| Marcă | SKF |
Dimensiuni
| Diametru interior | Diametru interior | 105 mm |
| Diametru exterior | Diametru exterior | 190 mm |
| Lățime | Lățime | 36 mm |
Performanță
| Clasificare de încărcare dinamică de bază | Clasificare de încărcare dinamică de bază | 300 kN |
| Clasificare de încărcare statică de bază | Clasificare de încărcare statică de bază | 315 kN |
| Viteză de referință | Viteză de referință | 3800 r/min |
| Viteză limită | Viteză limită | 4300 r/min |
| clasă de performanță SKF | clasă de performanță SKF | SKF Explorer |
Proprietăți
| Parte a rulmentului | Parte a rulmentului | Rulment complet |
| Capacitate de deplasare axială | Capacitate de deplasare axială | Într-o direcție |
| Număr de rânduri | Număr de rânduri | 1 |
| Caracteristică de localizare, inel exterior al rulmentului | Caracteristică de localizare, inel exterior al rulmentului | Fără |
| Tip de gaură | Tip de gaură | Cilindric |
| Colivie | Colivie | Nun-metalic |
| Număr de flanșe, inel exterior | Număr de flanșe, inel exterior | 2 |
| Număr de flanșe, inel interior | Număr de flanșe, inel interior | 1 |
| Flanșă liberă | Flanșă liberă | Niciuna |
| Joc intern radial | Joc intern radial | CN |
| clasă de toleranță | clasă de toleranță | Nurmal |
| Acoperire | Acoperire | Fără |
| Etanșare | Etanșare | Fără |
| Lubrifiant | Lubrifiant | Niciunul |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Fără |
| Amprenta de carbon indicativă pentru produsul nou | Amprenta de carbon indicativă pentru produsul nou | 14.4 kg CO2e |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 4 kg |
| Cod eClass | Cod eClass | 23-05-09-01 |
| Cod UNSPSC | Cod UNSPSC | 31171505 |
Dimensiuni
| d | Diametru interior | 105 mm |
| D | Diametru exterior | 190 mm |
| B | Lățime | 36 mm |
| d1 | Diametru umăr inel interior | ≈ 134 mm |
| D1 | Diametru umăr inel exterior | ≈ 164.2 mm |
| F | Diametru căii de rulare a inelului interior | 125 mm |
| r1,2 | Dimensiune chamfer | min. 2.1 mm |
| r3,4 | Dimensiune chamfer | min. 2.1 mm |
| s | Deplasare axială permisibilă | max. 2 mm |
Dimensiuni de sprijin
| da | Diametru manșon spacer | min. 117 mm |
| da | Diametru manșon spacer | max. 122 mm |
| db | Diametru sprijin arbore | min. 137 mm |
| Da | Diametru sprijin carcasă | max. 177.3 mm |
| ra | Raza de fillet | max. 2 mm |
Date de calcul
| clasă de performanță SKF | clasă de performanță SKF | SKF Explorer |
| C | Clasificare de încărcare dinamică de bază | 300 kN |
| C0 | Clasificare de încărcare statică de bază | 315 kN |
| Pu | limită de încărcare de oboseală | 36.5 kN |
| Viteză de referință | Viteză de referință | 3800 r/min |
| Viteză limită | Viteză limită | 4300 r/min |
| kr | Factor minim de încărcare | 0.15 |
| e | Valoare limită | 0.2 |
| Y | Factor de calcul | 0.6 |
Produse asociate
| Inel unghiular | Inel unghiular | HJ 221 EC |
