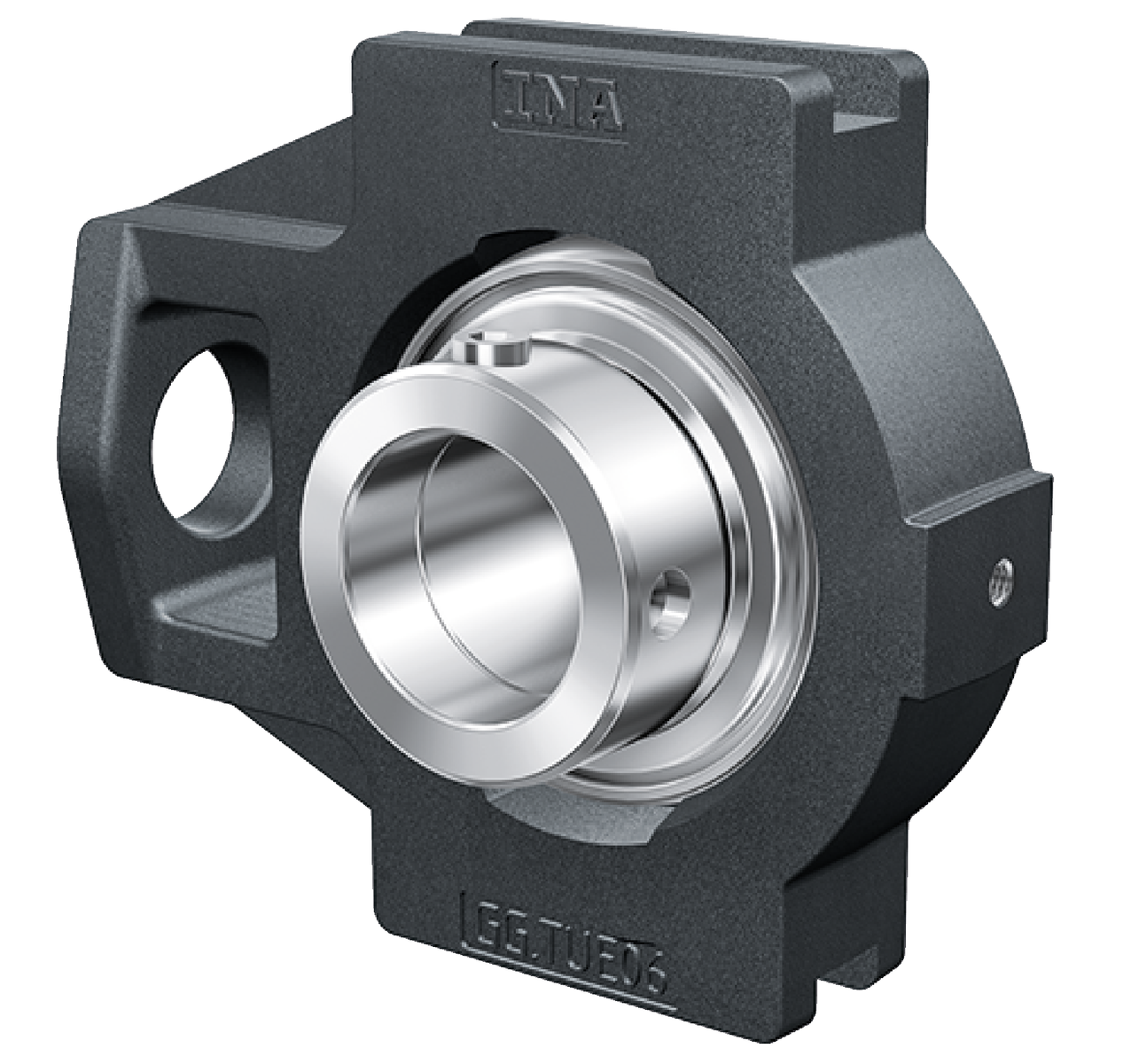

Fotografia produsului are caracter informativ
RTUEY60-XL+INA
Date tehnice INA/Schaeffler
RTUEY60-XL - Unitate de lagăr cu carcasă de întindere
Unități de lagăr cu carcasă de întindere RTUEY, carcasă din fontă, rulment radial tip insert cu bile cu șuruburi de fixare în inelul interior, etanșări R
d60 mmDiametru interior
B65,1 mmLățime inel interior
Prezentare produs
| Cod produs | RTUEY60-XL |
|---|---|
| Tip produs | Unitate de lagăr cu carcasă de întindere |
| Marcă | INA |
| Număr material Schaeffler | 0009504400000 |
| Tip de bază | RTUEY60 |
| Masa | 4.34 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Material | GG | Fontă cenușie |

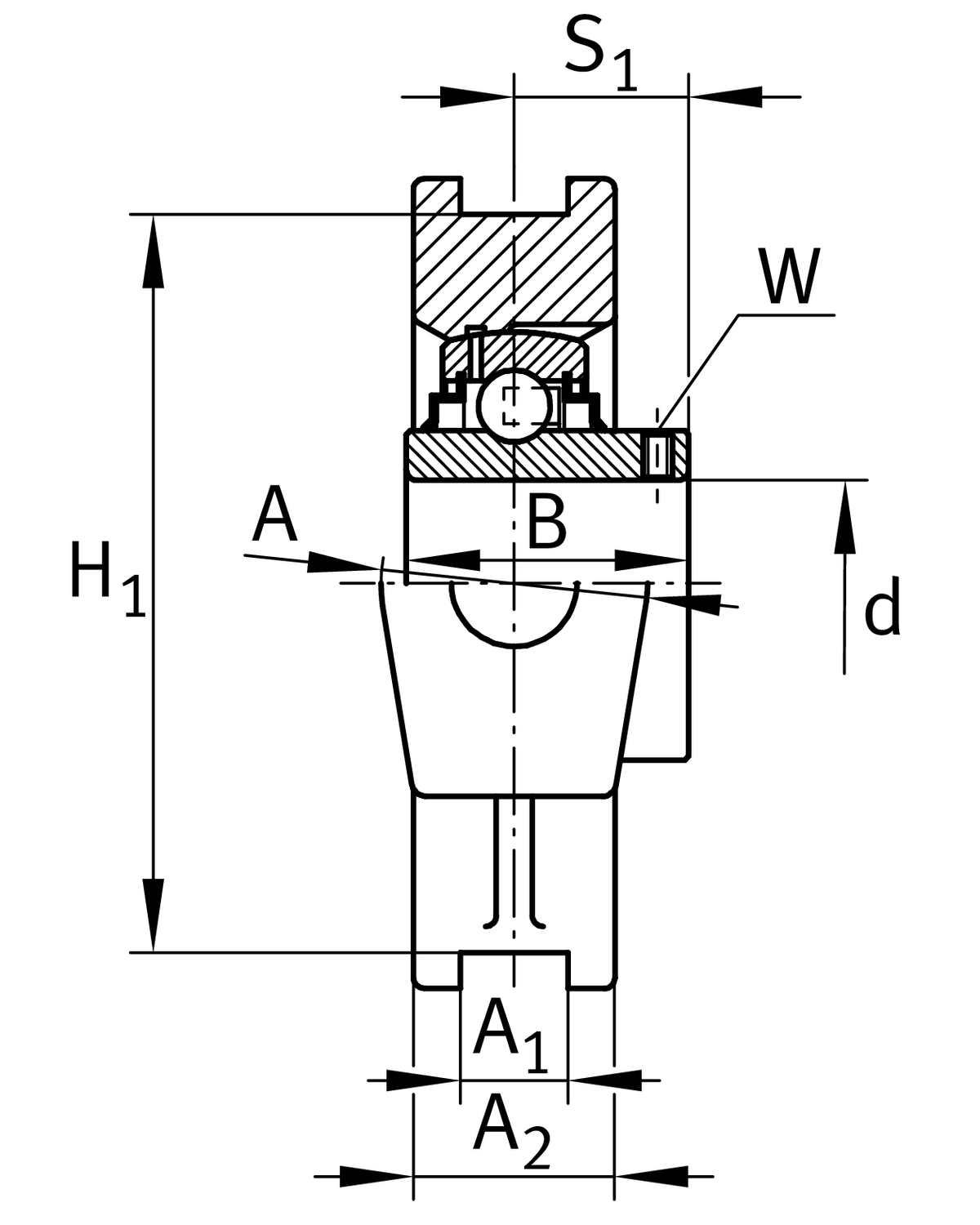

Dimensiuni principale și date de performanță
| d | Diametru interior | 60 mm |
| H | Înălțime | 146 mm |
| L | Lungime totală | 186 mm |
| ≈m | Masă | 4,34 kg |
Dimensiuni de montaj
| A 1 | Lățime guidance groove | 22 mm |
| Lățime guidance groove clearance | H13 | |
| H 1 | Distanță între canalele de ghidare | 130 mm |
| Toleranță superioară distanță canal de ghidare | 0,15 mm | |
| Toleranță inferioară distanță canal de ghidare | -0,15 mm | |
| N | Alezaj de fixare | 35 mm |

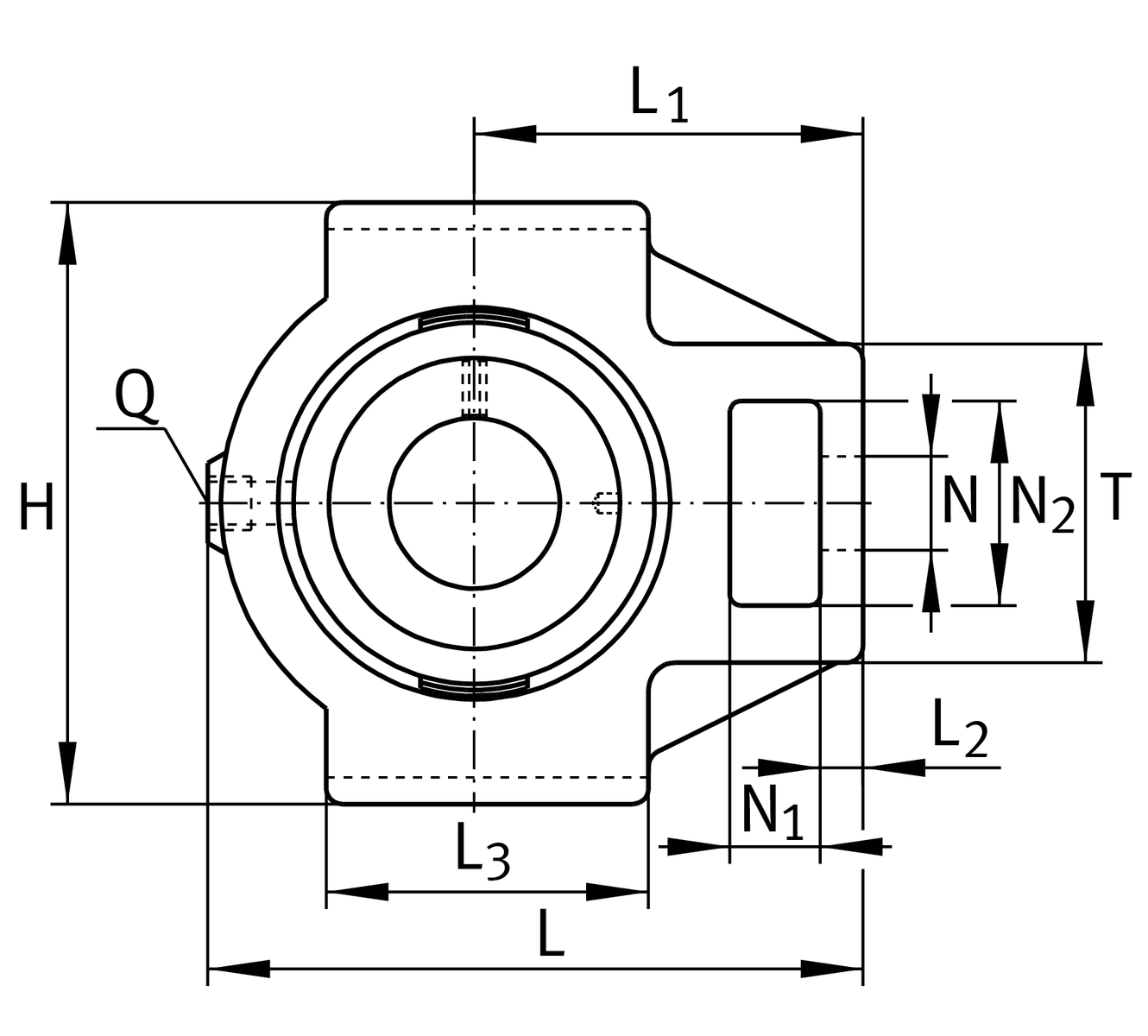

Dimensiuni detaliate
| L 1 | Distanță ax arbore | 118 mm |
| L 2 | Length fixed link | 19 mm |
| L 3 | Lungime canal de ghidare | 100 mm |
| A | Lățime carcasă pe partea de fixare | 60 mm |
| N 1 | Lățime recess | 32 mm |
| N 2 | Înălțime recess | 63,5 mm |
| B | Lățime inel interior | 65,1 mm |
| S 1 | Distanță de la calea de rulare la colierul de blocare | 39,7 mm |
| T | Înălțime carcasă pe partea de fixare | 102 mm |
| Q | Filet racord pentru ungere | M6 |
| A 2 | Lățime carcasă | 44 mm |
Informații suplimentare
| Carcasă | TUE12 | |
| Denumire rulment | GYE60-XL-KRR-B |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
