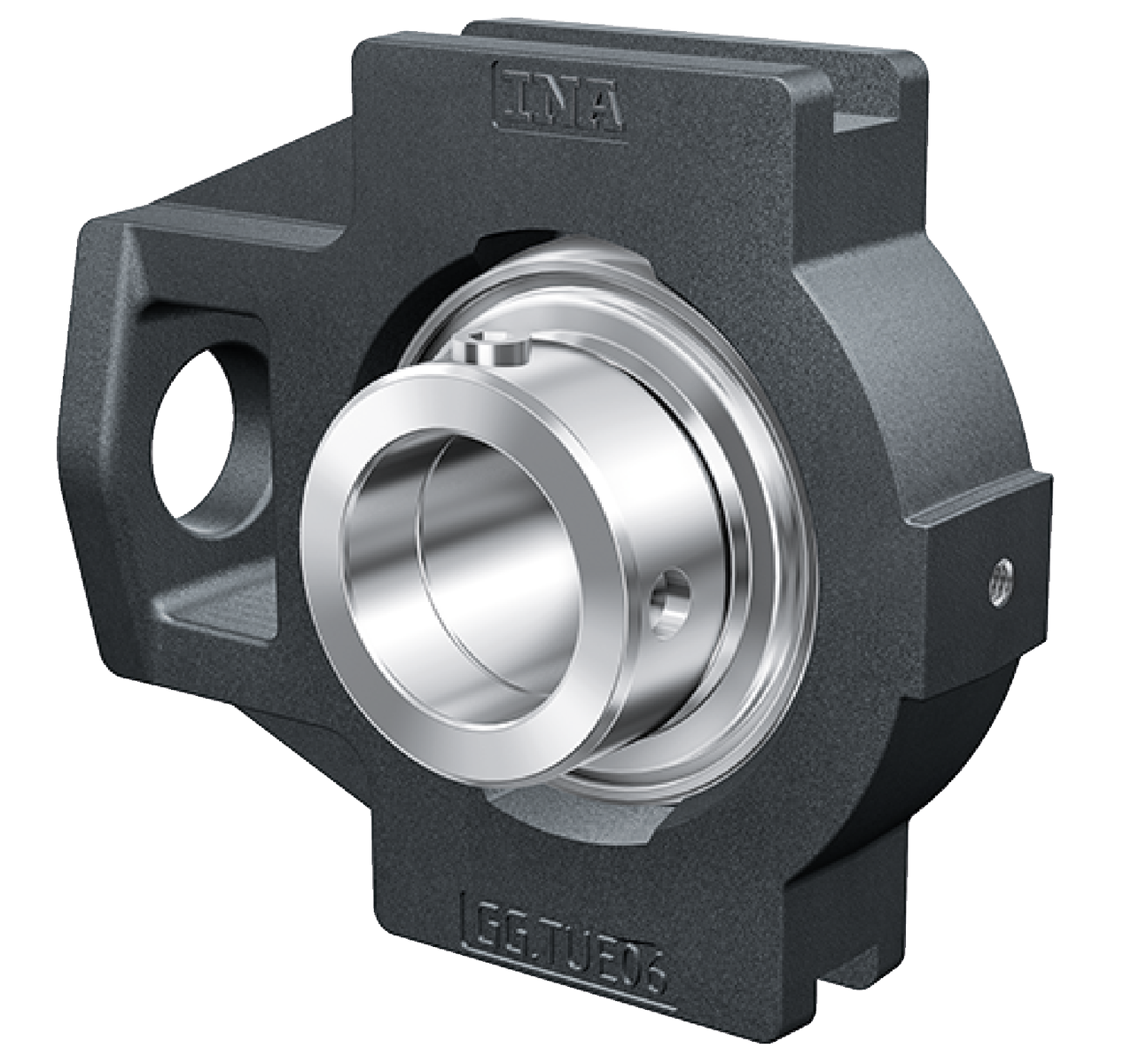

Fotografia produsului are caracter informativ
RTUEY70-XL+INA
Date tehnice INA/Schaeffler
RTUEY70-XL - Unitate de lagăr cu carcasă de întindere
Unități de lagăr cu carcasă de întindere RTUEY, carcasă din fontă, rulment radial tip insert cu bile cu șuruburi de fixare în inelul interior, etanșări R
d70 mmDiametru interior
B74,6 mmLățime inel interior
Prezentare produs
| Cod produs | RTUEY70-XL |
|---|---|
| Tip produs | Unitate de lagăr cu carcasă de întindere |
| Marcă | INA |
| Număr material Schaeffler | 0009505050000 |
| Tip de bază | RTUEY70 |
| Cod BearingX | RTUEY70-XL |
| Masa | 6.66 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Material | GG | Fontă cenușie |
Dimensiuni principale și date de performanță
| d | Diametru interior | 70 mm |
| H | Înălțime | 166 mm |
| L | Lungime totală | 214 mm |
| ≈m | Masă | 6,66 kg |

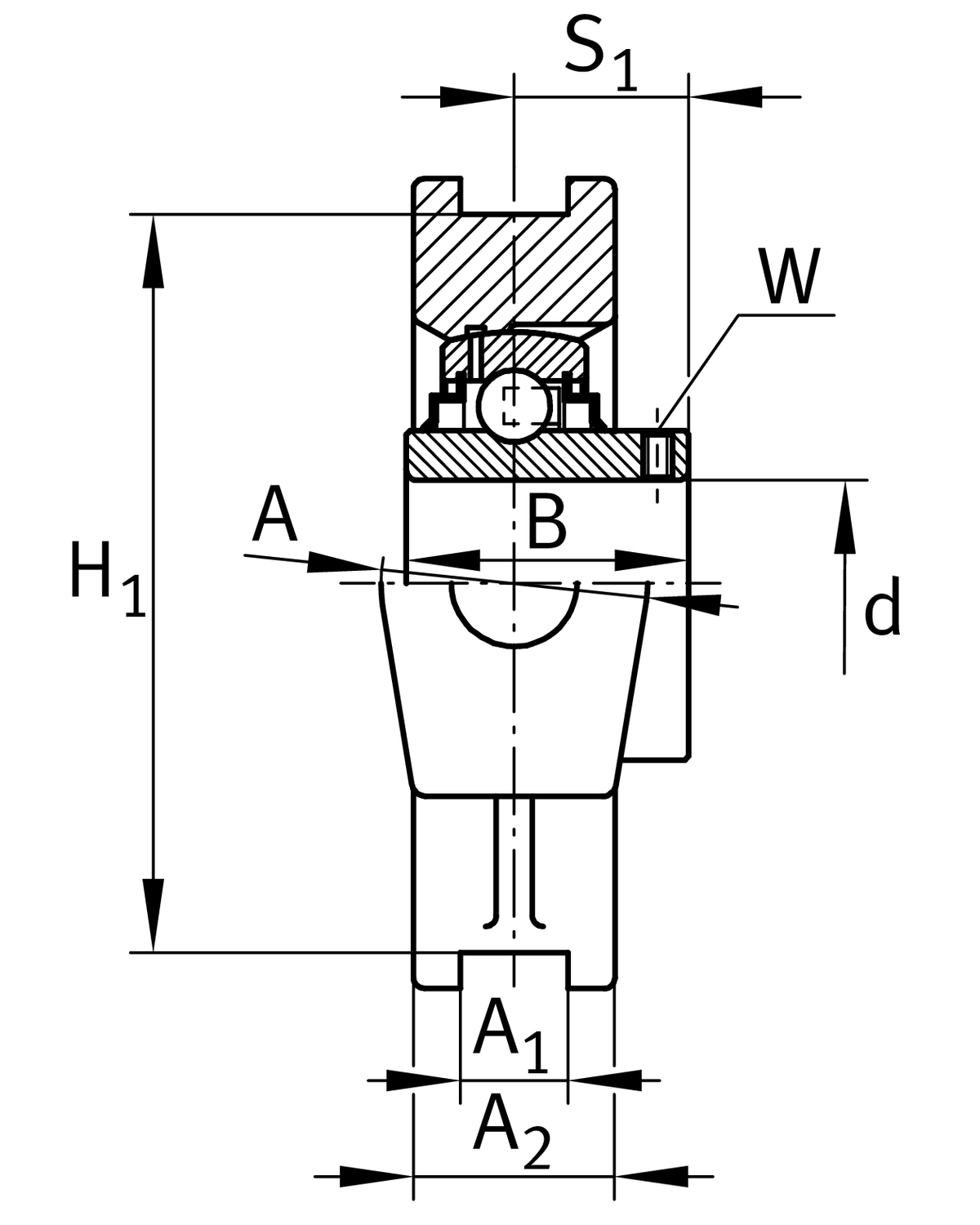

Dimensiuni de montaj
| A 1 | Lățime guidance groove | 25 mm |
| Lățime guidance groove clearance | H13 | |
| H 1 | Distanță între canalele de ghidare | 151 mm |
| Toleranță superioară distanță canal de ghidare | 0,25 mm | |
| Toleranță inferioară distanță canal de ghidare | -0,25 mm | |
| N | Alezaj de fixare | 41 mm |

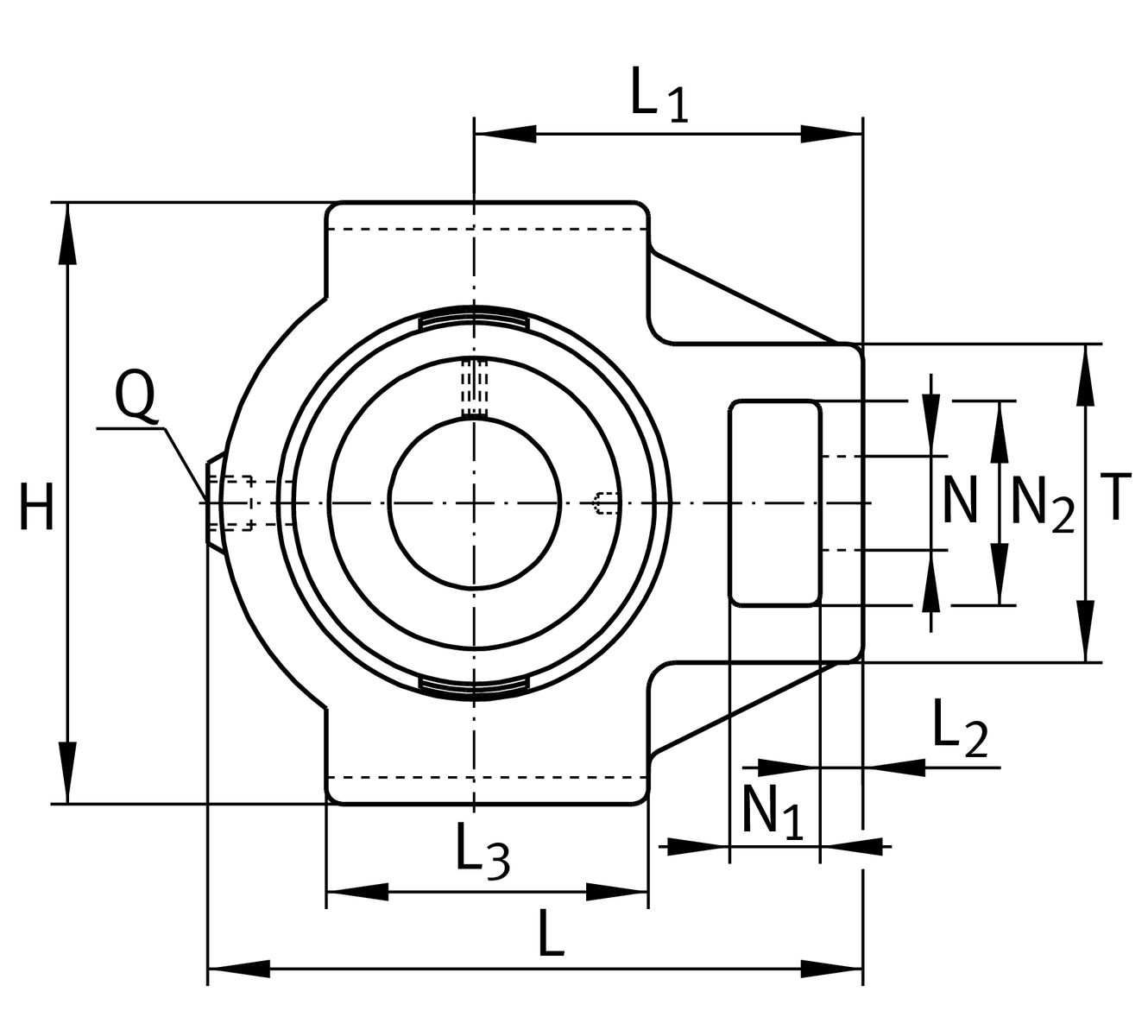

Dimensiuni detaliate
| L 1 | Distanță ax arbore | 135 mm |
| L 2 | Length fixed link | 20 mm |
| L 3 | Lungime canal de ghidare | 120 mm |
| A | Lățime carcasă pe partea de fixare | 70 mm |
| N 1 | Lățime recess | 35 mm |
| N 2 | Înălțime recess | 70 mm |
| B | Lățime inel interior | 74,6 mm |
| S 1 | Distanță de la calea de rulare la colierul de blocare | 44,4 mm |
| T | Înălțime carcasă pe partea de fixare | 110 mm |
| Q | Filet racord pentru ungere | M6 |
| A 2 | Lățime carcasă | 50 mm |
Informații suplimentare
| Carcasă | TUE13/14 | |
| Denumire rulment | GYE70-XL-KRR-B |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
