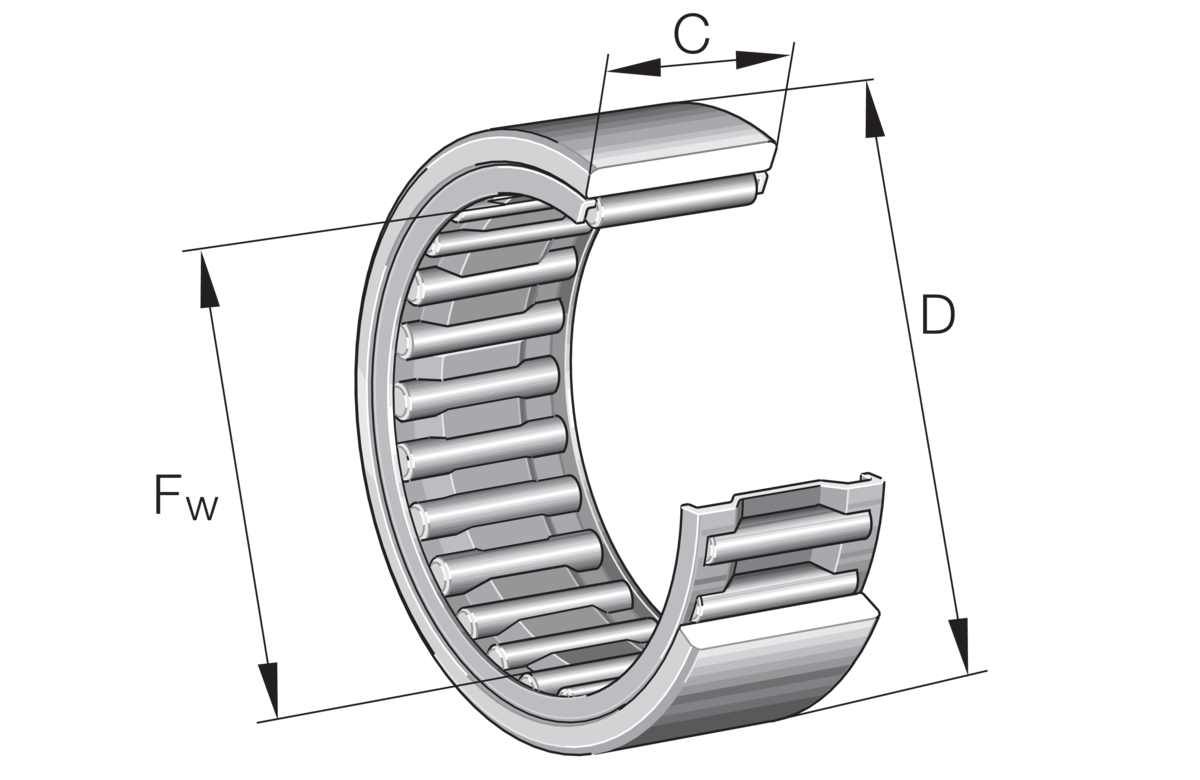

Fotografia produsului are caracter informativ
RNAO10X17X10-TV-XL+INA
Date tehnice INA/Schaeffler
RNAO10X17X10-TV-XL - Rulment cu ace
Rulmenți cu ace RNAO, without ribs
D17 mmDiametru exterior
C r5.300 NSarcină dinamică de bază, radială
C 0r5.500 NSarcină statică de bază, radială
n G29.500 1/minTurație limită
Sarcină radială
Lubrifiere cu unsoare
Lubrifiere cu ulei
Neetanșat
Gabarit de montaj redusPrezentare produs
| Cod produs | RNAO10X17X10-TV-XL |
|---|---|
| Tip produs | Rulment cu ace |
| Marcă | INA |
| Număr material Schaeffler | 0507757820000 |
| Tip de bază | RNAO10X17X10 |
| Cod BearingX | RNAO10X17X10-TV-XL |
| Masa | 8.8 g |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Colivie | TV | Colivie din poliamidă 66 |
Dimensiuni principale și date de performanță
| F w | Diametru sub role | 10 mm |
| D | Diametru exterior | 17 mm |
| C | Lățime inel exterior | 10 mm |
| C r | Sarcină dinamică de bază, radială | 5.300 N |
| C 0r | Sarcină statică de bază, radială | 5.500 N |
| C ur | Limită de sarcină la oboseală, radială | 940 N |
| n G | Turație limită | 29.500 1/min |
| n ϑr | Turație de referință | 28.000 1/min |
| ≈m | Masă | 8,8 g |

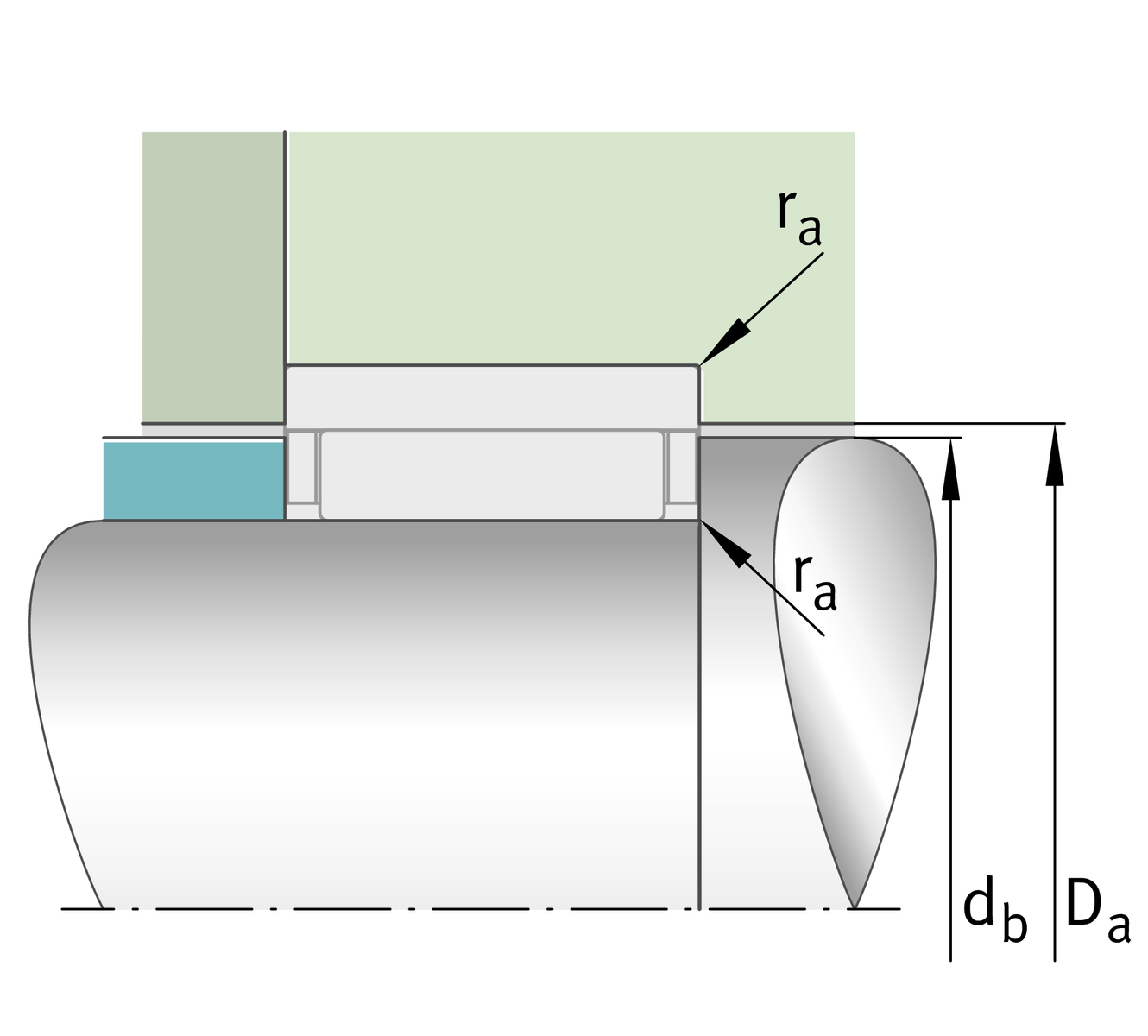

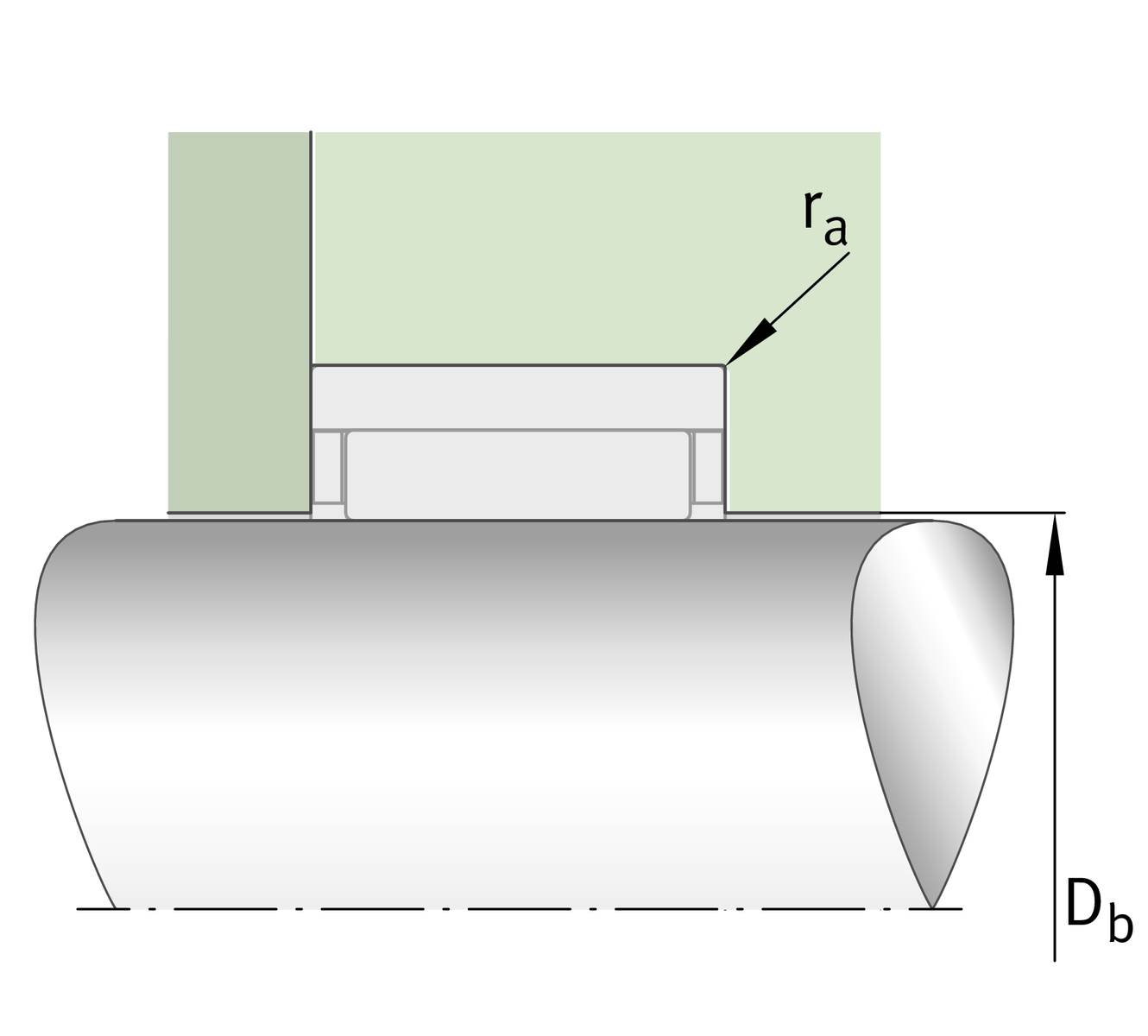

Dimensiuni de montaj
| D b | Diametru umăr ghidare axială NK/carcasă | 10,3 mm |
| d b | Diametru umăr ghidare axială NK/arbore | 12,7 mm |
| D a | Diametru umăr inel exterior | 13,3 mm |
| r a max | Rază maximă a degajării | 0,3 mm |

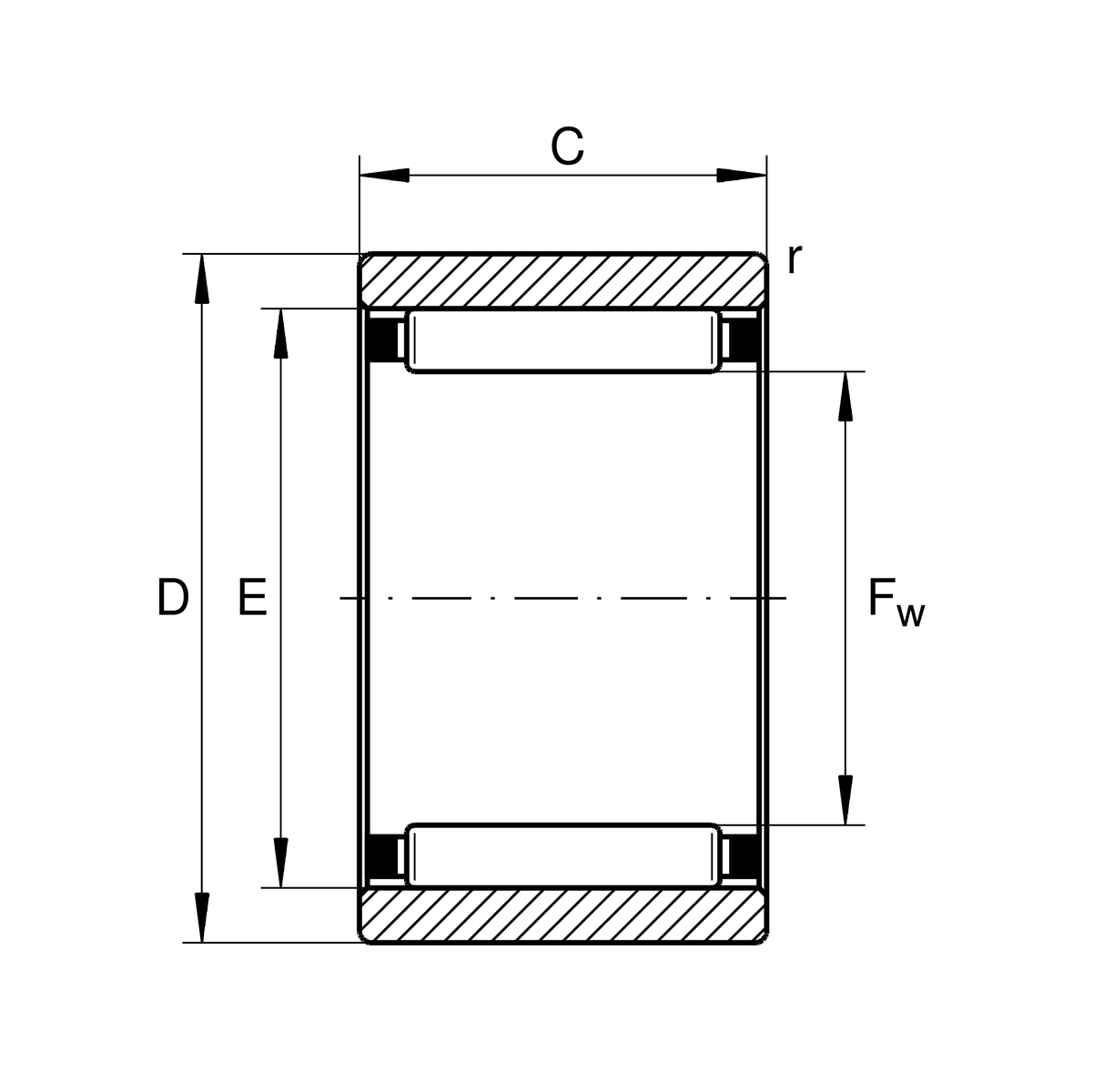

Dimensiuni detaliate
| E | Diametru cale de rulare inel exterior | 13 mm |
| r min | Dimensiune minimă a teșiturii | 0,3 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
