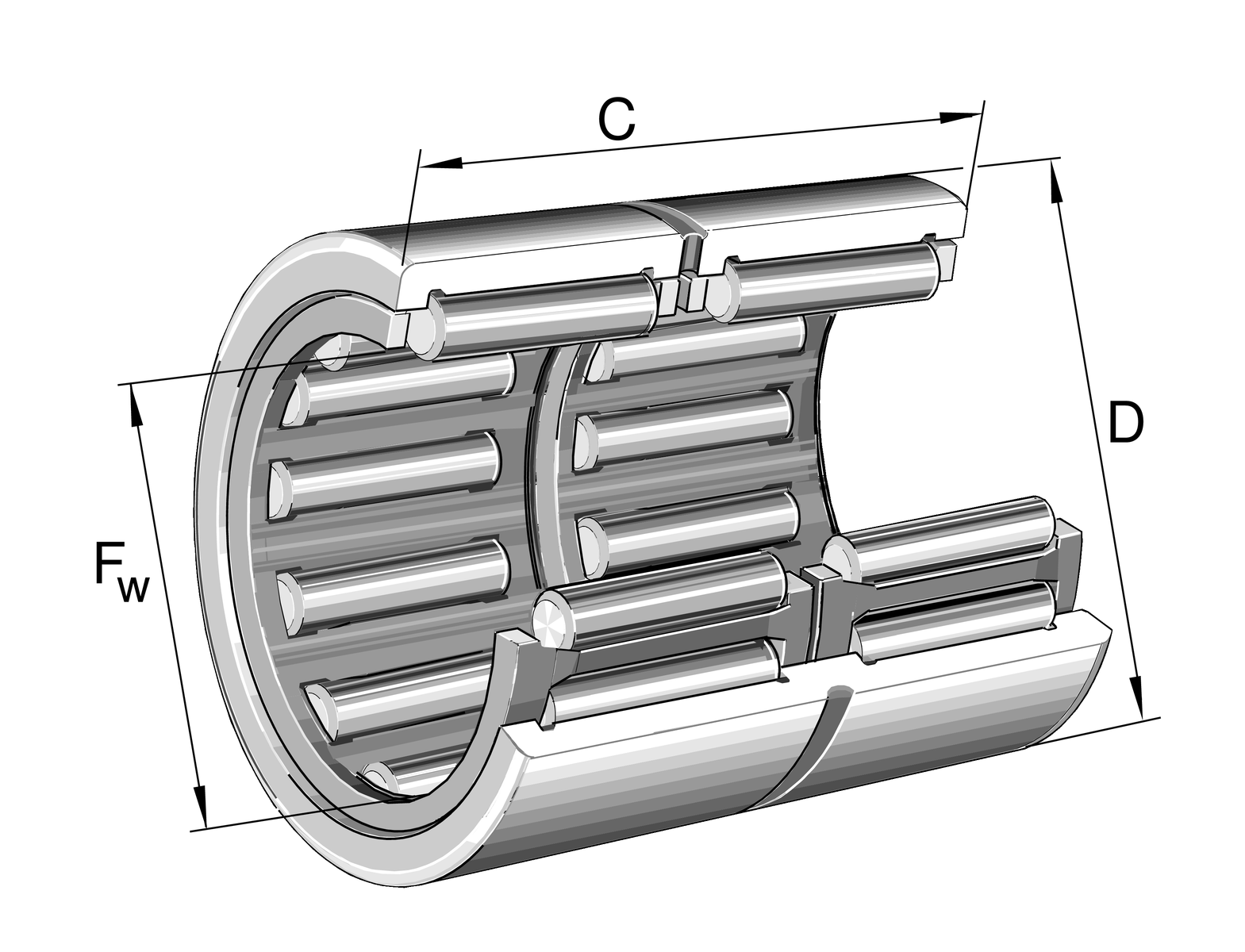

Fotografia produsului are caracter informativ
RNA6909-ZW-XL+INA
Date tehnice INA/Schaeffler
RNA6909-ZW-XL - Rulment radial cu role
Rulmenți cu ace RNA69..-ZW, Dimension series 69, pe două rânduri
D68 mmDiametru exterior
C r79.000 NSarcină dinamică de bază, radială
C 0r127.000 NSarcină statică de bază, radială
n G8.600 1/minTurație limită
Sarcină radială
Lubrifiere cu unsoare
Lubrifiere cu ulei
Neetanșat
Gabarit de montaj redusPrezentare produs
| Cod produs | RNA6909-ZW-XL |
|---|---|
| Tip produs | Rulment radial cu role |
| Marcă | INA |
| Număr material Schaeffler | 0507436000000 |
| Tip de bază | RNA6909 |
| Cod BearingX | RNA6909-ZW-XL |
| Masa | 345.15 g |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Colivie | Standard | |
| Orificiu de ungere | Cu | Cu |
| Acoperire | Fără | |
| Tip etanșare | Fără | |
| Rail connector | Fără | |
| Număr de rânduri | ZW | Execuție pe două rânduri |

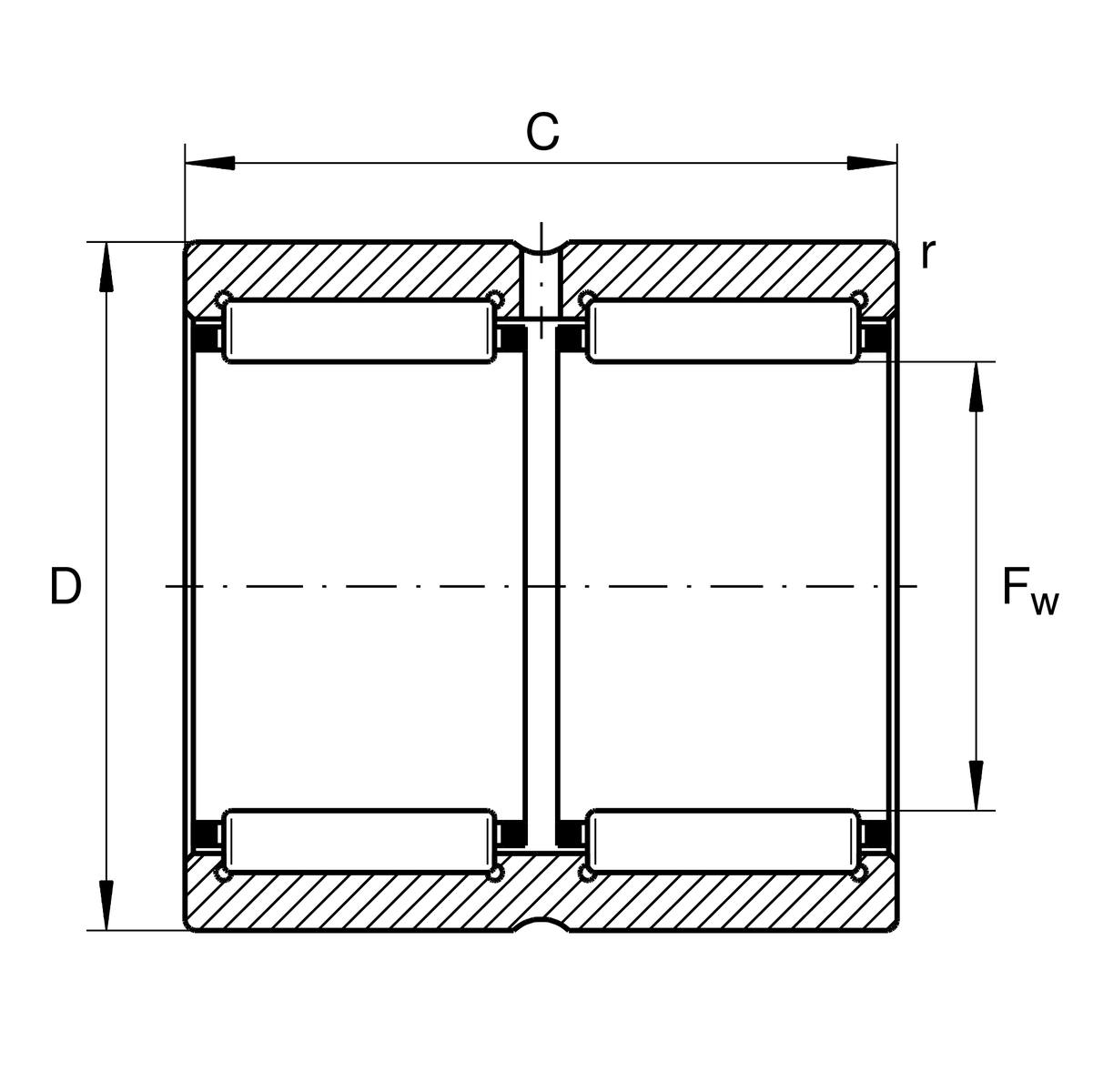

Dimensiuni principale și date de performanță
| F w | Diametru sub role | 52 mm |
| D | Diametru exterior | 68 mm |
| C r | Sarcină dinamică de bază, radială | 79.000 N |
| C 0r | Sarcină statică de bază, radială | 127.000 N |
| C ur | Limită de sarcină la oboseală, radială | 21.800 N |
| n G | Turație limită | 8.600 1/min |
| n G unsoare | Turație limită pentru lubrifiere cu unsoare | 5.200 1/min |
| n ϑr | Turație de referință | 4.950 1/min |
| ≈m | Masă | 345,15 g |
Dimensiuni detaliate
| r min | Dimensiune minimă a teșiturii | 0,6 mm |
| C | Lățime inel exterior | 40 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
