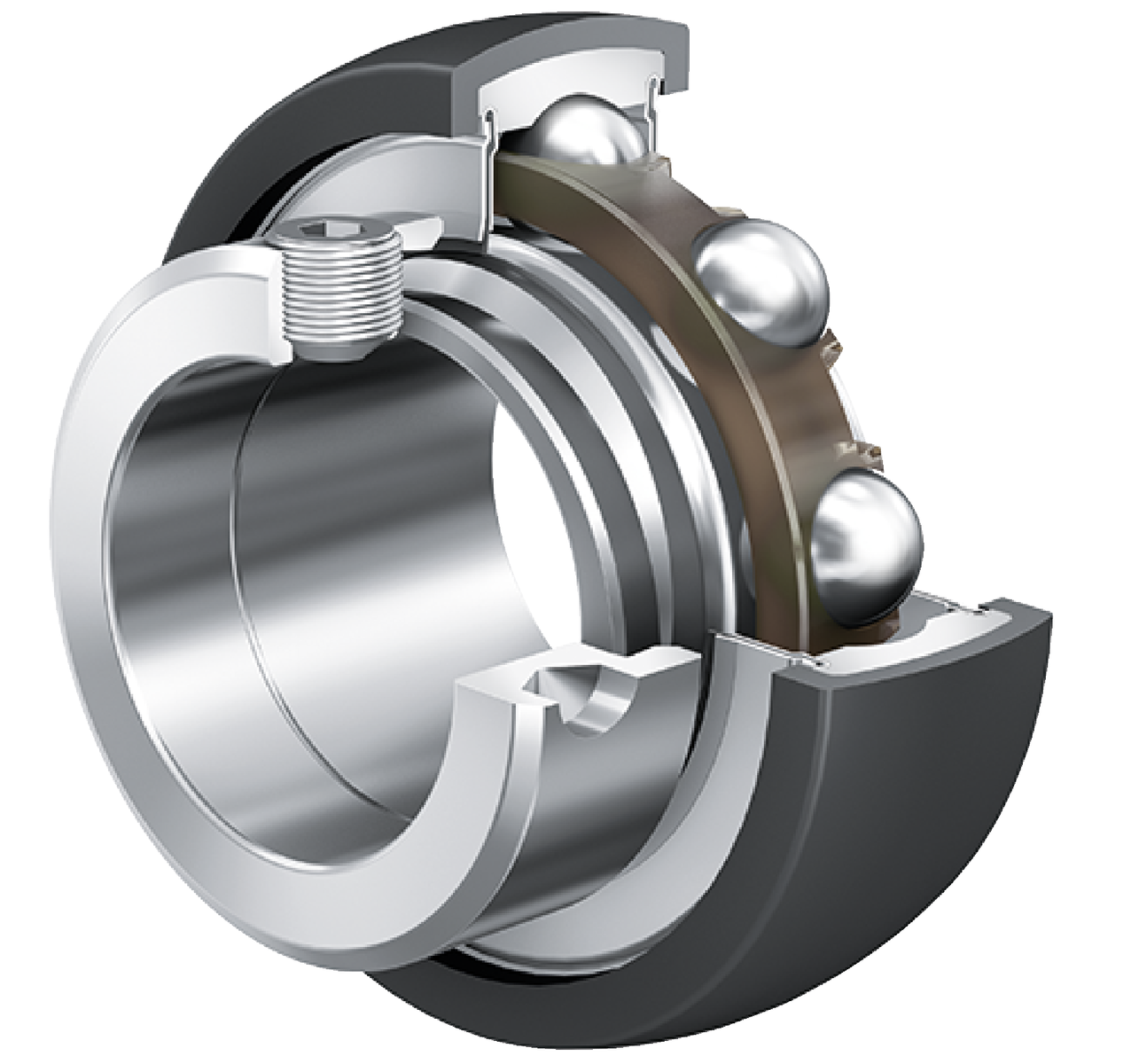

Fotografia produsului are caracter informativ
RABRB35/80-XL-FA106+INA
Date tehnice INA/Schaeffler
RABRB35/80-XL-FA106 - Rulment radial tip insert cu bile
Rulmenți radiali tip insert cu bile RABR, cu inserție intermediară din cauciuc, fixare cu colier excentric de blocare, etanșări P pe ambele părți
d35 mmDiametru interior
D80,2 mmDiametru exterior
C r25.500 NSarcină dinamică de bază, radială
C 0r15.300 NSarcină statică de bază, radială
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială în două direcții
Lubrifiere pe durată de viață / fără întreținere
Lubrifiere cu unsoare
Etanșat pe ambele părți
Eroare unghiulară statică și nealinierePrezentare produs
| Cod produs | RABRB35/80-XL-FA106 |
|---|---|
| Tip produs | Rulment radial tip insert cu bile |
| Marcă | INA |
| Număr material Schaeffler | 0009260510000 |
| Tip de bază | RABRB35/80 |
| Cod BearingX | RABRB35/80-XL-FA106 |
| Masă | 0.54 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Instrucțiune de fabricație | FA106 | Rulment supus testării speciale de zgomot |

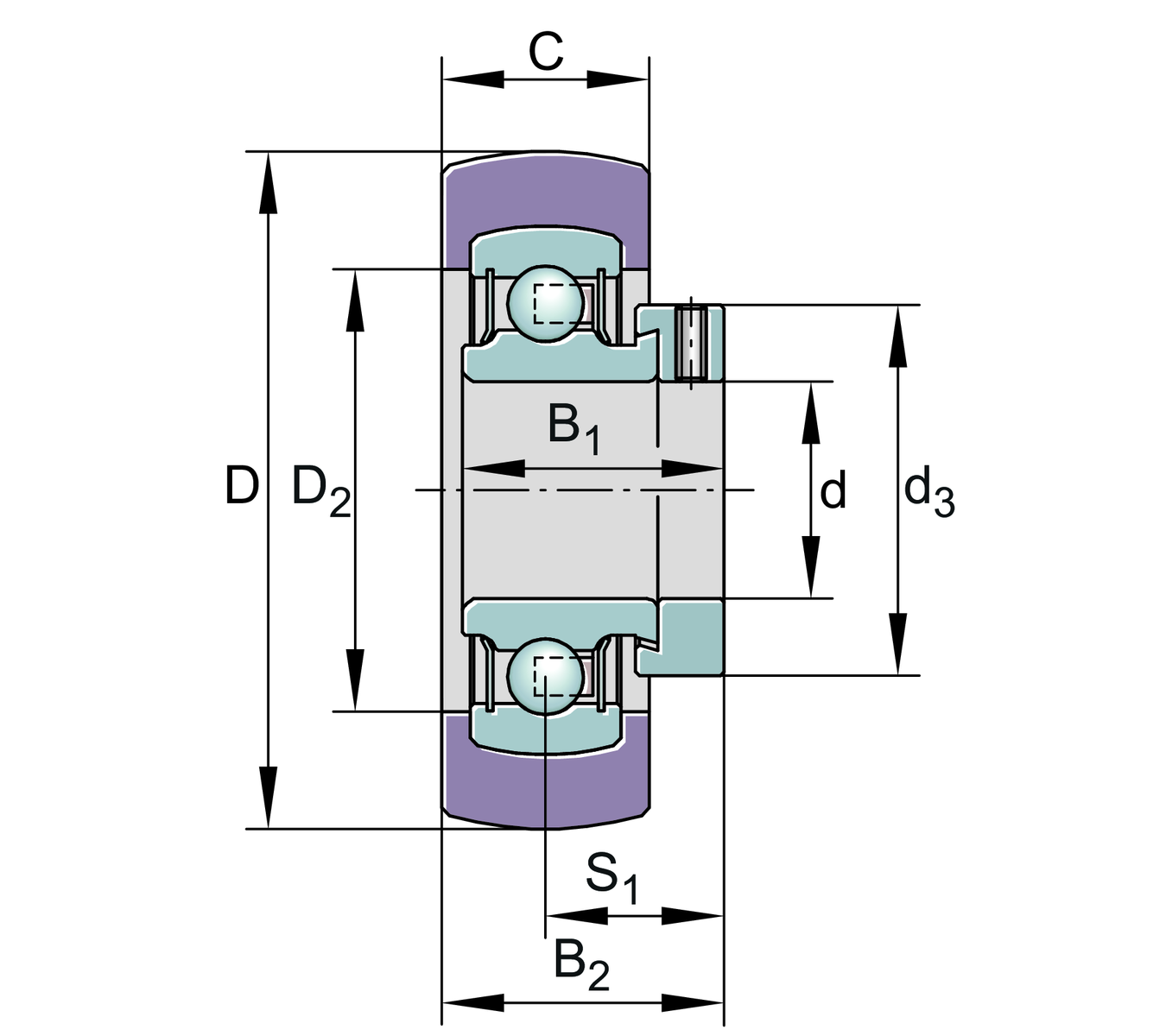

Dimensiuni principale și date de performanță
| d | Diametru interior | 35 mm |
| D | Diametru exterior | 80,2 mm |
| C | Lățime inel exterior | 24 mm |
| B 2 | Lățime totală | 41,4 mm |
| B 1 | Lățime totală colier de blocare | 39 mm |
| C r | Sarcină dinamică de bază, radială | 25.500 N |
| C 0r | Sarcină statică de bază, radială | 15.300 N |
| C ur | Limită de sarcină la oboseală, radială | 650 N |
| Capacitate de încărcare (rubber interliner) | 2.700 N | |
| ≈m | Masă | 0,54 kg |
Dimensiuni detaliate
| S 1 | Distanță cale de rulare până la colierul de blocare | 29,4 mm |
| D 2 | Diametru flanșă inserție intermediară din cauciuc | 62 mm |
| d 3 | Diametru exterior colier de blocare/piuliță de blocare | 55 mm |
Factori de calcul
| f 0 | Factor de calcul | 13,8 |
Informații suplimentare
| Denumire rulment | RAE35-XL-NPP-B-FA106 | |
| Shore A | Hardness rubber interliner | 70 ° |
