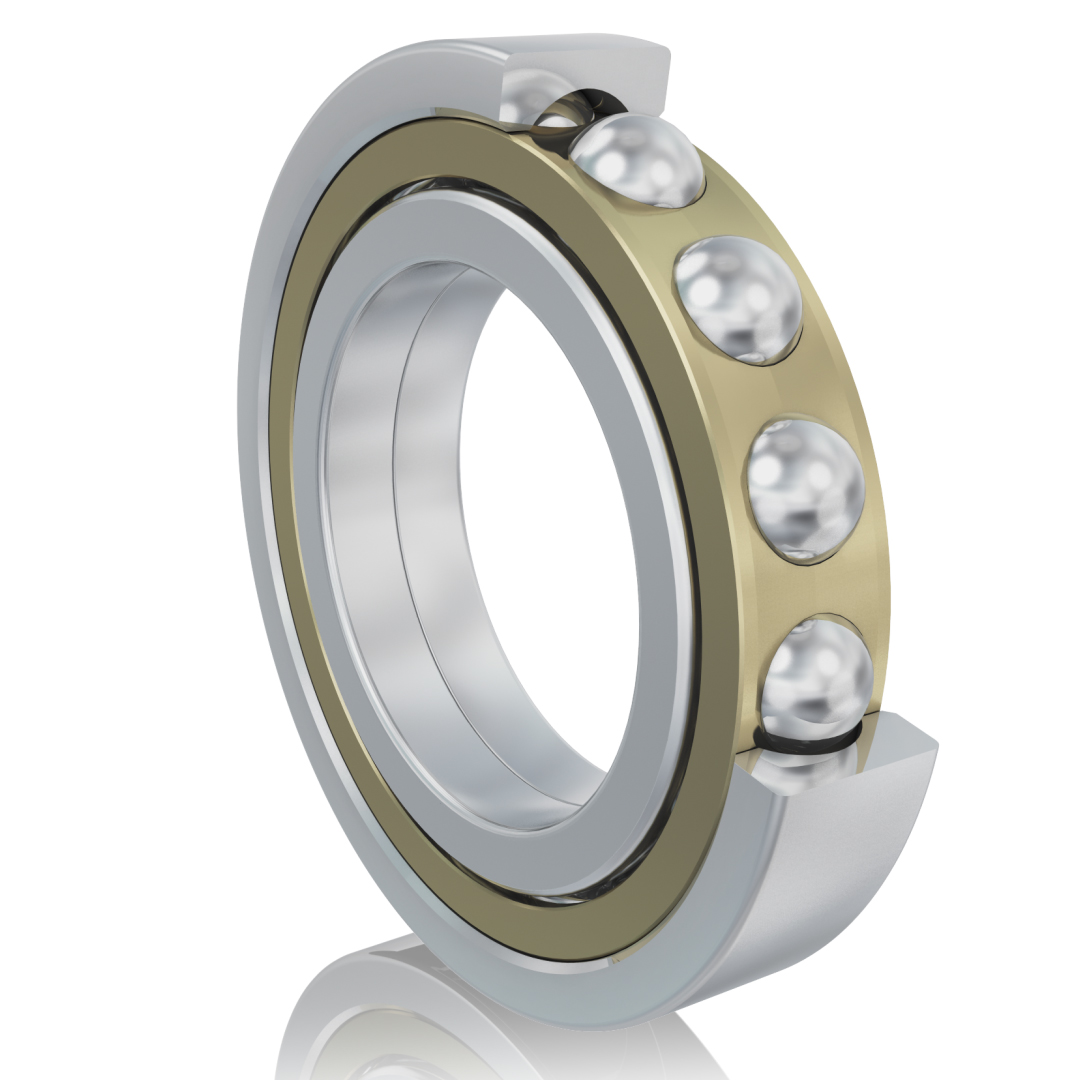

Fotografia produsului are caracter informativ

QJ214-XL-MPA+FAG

Date tehnice FAG/Schaeffler

QJ214-XL-MPA - Rulment cu contact în patru puncte

Rulment cu contact în patru puncte QJ2..-XL-MPA, X-life, colivie masivă din alamă

d70 mmDiametru interior

D125 mmDiametru exterior

B24 mmLățime

C r118.000 NSarcină dinamică de bază, radială

C 0r114.000 NSarcină statică de bază, radială

n G10.700 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială în două direcții

Lubrifiere cu unsoare

Lubrifiere cu ulei

Neetanșat

Cod produs	QJ214-XL-MPA
Tip produs	Rulment cu contact în patru puncte
Marcă	FAG
Număr material Schaeffler	0167423110000
Tip de bază	QJ214
Cod BearingX	QJ214-XL-MPA
Masa	1.31 kg
CAD disponibil	Da
Date de calcul disponibile	Da

Clasă de toleranță	PN	Normal (ISO 492:2023)
Colivie	MPA	Colivie masivă din alamă, inel exterior guided
Stabilizare dimensională / termică	S0	Inele stabilizate dimensional până la 150 °C
Joc axial intern	CN	Grupa N (CN)

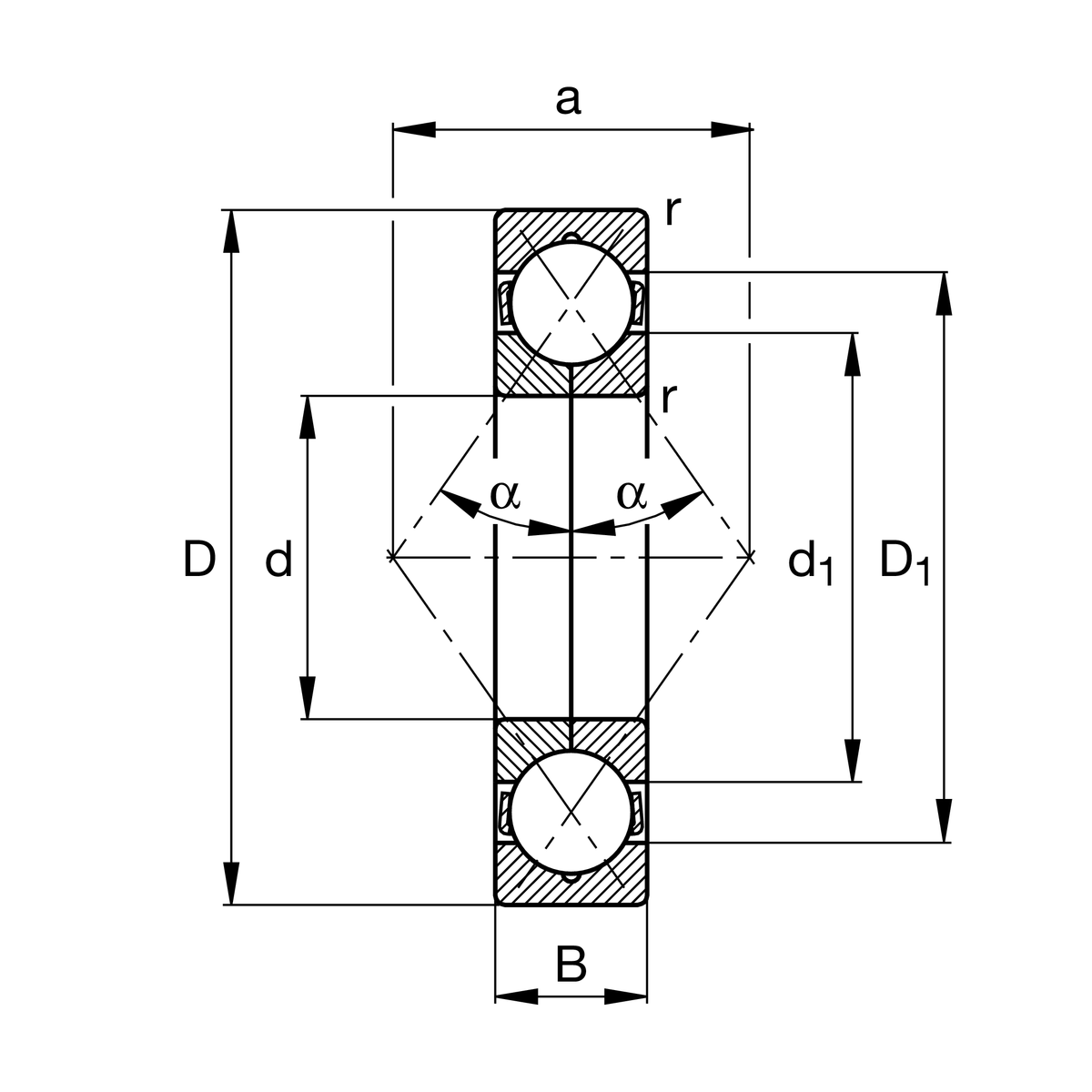

d	Diametru interior	70 mm
D	Diametru exterior	125 mm
B	Lățime	24 mm
C r	Sarcină dinamică de bază, radială	118.000 N
C 0r	Sarcină statică de bază, radială	114.000 N
C ur	Limită de sarcină la oboseală, radială	8.700 N
n G	Turație limită	10.700 1/min
n ϑr	Turație de referință	4.700 1/min
≈m	Masă	1,31 kg

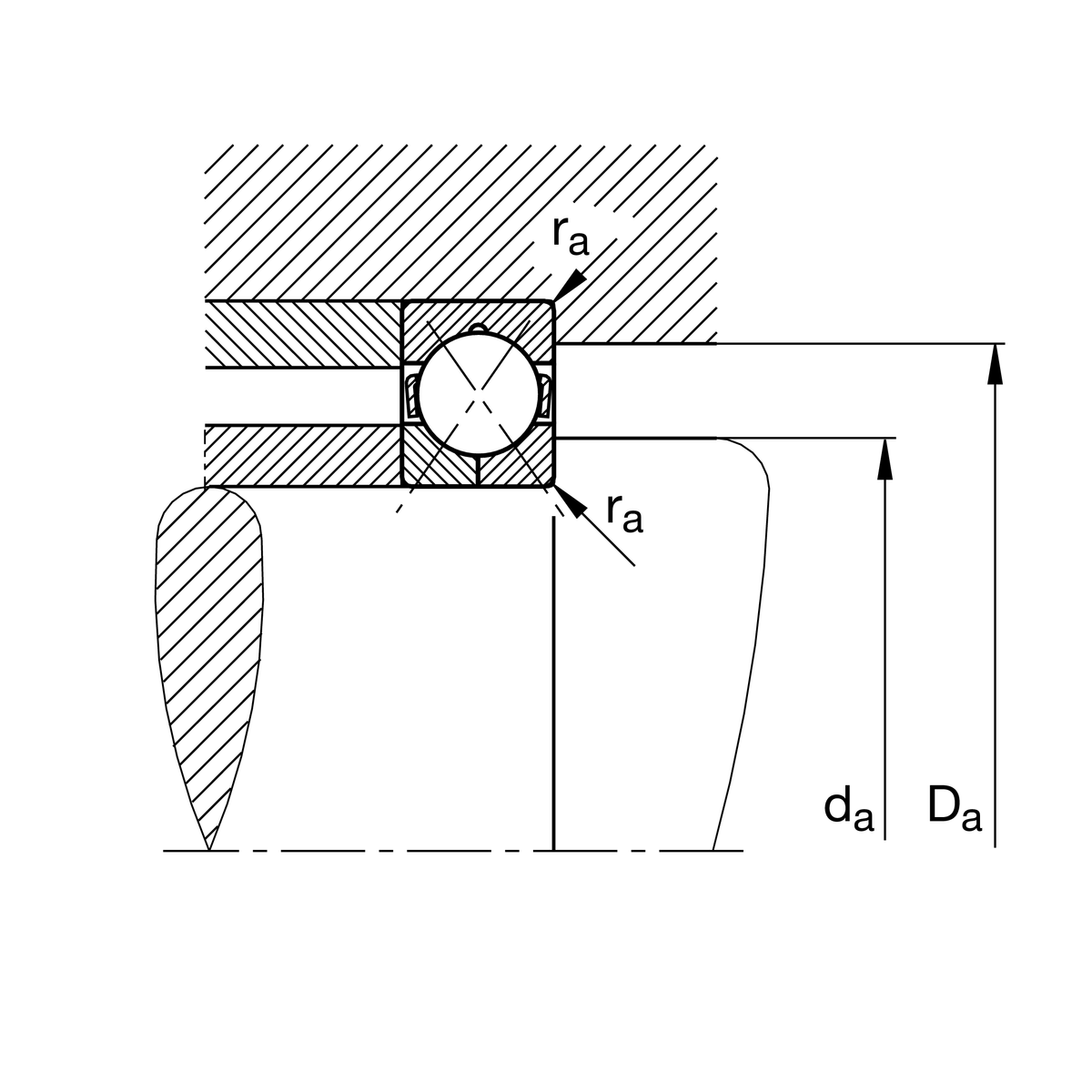

d a min	Diametru minim al umărului arborelui	79 mm
D a max	Diametru maxim al umărului carcasei	116 mm
r a max	Rază maximă de racordare	1,5 mm

r min	Dimensiune minimă a teșiturii	1,5 mm
D 1	Diametru umăr inel exterior	106,25 mm
d 1	Diametru umăr inel interior	89,1 mm
a	Distanța dintre vârfurile conurilor de presiune	68,3 mm
α	Unghi de contact	35 °

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	150 °C
