RNA2200-2RSR+INA
Date tehnice INA/Schaeffler

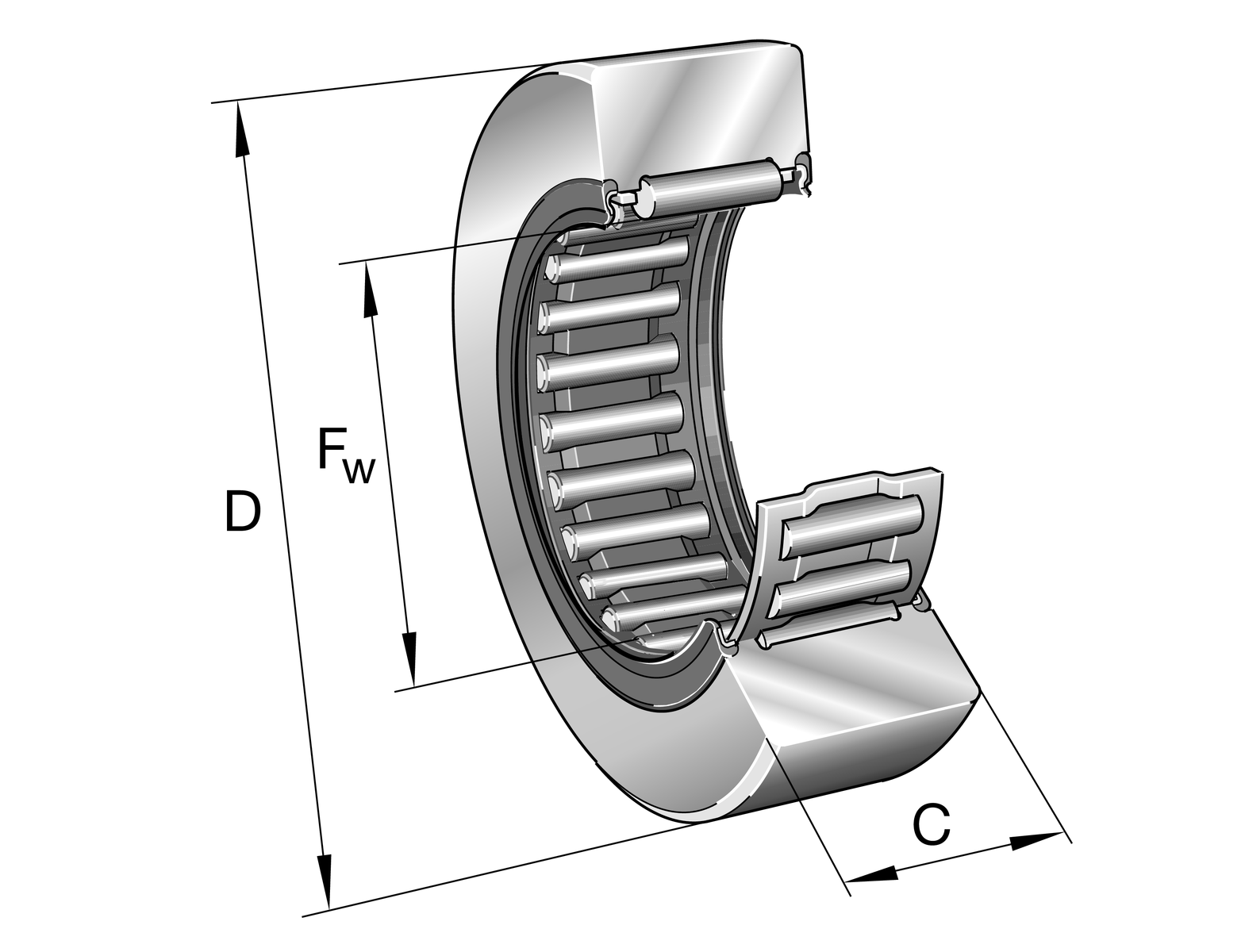

RNA2200-2RSR - Rolă de ghidare cu jug
Role de ghidare cu jug RNA22..-2RSR, pe un singur rând rulmenți cu ace cu inel exterior cu perete foarte gros, ansamblu ace-colivie, fără inel interior, fără ghidare axială a inelului exterior, etanșare cu buză cu efect radial pe ambele părți, inelul interior poate fi montat separat
D30 mmDiametru exterior
Sarcină radială
Lubrifiere pe durată de viață / fără întreținere
Lubrifiere cu unsoare
Etanșat pe ambele părțiPrezentare produs
| Cod produs | RNA2200-2RSR |
|---|---|
| Tip produs | Rolă de ghidare cu jug |
| Marcă | INA |
| Număr material Schaeffler | 0000271970000 |
| Tip de bază | RNA2200 |
| Cod BearingX | RNA2200-2RSR |
| Masă | 52 g |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Tip etanșare | 2RSR | Etanșare cu buză pe ambele părți |
| Inel exterior profile | R500 | R500 |
Dimensiuni principale și date de performanță
| D | Diametru exterior | 30 mm |
| F w | Diametru sub role | 14 mm |
| C | Lățime inel exterior | 13,8 mm |
| C r w | Sarcină dinamică de bază, radială | 6.100 N |
| C 0r w | Sarcină statică de bază, radială | 6.900 N |
| C ur w | Limită de sarcină la oboseală, radială | 1.120 N |
| n D G | Turație pentru lubrifiere permanentă cu unsoare | 5.500 1/min |
| ≈m | Masă | 52 g |

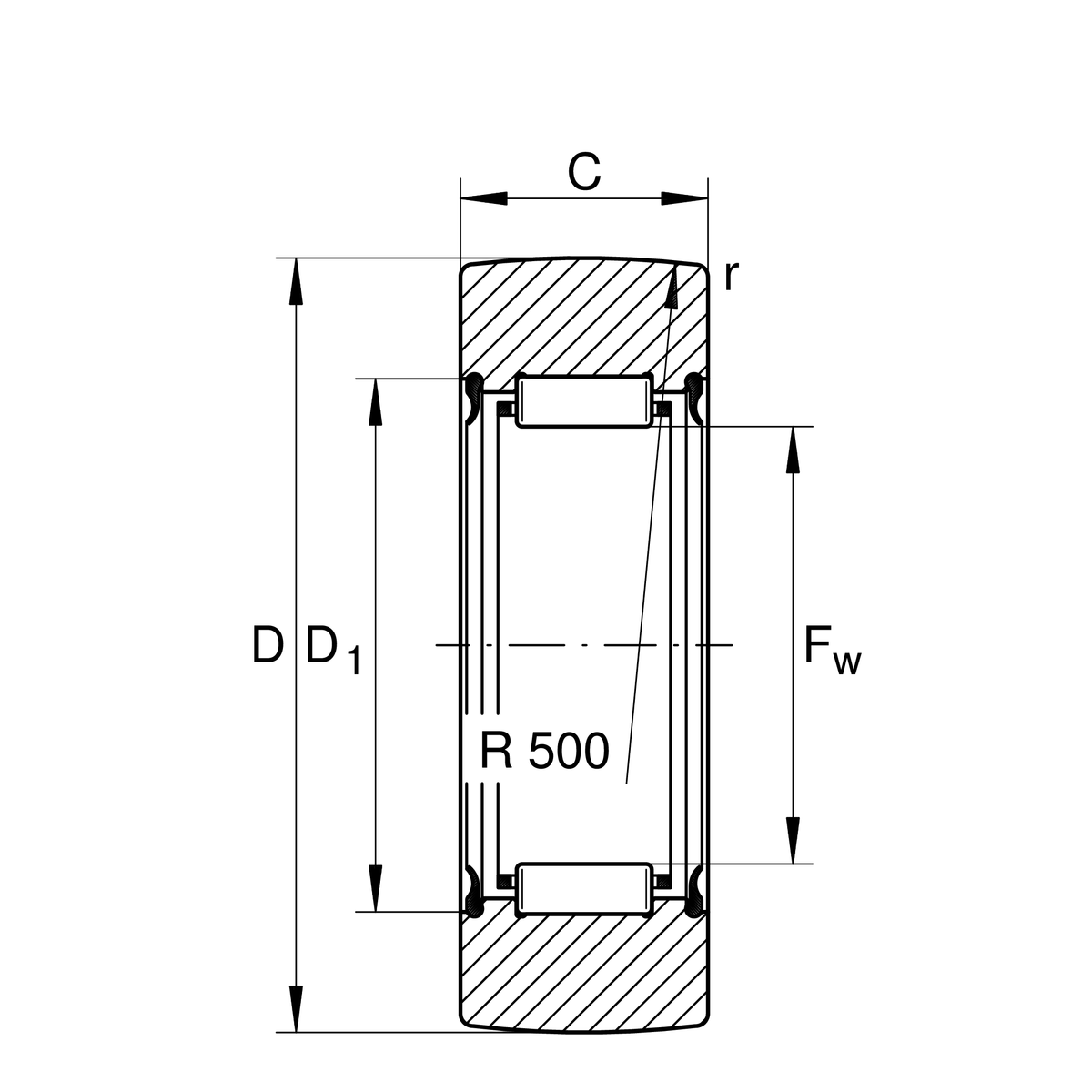

Dimensiuni detaliate
| D 1 min | Dimensiune minimă de montaj | 20 mm |
| r min | Dimensiune minimă a teșiturii | 0,6 mm |
| R | Rază profil exterior inel exterior | 500 mm |
Documente
- Fișă tehnică produs RNA2200-2RSRPDF produs
- MH1 Demontare mecanicăBroșură tehnică
- MH1 Montare mecanicăBroșură tehnică
- MH1 Demontare hidraulicăBroșură tehnică
- MH1 Principii tehniceBroșură tehnică
- MH1 TabeleBroșură tehnică
- MH1 Montare hidraulicăBroșură tehnică
