RCJY60-XL-N+INA
Date tehnice INA/Schaeffler
RCJY60-XL-N - Unitate de lagăr cu flanșă
Unități de lagăr RCJY, unități de lagăr cu flanșă în patru șuruburi, fontă, șuruburi de fixare în inelul interior, etanșări R
d60 mmDiametru interior
C r56.000 NSarcină dinamică de bază, radială
C 0r36.000 NSarcină statică de bază, radială
B65,1 mmLățime
Prezentare produs
| Cod produs | RCJY60-XL-N |
|---|---|
| Tip produs | Unitate de lagăr cu flanșă |
| Marcă | INA |
| Număr material Schaeffler | 0945699910000 |
| Tip de bază | RCJY60 |
| Masa | 3.929 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Groove | N | Carcasă din fontă cu canal degajat pentru capace de capăt |
| Material | GG | Fontă cenușie |
Dimensiuni principale și date de performanță
| d | Diametru interior | 60 mm |
| L | Lățime flanșă | 175 mm |
| U | Înălțime totală unitate | 73,7 mm |
| C r | Sarcină dinamică de bază, radială | 56.000 N |
| C 0r | Sarcină statică de bază, radială | 36.000 N |
| C ur | Limită de sarcină la oboseală, radială | 1.870 N |
| ≈m | Masă | 3,929 kg |
Dimensiuni de montaj
| J | Distanță alezaje de fixare | 143 mm |
| N | Alezaj de fixare | 18 mm |
| n | Număr de orificii de înșurubare | 4 |

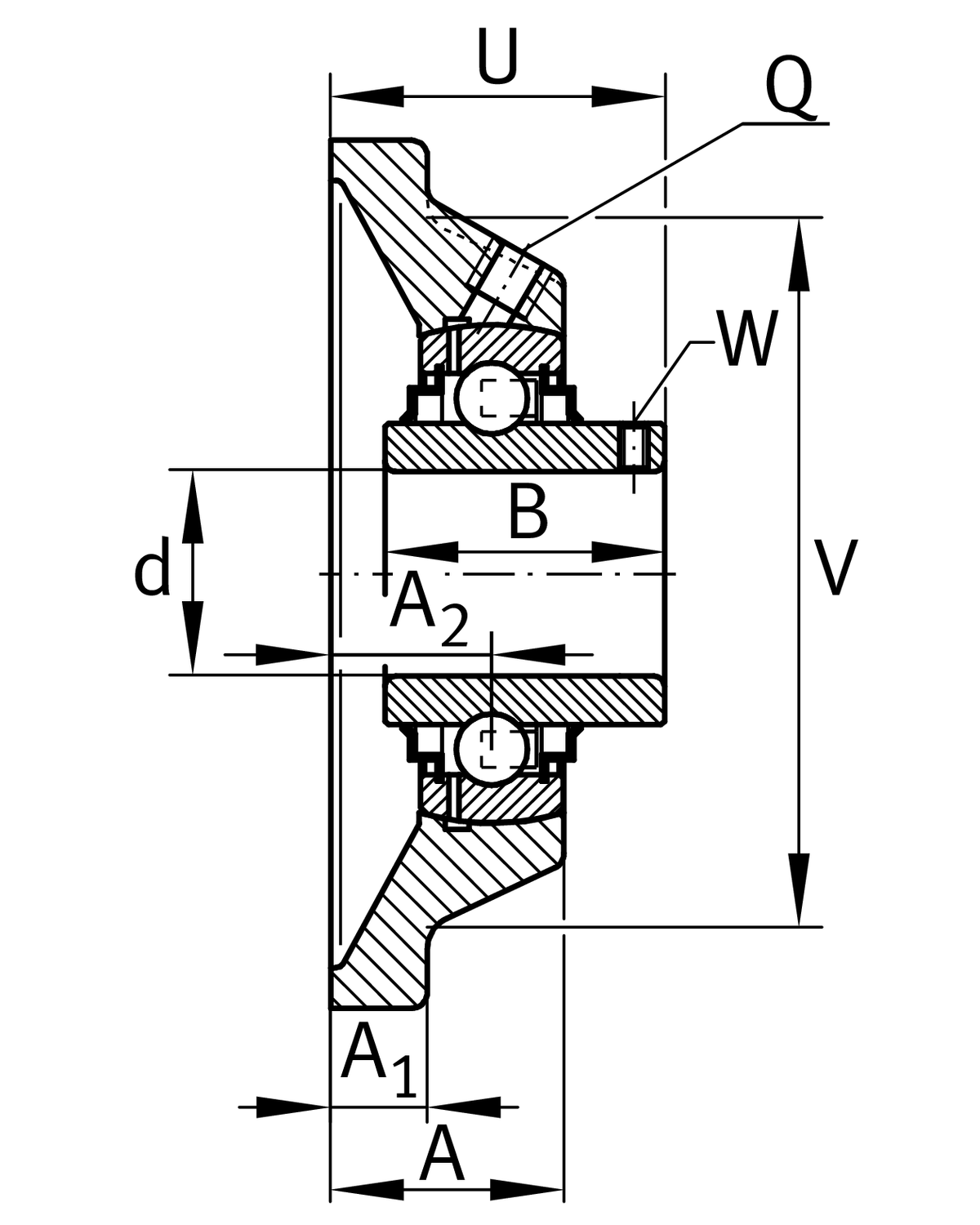

Dimensiuni detaliate
| A | Înălțime carcasă | 47,5 mm |
| A 1 | Grosime flanșă | 16 mm |
| A 2 | Distanță cale de rulare | 34 mm |
| B | Lățime | 65,1 mm |
| V | Diametru umăr carcasă | 150 mm |
| Q | Filet racord pentru ungere | M6 |
Informații suplimentare
| Număr de carcase | 1 | |
| Carcasă | CJ12 | |
| Denumire rulment | GYE60-XL-KRR-B | |
| Protecting cap | KASK12 |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
