RCJY30-XL-N+INA
Date tehnice INA/Schaeffler
RCJY30-XL-N - Unitate de lagăr cu flanșă
Unități de lagăr RCJY, unități de lagăr cu flanșă în patru șuruburi, fontă, șuruburi de fixare în inelul interior, R etanșări
d30 mmDiametru interior
C r20.700 NSarcină dinamică de bază, radială
C 0r11.300 NSarcină statică de bază, radială
B38,1 mmLățime
Prezentare produs
| Cod produs | RCJY30-XL-N |
|---|---|
| Tip produs | Unitate de lagăr cu flanșă |
| Marca | INA |
| Numar material Schaeffler | 0008645520000 |
| Tip de baza | RCJY30 |
| Cod BearingX | RCJY30-XL-N |
| Masa | 1.1 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Varianta tehnica si sufixe
| Groove | N | Carcasă din fontă cu canal degajat pentru capace de capăt |
| Material | GG | Fontă cenușie |
Dimensiuni principale și date de performanță
| d | Diametru interior | 30 mm |
| L | Lățime flanșă | 108 mm |
| U | Înălțime totală unitate | 42,2 mm |
| C r | Sarcină dinamică de bază, radială | 20.700 N |
| C 0r | Sarcină statică de bază, radială | 11.300 N |
| C ur | Limită de sarcină la oboseală, radială | 480 N |
| ≈m | Masă | 1,1 kg |
Dimensiuni de montaj
| J | Distanță alezaje de fixare | 82,5 mm |
| N | Alezaj de fixare | 11,5 mm |
| W | Lățime of flats | 3 mm |
| n | Număr de orificii de înșurubare | 4 |

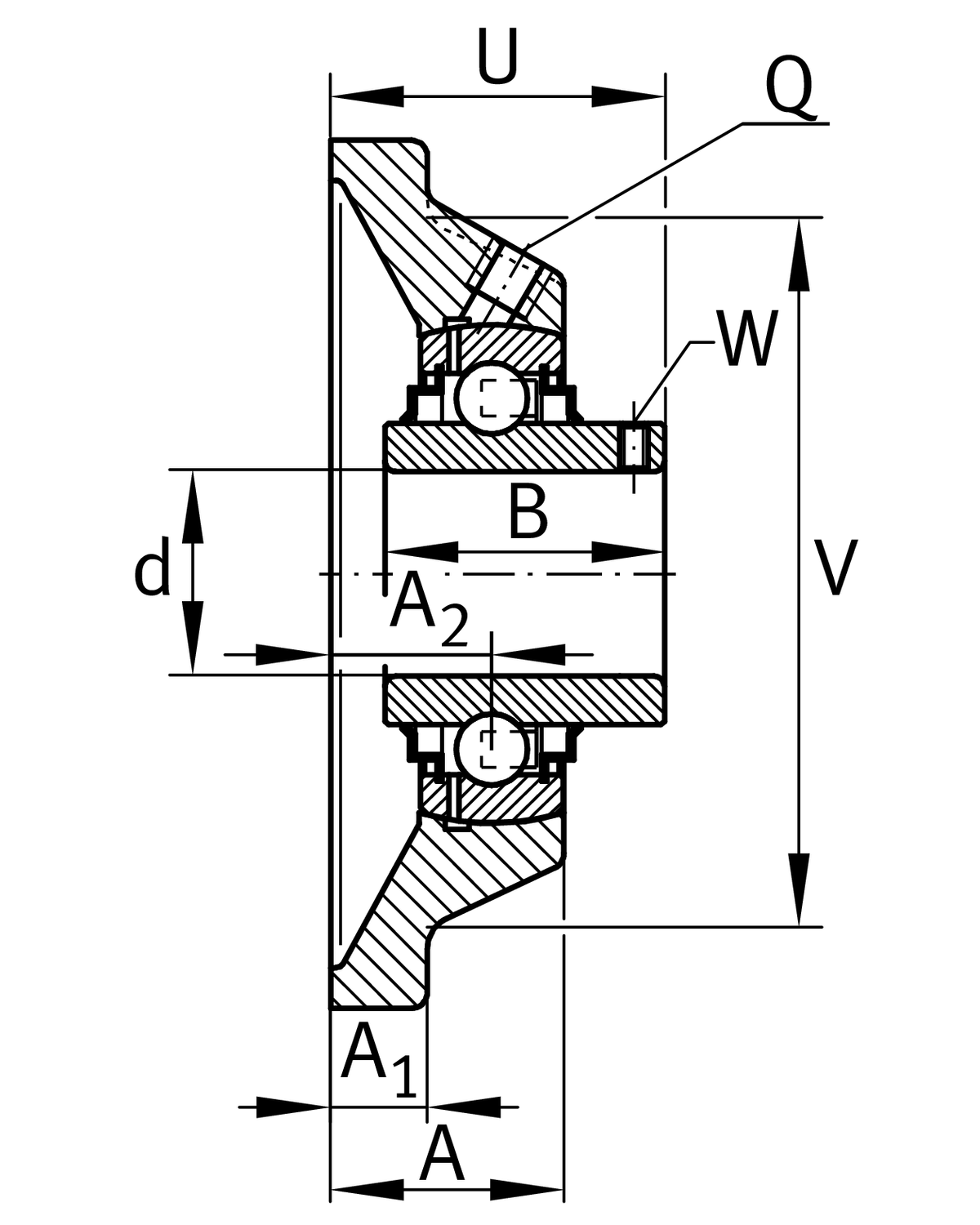

Dimensiuni detaliate
| A | Înălțime carcasă | 31 mm |
| A 1 | Grosime flanșă | 12 mm |
| A 2 | Distanță cale de rulare | 20 mm |
| B | Lățime | 38,1 mm |
| V | Diametru umăr carcasă | 85 mm |
| Q | Filet racord pentru ungere | M6 |
Additional information
| Număr de carcase | 1 | |
| Carcasă | CJ06-N | |
| Denumire rulment | GYE30-XL-KRR-B | |
| Protecting cap | KASK06 |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 100 °C |
