RCJTY30-XL-N+INA
Date tehnice INA/Schaeffler
RCJTY30-XL-N - Unitate de lagăr cu flanșă
Unități de lagăr RCJTY, unități de lagăr cu flanșă în două șuruburi, fontă, șuruburi de fixare în inelul interior, etanșări R
d30 mmDiametru interior
C r19.500 NSarcină dinamică de bază, radială
C 0r11.300 NSarcină statică de bază, radială
B38,1 mmLățime
Prezentare produs
| Cod produs | RCJTY30-XL-N |
|---|---|
| Tip produs | Unitate de lagăr cu flanșă |
| Marcă | INA |
| Număr material Schaeffler | 0008687790000 |
| Tip de bază | RCJTY30 |
| Cod BearingX | RCJTY30-XL-N |
| Masa | 0.83 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Groove | N | Carcasă din fontă cu canal degajat pentru capace de capăt |
| Material | GG | Fontă cenușie |
Dimensiuni principale și date de performanță
| d | Diametru interior | 30 mm |
| L | Lățime flanșă | 80 mm |
| H | Înălțime flanșă | 142 mm |
| U | Înălțime totală unitate | 42,2 mm |
| C r | Sarcină dinamică de bază, radială | 19.500 N |
| C 0r | Sarcină statică de bază, radială | 11.300 N |
| C ur | Limită de sarcină la oboseală, radială | 480 N |
| ≈m | Masă | 0,83 kg |
Dimensiuni de montaj
| J | Distanță alezaje de fixare | 116,5 mm |
| N | Alezaj de fixare | 11,5 mm |
| n | Număr de orificii de înșurubare | 2 |

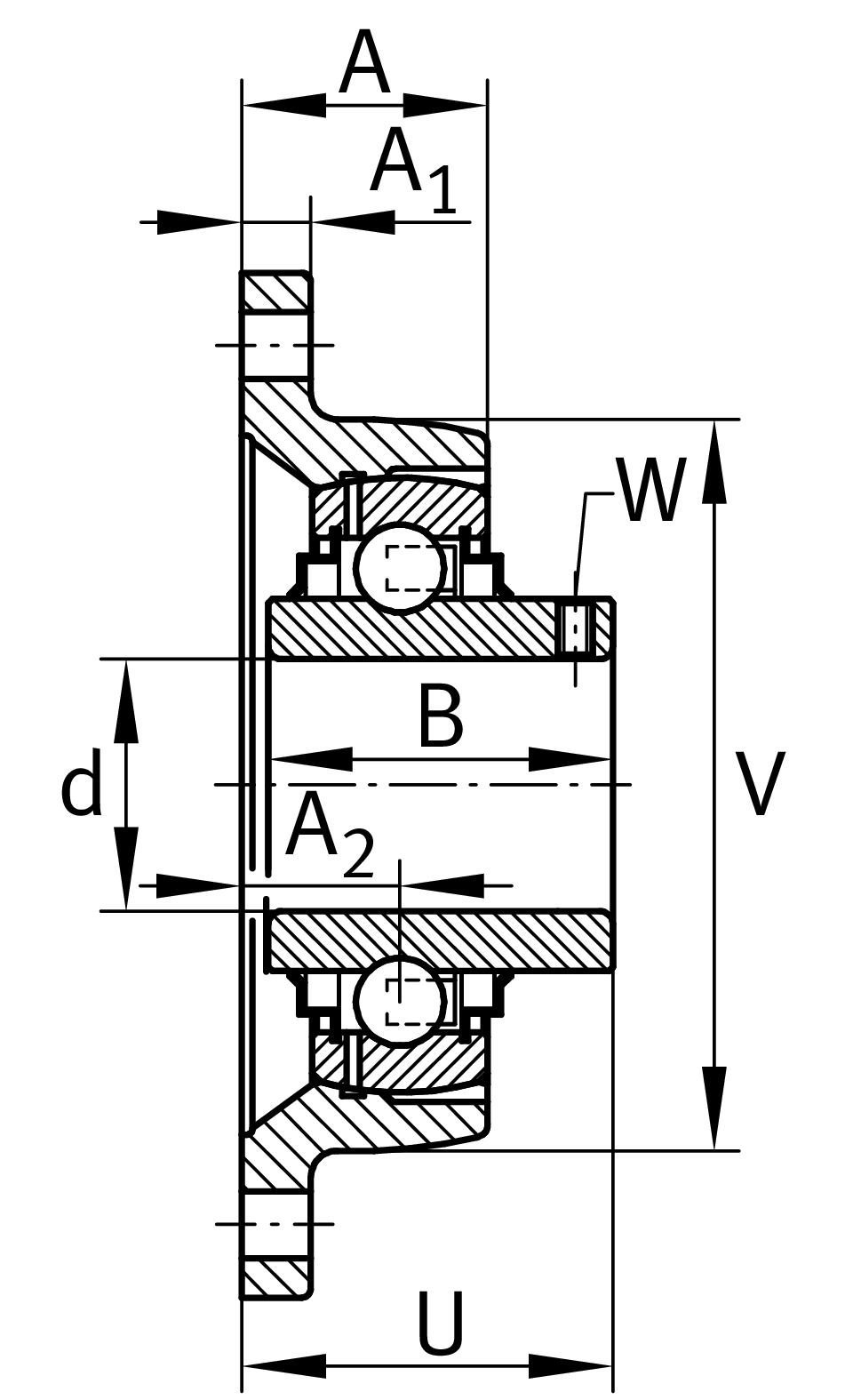

Dimensiuni detaliate
| A | Înălțime carcasă | 31 mm |
| A 1 | Grosime flanșă | 12 mm |
| A 2 | Distanță cale de rulare | 20 mm |
| B | Lățime | 38,1 mm |
| V | Diametru umăr carcasă | 80 mm |
| Q | Filet racord pentru ungere | M6 |
Informații suplimentare
| Carcasă | GEHCJT06-GG-N | |
| Denumire rulment | GYE30-XL-KRR-B | |
| Protecting cap | KASK06 |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 100 °C |
