RCJT60-XL-N+INA
Date tehnice INA/Schaeffler
RCJT60-XL-N - Unitate de lagăr cu flanșă
Unități de lagăr RCJT, unități de lagăr cu flanșă în două șuruburi, fontă, colier excentric de blocare, etanșări R
d60 mmDiametru interior
C r56.000 NSarcină dinamică de bază, radială
C 0r36.000 NSarcină statică de bază, radială
Prezentare produs
| Cod produs | RCJT60-XL-N |
|---|---|
| Tip produs | Unitate de lagăr cu flanșă |
| Marcă | INA |
| Număr material Schaeffler | 0947315000000 |
| Tip de bază | RCJT60 |
| Cod BearingX | RCJT60-XL-N |
| Masa | 3.869 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Groove | N | Carcasă din fontă cu canal degajat pentru capace de capăt |
| Material | GG | Fontă cenușie |
Dimensiuni principale și date de performanță
| d | Diametru interior | 60 mm |
| L | Lățime flanșă | 138 mm |
| H | Înălțime flanșă | 238 mm |
| U | Înălțime totală unitate | 80,8 mm |
| C r | Sarcină dinamică de bază, radială | 56.000 N |
| C 0r | Sarcină statică de bază, radială | 36.000 N |
| C ur | Limită de sarcină la oboseală, radială | 1.710 N |
| ≈m | Masă | 3,869 kg |
Dimensiuni de montaj
| J | Distanță alezaje de fixare | 202 mm |
| N | Alezaj de fixare | 18 mm |
| n | Număr de orificii de înșurubare | 2 |
| W | Lățime of flats | 5 mm |

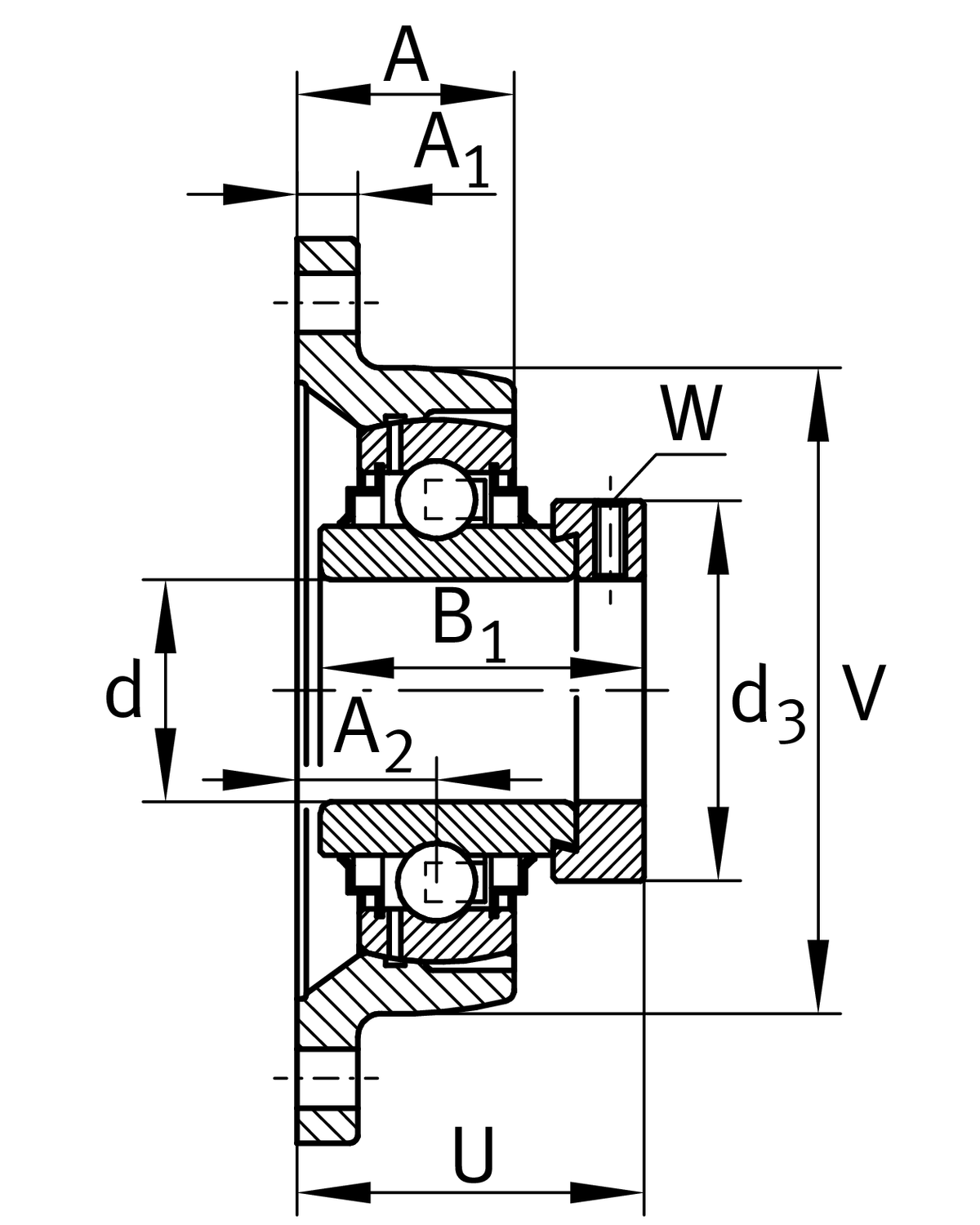

Dimensiuni detaliate
| A | Înălțime carcasă | 46 mm |
| A 1 | Grosime flanșă | 16 mm |
| A 2 | Distanță cale de rulare | 34 mm |
| B 1 | Lățime totală colier de blocare | 77,9 mm |
| V | Diametru umăr carcasă | 138 mm |
| Q | Filet racord pentru ungere | M6 |
| d 3 | Diametru exterior colier de blocare | 84 mm |
Informații suplimentare
| Număr de carcase | 1 | |
| Carcasă | CJT12 | |
| Denumire rulment | GE60-XL-KRR-B | |
| Protecting cap | KASK12 |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
