Fotografia produsului are caracter informativ
RATY40-XL+INA
Date tehnice INA/Schaeffler
RATY40-XL - Unitate de lagăr cu flanșă
Unități de lagăr RATY, unități de lagăr cu flanșă în două șuruburi, tablă de oțel, șuruburi de fixare în inelul interior, etanșări P
d40 mmDiametru interior
C r32.500 NSarcină dinamică de bază, radială
C 0r19.800 NSarcină statică de bază, radială
B39,5 mmLățime
Prezentare produs
| Cod produs | RATY40-XL |
|---|---|
| Tip produs | Unitate de lagăr cu flanșă |
| Marcă | INA |
| Număr material Schaeffler | 0008844480000 |
| Tip de bază | RATY40 |
| Cod BearingX | RATY40-XL |
| Masa | 0.91 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Material | Tablă de oțel |
Dimensiuni principale și date de performanță

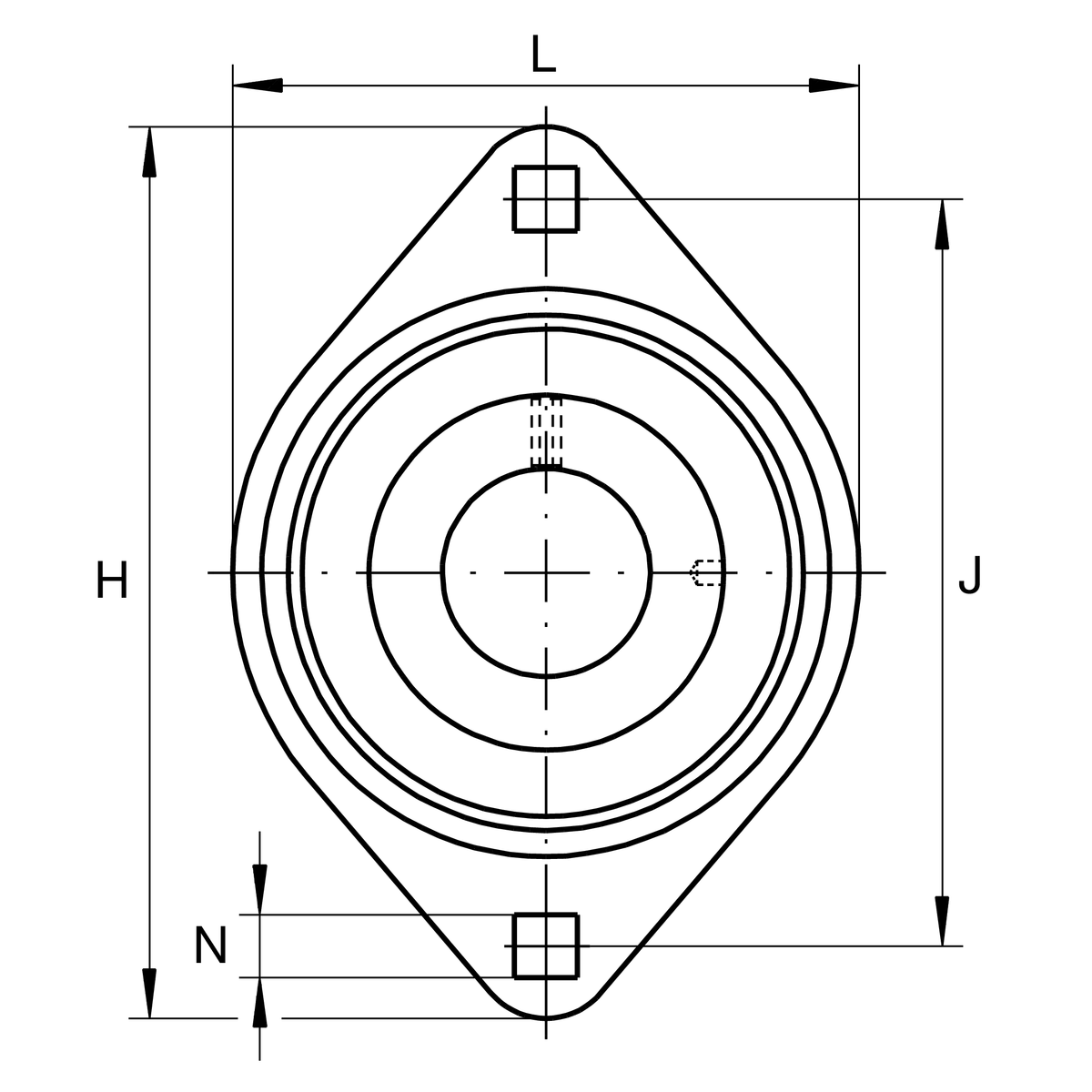

| d | Diametru interior | 40 mm |
| L | Lățime flanșă | 100 mm |
| H | Înălțime flanșă | 151 mm |
| U | Înălțime totală unitate | 32,5 mm |
| C r | Sarcină dinamică de bază, radială | 32.500 N |
| C 0r | Sarcină statică de bază, radială | 19.800 N |
| C ur | Limită de sarcină la oboseală, radială | 910 N |
| C 0r G | Capacitate portantă (carcasă) | 7.000 N |
| C g | Capacitate portantă (carcasă) | 7.000 N |
| ≈m | Masă | 0,91 kg |
Dimensiuni de montaj
| J | Distanță alezaje de fixare | 119 mm |
| N | Alezaj de fixare | 13,5 mm |
| N | Pătrat de fixare | 13,5 mm |
| n | Număr de orificii de înșurubare | 2 |

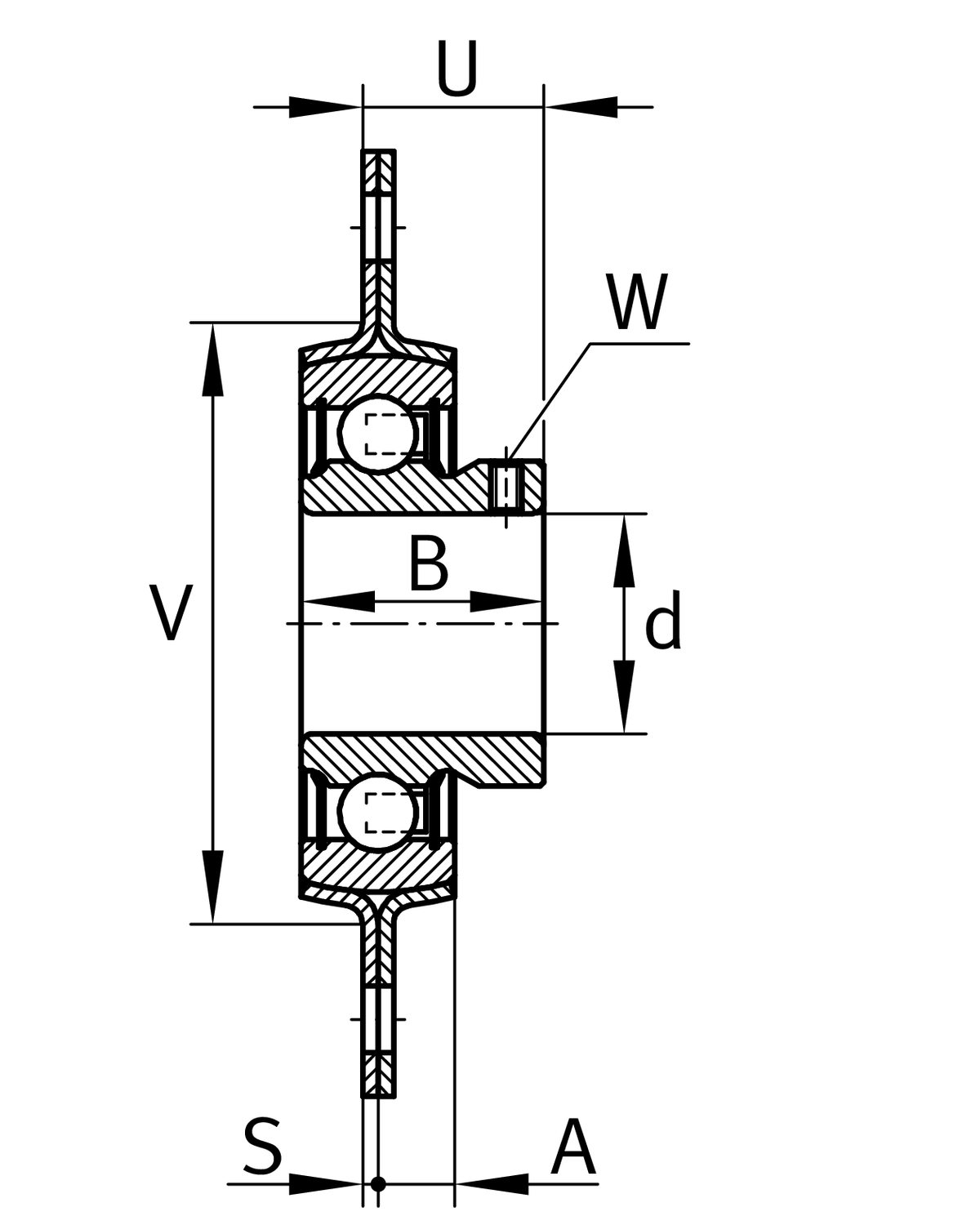

Dimensiuni detaliate
| A | Înălțime carcasă | 11,5 mm |
| B | Lățime | 39,5 mm |
| S 1 | Grosime flanșă | 3,5 mm |
| S | Grosime flanșă | 3,5 mm |
| V | Diametru umăr carcasă | 90 mm |
Informații suplimentare
| Număr de carcase | 2 | |
| Carcasă | FLAN80-MST | |
| Denumire rulment | GAY40-XL-NPP-B |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
