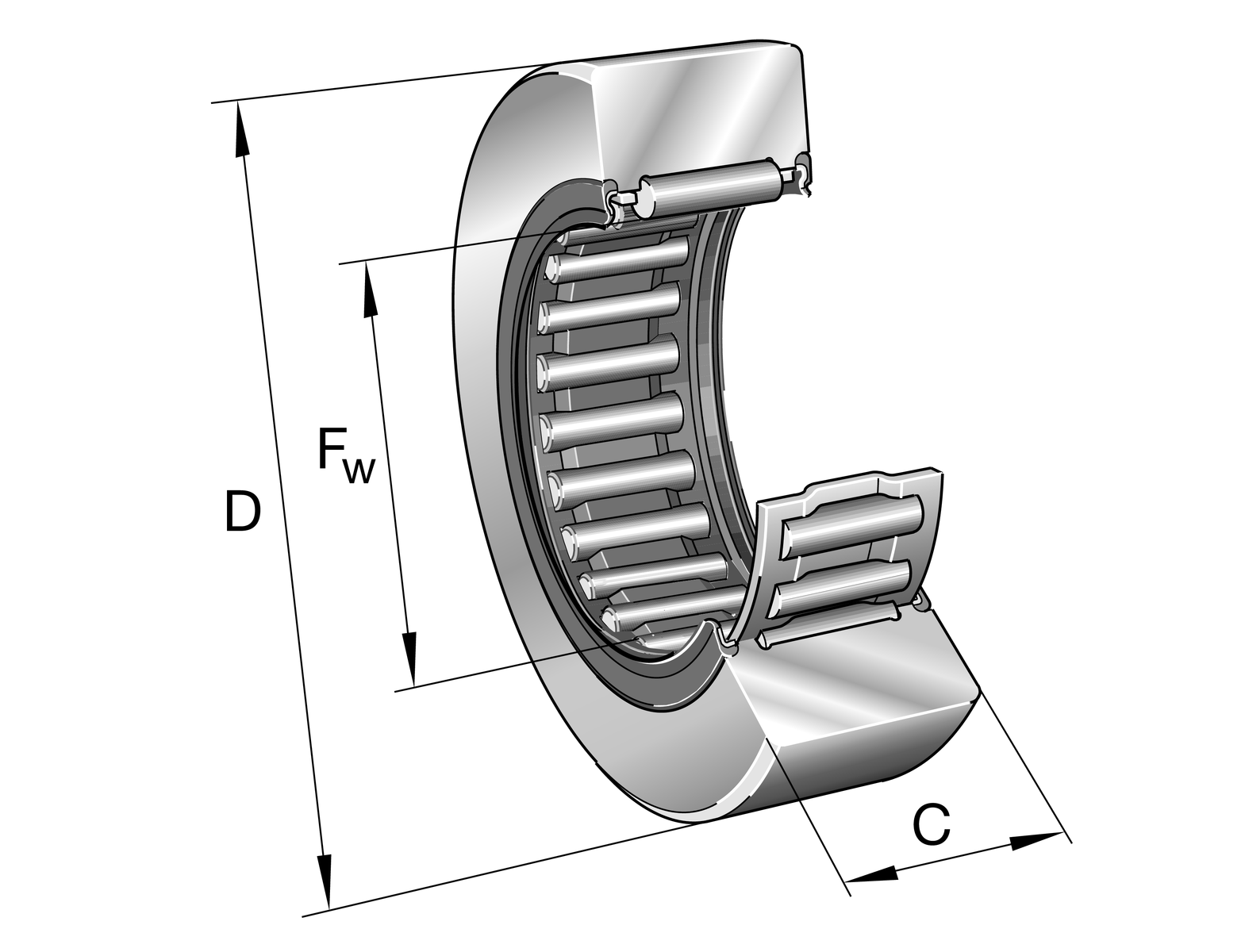

Fotografia produsului are caracter informativ
RNA2202-2RSR+INA
Date tehnice INA/Schaeffler
RNA2202-2RSR - Rolă de ghidare cu jug
Role de ghidare cu jug RNA22..-2RSR, pe un singur rând rulmenți cu ace cu inel exterior cu perete foarte gros, ansamblu ace-colivie, fără inel interior, fără ghidare axială a inelului exterior, etanșare cu buză cu efect radial pe ambele părți, inelul interior poate fi montat separat
D35 mmDiametru exterior
Sarcină radială
Lubrifiere pe durată de viață / fără întreținere
Lubrifiere cu unsoare
Etanșat pe ambele părțiPrezentare produs
| Cod produs | RNA2202-2RSR |
|---|---|
| Tip produs | Rolă de ghidare cu jug |
| Marcă | INA |
| Număr material Schaeffler | 0000272350000 |
| Tip de bază | RNA2202 |
| Cod BearingX | RNA2202-2RSR |
| Masă | 60 g |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Tip etanșare | 2RSR | Etanșare cu buză pe ambele părți |
| Inel exterior profile | R500 | R500 |
Dimensiuni principale și date de performanță
| D | Diametru exterior | 35 mm |
| F w | Diametru sub role | 20 mm |
| C | Lățime inel exterior | 13,8 mm |
| C r w | Sarcină dinamică de bază, radială | 6.700 N |
| C 0r w | Sarcină statică de bază, radială | 9.500 N |
| C ur w | Limită de sarcină la oboseală, radială | 1.400 N |
| n D G | Turație pentru lubrifiere permanentă cu unsoare | 3.400 1/min |
| ≈m | Masă | 60 g |

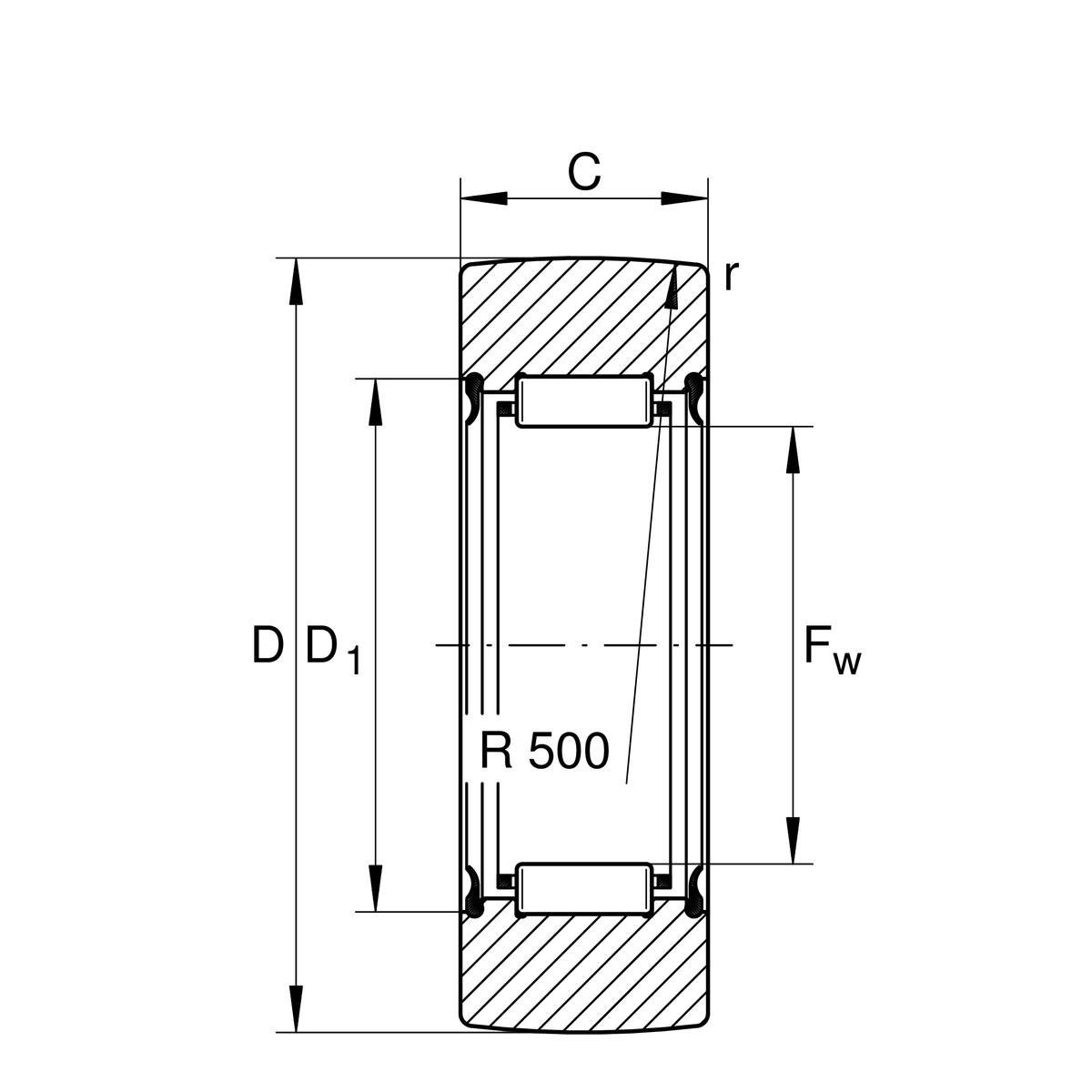

Dimensiuni detaliate
| D 1 min | Dimensiune minimă de montaj | 26 mm |
| r min | Dimensiune minimă a teșiturii | 0,6 mm |
| R | Rază profil exterior inel exterior | 500 mm |
