RME45-XL+INA
Date tehnice INA/Schaeffler
RME45-XL - Unitate de lagăr cu flanșă
Unități de lagăr RME, unități de lagăr cu flanșă în patru șuruburi, fontă, umăr de centrare, colier excentric de blocare, etanșări R
d45 mmDiametru interior
C r32.500 NSarcină dinamică de bază, radială
C 0r20.400 NSarcină statică de bază, radială
Prezentare produs
| Cod produs | RME45-XL |
|---|---|
| Tip produs | Unitate de lagăr cu flanșă |
| Marcă | INA |
| Număr material Schaeffler | 0009395950000 |
| Tip de bază | RME45 |
| Cod BearingX | RME45-XL |
| Masa | 2 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Material | GG | Fontă cenușie |

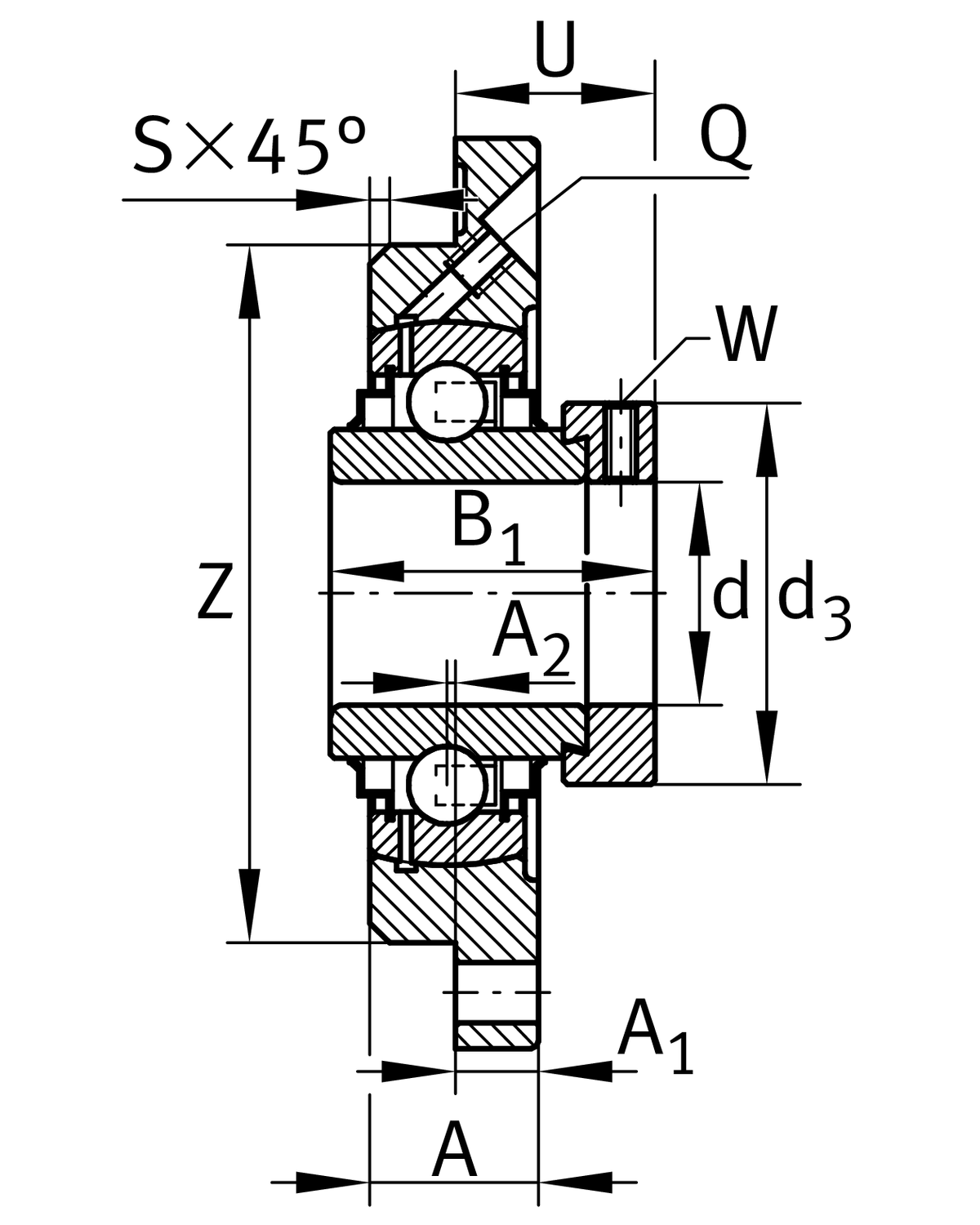

Dimensiuni principale și date de performanță
| d | Diametru interior | 45 mm |
| H | Înălțime flanșă | 155 mm |
| B 1 | Lățime totală colier de blocare | 56,5 mm |
| U | Înălțime totală unitate | 32,9 mm |
| C r | Sarcină dinamică de bază, radială | 32.500 N |
| C 0r | Sarcină statică de bază, radială | 20.400 N |
| C ur | Limită de sarcină la oboseală, radială | 970 N |
| ≈m | Masă | 2 kg |
Dimensiuni de montaj
| J | Diametru cerc de divizare (găuri) | 130 mm |
| N | Alezaj de fixare | 14 mm |
| Z | Diametru umăr de centrare | 105 mm |
| Diametru degajare umăr de centrare | h8 | |
| n | Număr de orificii de înșurubare | 4 |
Dimensiuni detaliate
| A | Înălțime carcasă | 25 mm |
| A 1 | Grosime flanșă | 12 mm |
| A 2 | Distanță cale de rulare | 2 mm |
| S | Lățime teșitură | 2 mm |
| Q | Filet racord pentru ungere | M6 |
Informații suplimentare
| Număr de carcase | 1 | |
| Carcasă | GG.ME09 | |
| Denumire rulment | GE45-XL-KRR-B |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
