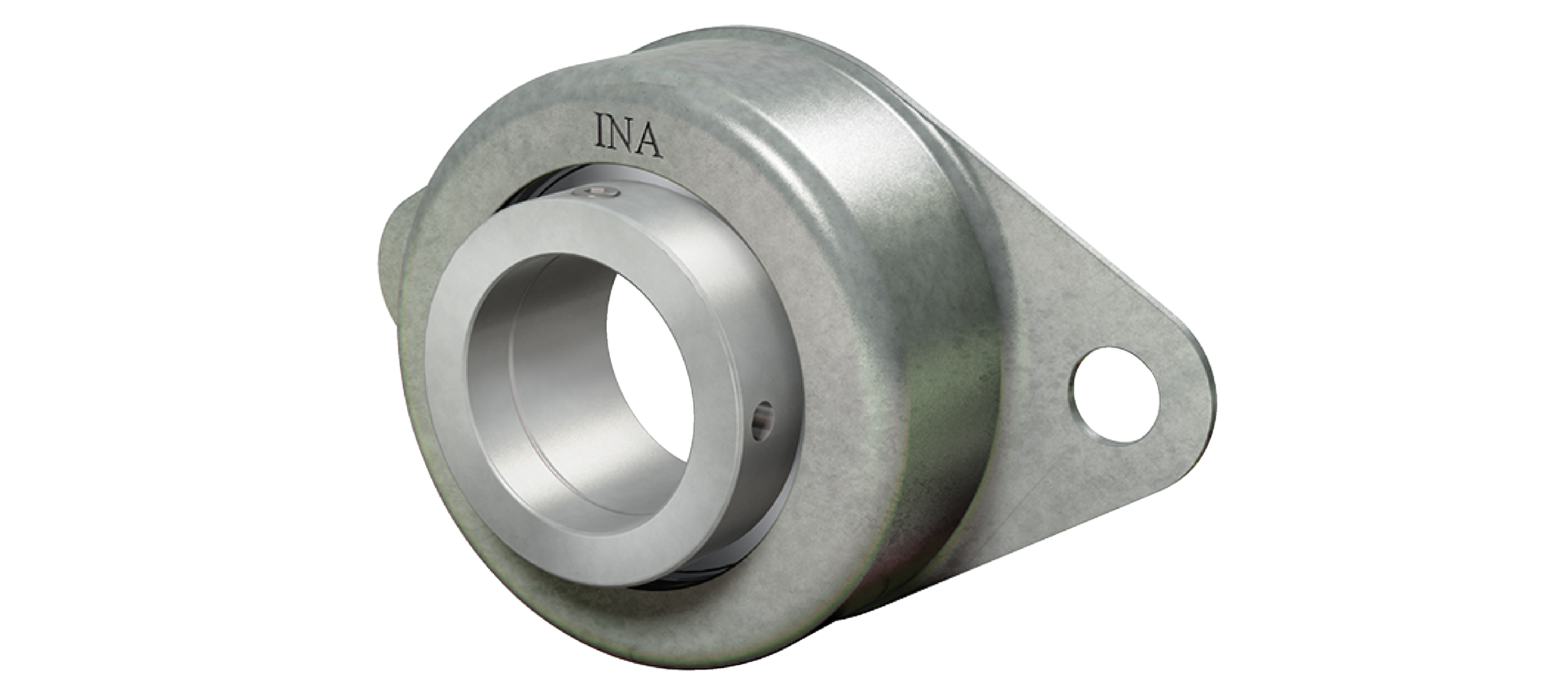

Fotografia produsului are caracter informativ
RCSMF25-XL+INA
Date tehnice INA/Schaeffler
RCSMF25-XL - Unitate de lagăr cu flanșă
Unități de lagăr RCSMF, unități de lagăr cu flanșă în două șuruburi, tablă de oțel, rubber interliner, colier excentric de blocare, etanșări P
d25 mmDiametru interior
C r14.000 NSarcină dinamică de bază, radială
C 0r7.800 NSarcină statică de bază, radială
Prezentare produs
| Cod produs | RCSMF25-XL |
|---|---|
| Tip produs | Unitate de lagăr cu flanșă |
| Marcă | INA |
| Număr material Schaeffler | 0008269600000 |
| Tip de bază | RCSMF25 |
| Cod BearingX | RCSMF25-XL |
| Masa | 0.34 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Material | Tablă de oțel |

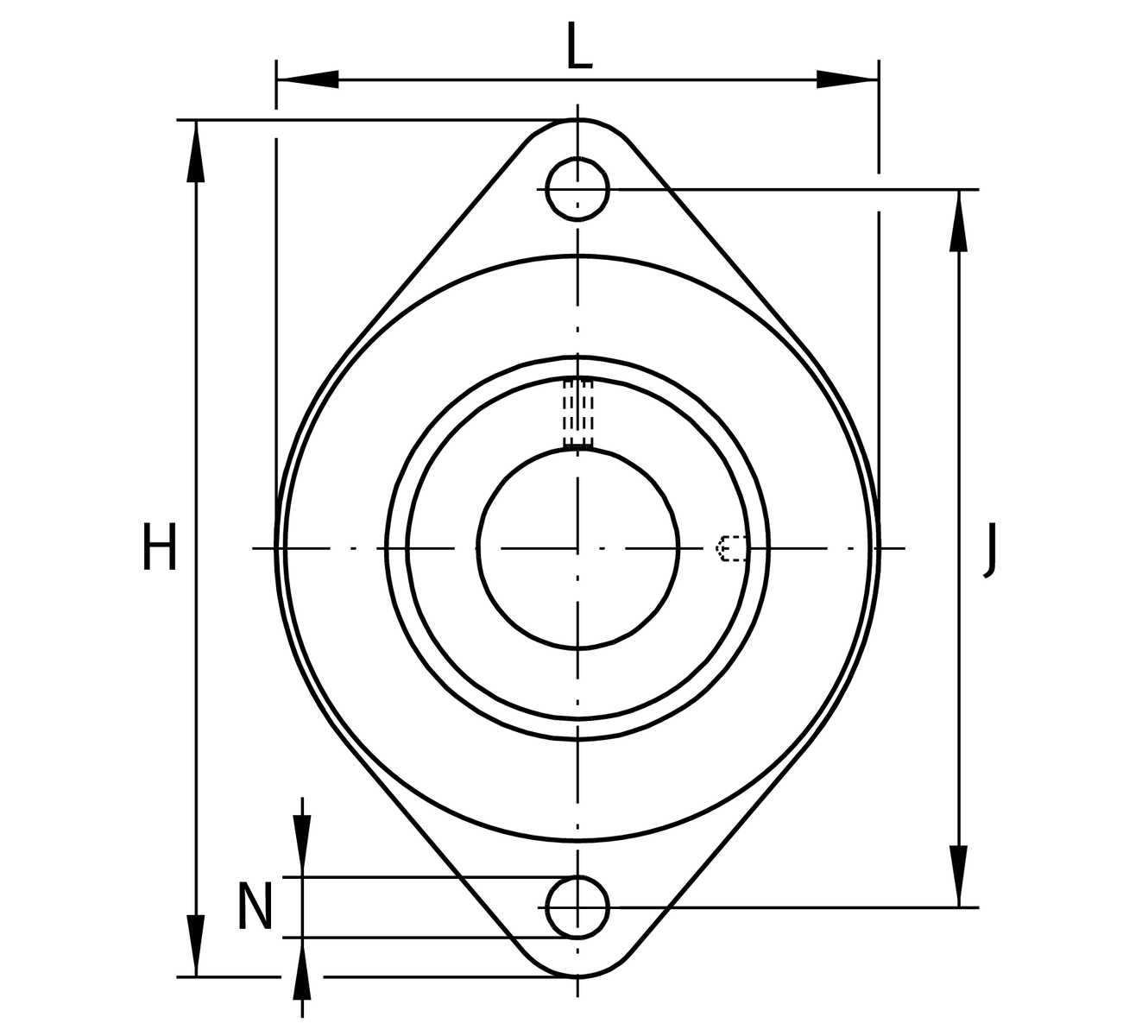

Dimensiuni principale și date de performanță
| d | Diametru interior | 25 mm |
| L | Lățime flanșă | 70 mm |
| H | Înălțime flanșă | 114 mm |
| U | Înălțime totală unitate | 36,2 mm |
| C r | Sarcină dinamică de bază, radială | 14.000 N |
| C 0r | Sarcină statică de bază, radială | 7.800 N |
| C ur | Limită de sarcină la oboseală, radială | 370 N |
| C 0r G | Capacitate portantă (carcasă) | 1.400 N |
| C g | Capacitate portantă (carcasă) | 1.400 N |
| ≈m | Masă | 0,34 kg |
Dimensiuni de montaj
| J | Distanță alezaje de fixare | 92 mm |
| N | Alezaj de fixare | 10,5 mm |
| n | Număr de orificii de înșurubare | 2 |

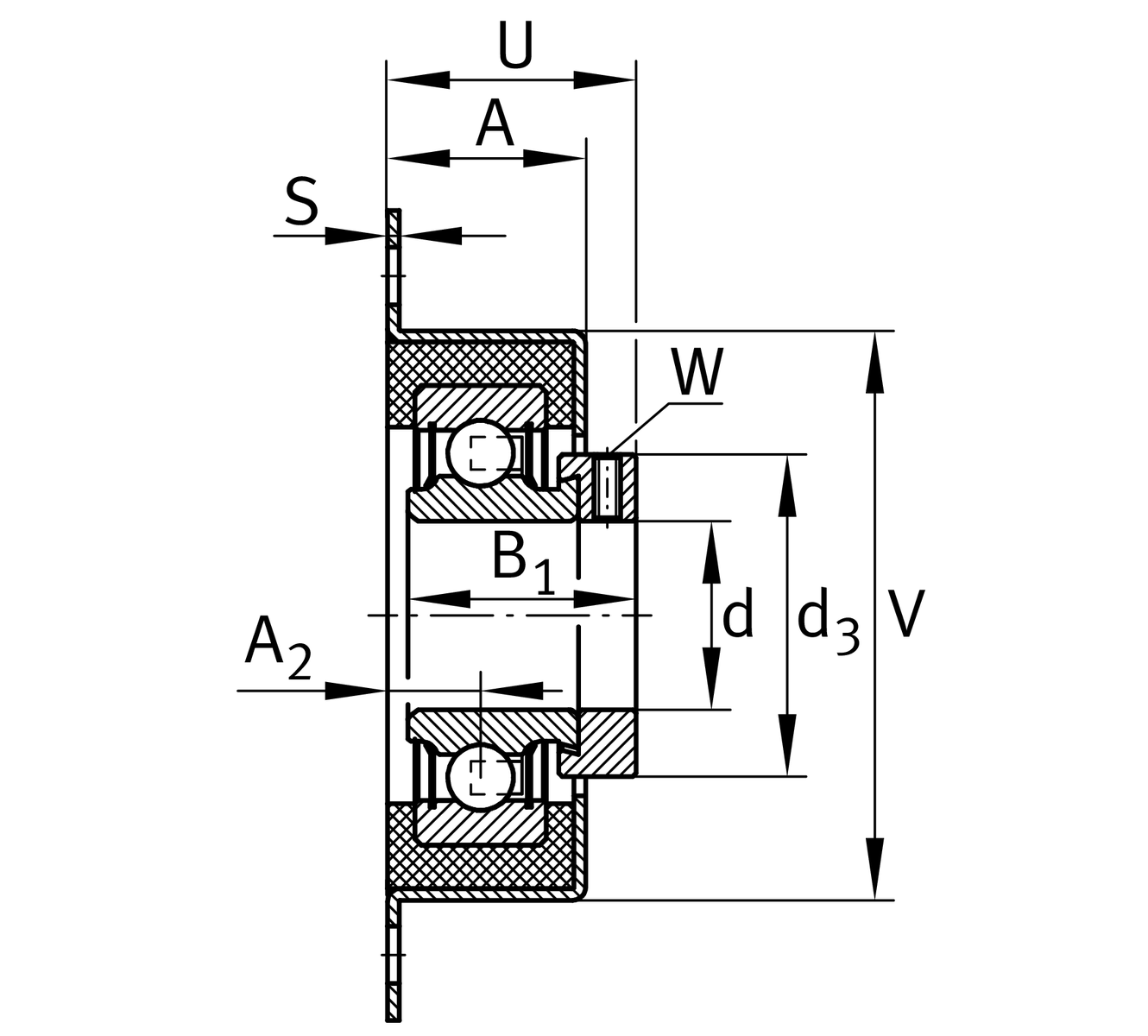

Dimensiuni detaliate
| A | Înălțime carcasă | 27 mm |
| A 2 | Distanță cale de rulare | 12,7 mm |
| S | Grosime flanșă | 1,5 mm |
| V | Diametru umăr carcasă | 68 mm |
Informații suplimentare
| Număr de carcase | 2 | |
| Carcasă | FLAN65-RCSMF | |
| Rubber interliner designation | GRG.RCSM52/65 | |
| Denumire rulment | RAE25-XL-NPP-FA106 |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
