RCJY45-XL+INA
Date tehnice INA/Schaeffler
RCJY45-XL - Unitate de lagăr cu flanșă
Unități de lagăr RCJY, unități de lagăr cu flanșă în patru șuruburi, fontă, șuruburi de fixare în inelul interior, etanșări R
d45 mmDiametru interior
C r34.500 NSarcină dinamică de bază, radială
C 0r20.400 NSarcină statică de bază, radială
B49,2 mmLățime
Prezentare produs
| Cod produs | RCJY45-XL |
|---|---|
| Tip produs | Unitate de lagăr cu flanșă |
| Marcă | INA |
| Număr material Schaeffler | 0945713760000 |
| Tip de bază | RCJY45 |
| Masa | 2.15 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Material | GG | Fontă cenușie |
Dimensiuni principale și date de performanță
| d | Diametru interior | 45 mm |
| L | Lățime flanșă | 137 mm |
| U | Înălțime totală unitate | 54,2 mm |
| C r | Sarcină dinamică de bază, radială | 34.500 N |
| C 0r | Sarcină statică de bază, radială | 20.400 N |
| C ur | Limită de sarcină la oboseală, radială | 680 N |
| ≈m | Masă | 2,15 kg |
Dimensiuni de montaj
| J | Distanță alezaje de fixare | 105 mm |
| N | Alezaj de fixare | 14 mm |
| n | Număr de orificii de înșurubare | 4 |

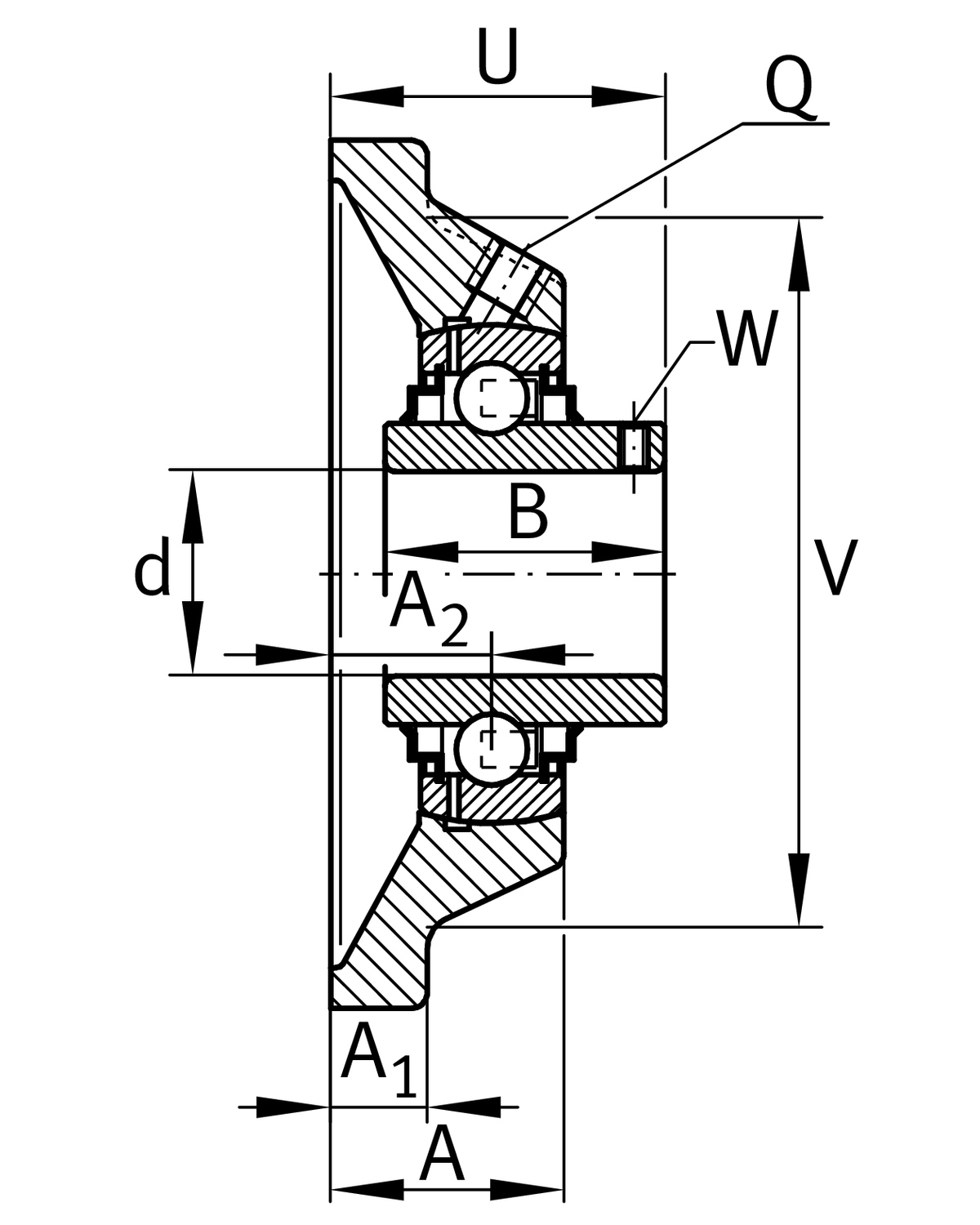

Dimensiuni detaliate
| A | Înălțime carcasă | 35 mm |
| A 1 | Grosime flanșă | 13 mm |
| A 2 | Distanță cale de rulare | 24 mm |
| B | Lățime | 49,2 mm |
| V | Diametru umăr carcasă | 116 mm |
| Q | Filet racord pentru ungere | M6 |
Informații suplimentare
| Număr de carcase | 1 | |
| Carcasă | CJ09 | |
| Denumire rulment | GYE45-XL-KRR-B |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
