RCJTY20-XL-N+INA
Date tehnice INA/Schaeffler
RCJTY20-XL-N - Unitate de lagăr cu flanșă
Unități de lagăr RCJTY, unități de lagăr cu flanșă în două șuruburi, fontă, șuruburi de fixare în inelul interior, etanșări R
d20 mmDiametru interior
C r13.600 NSarcină dinamică de bază, radială
C 0r6.600 NSarcină statică de bază, radială
B31 mmLățime
Prezentare produs
| Cod produs | RCJTY20-XL-N |
|---|---|
| Tip produs | Unitate de lagăr cu flanșă |
| Marcă | INA |
| Număr material Schaeffler | 0008585790000 |
| Tip de bază | RCJTY20 |
| Cod BearingX | RCJTY20-XL-N |
| Masa | 0.42 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Groove | N | Carcasă din fontă cu canal degajat pentru capace de capăt |
| Material | GG | Fontă cenușie |
Dimensiuni principale și date de performanță
| d | Diametru interior | 20 mm |
| L | Lățime flanșă | 61 mm |
| H | Înălțime flanșă | 112 mm |
| U | Înălțime totală unitate | 37,3 mm |
| C r | Sarcină dinamică de bază, radială | 13.600 N |
| C 0r | Sarcină statică de bază, radială | 6.600 N |
| C ur | Limită de sarcină la oboseală, radială | 345 N |
| ≈m | Masă | 0,42 kg |
Dimensiuni de montaj
| J | Distanță alezaje de fixare | 90 mm |
| N | Alezaj de fixare | 11,5 mm |
| n | Număr de orificii de înșurubare | 2 |

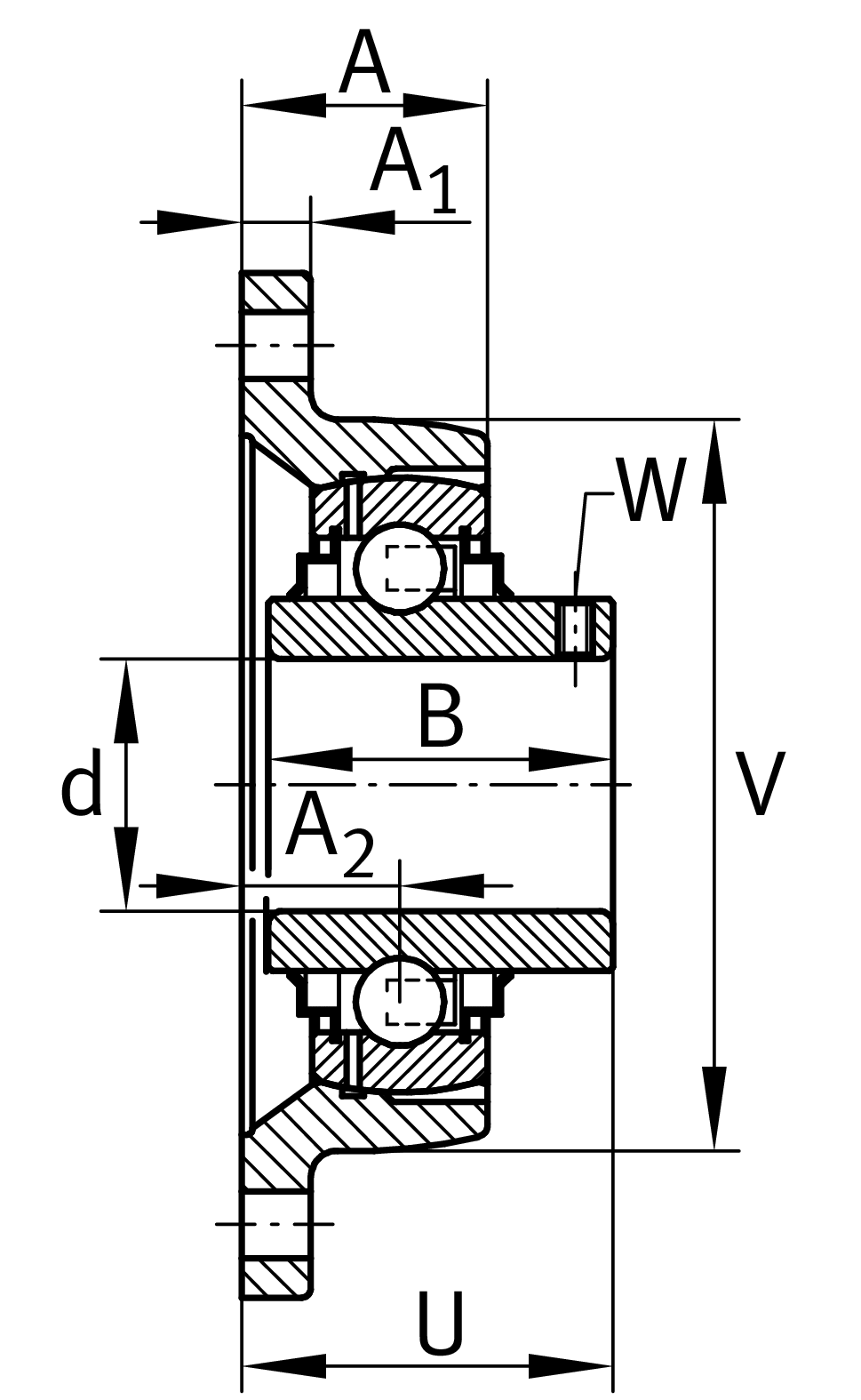

Dimensiuni detaliate
| A | Înălțime carcasă | 28 mm |
| A 1 | Grosime flanșă | 10 mm |
| A 2 | Distanță cale de rulare | 19 mm |
| B | Lățime | 31 mm |
| V | Diametru umăr carcasă | 61 mm |
| Q | Filet racord pentru ungere | M6 |
Informații suplimentare
| Număr de carcase | 1 | |
| Carcasă | CJT04-N | |
| Denumire rulment | GYE20-XL-KRR-B | |
| Protecting cap | KASK04 |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
