RCJTY15-XL+INA
Date tehnice INA/Schaeffler
RCJTY15-XL - Unitate de lagăr cu flanșă
Unități de lagăr RCJTY, unități de lagăr cu flanșă în două șuruburi, fontă, șuruburi de fixare în inelul interior, etanșări R
d15 mmDiametru interior
C r10.100 NSarcină dinamică de bază, radială
C 0r4.750 NSarcină statică de bază, radială
B27,4 mmLățime
Prezentare produs
| Cod produs | RCJTY15-XL |
|---|---|
| Tip produs | Unitate de lagăr cu flanșă |
| Marcă | INA |
| Număr material Schaeffler | 0009707510000 |
| Tip de bază | RCJTY15 |
| Cod BearingX | RCJTY15-XL |
| Masa | 0.35 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Material | GG | Fontă cenușie |
Dimensiuni principale și date de performanță
| d | Diametru interior | 15 mm |
| L | Lățime flanșă | 57 mm |
| H | Înălțime flanșă | 99 mm |
| U | Înălțime totală unitate | 32,9 mm |
| C r | Sarcină dinamică de bază, radială | 10.100 N |
| C 0r | Sarcină statică de bază, radială | 4.750 N |
| C ur | Limită de sarcină la oboseală, radială | 202 N |
| ≈m | Masă | 0,35 kg |
Dimensiuni de montaj
| J | Distanță alezaje de fixare | 76,5 mm |
| N | Alezaj de fixare | 11,5 mm |
| n | Număr de orificii de înșurubare | 2 |

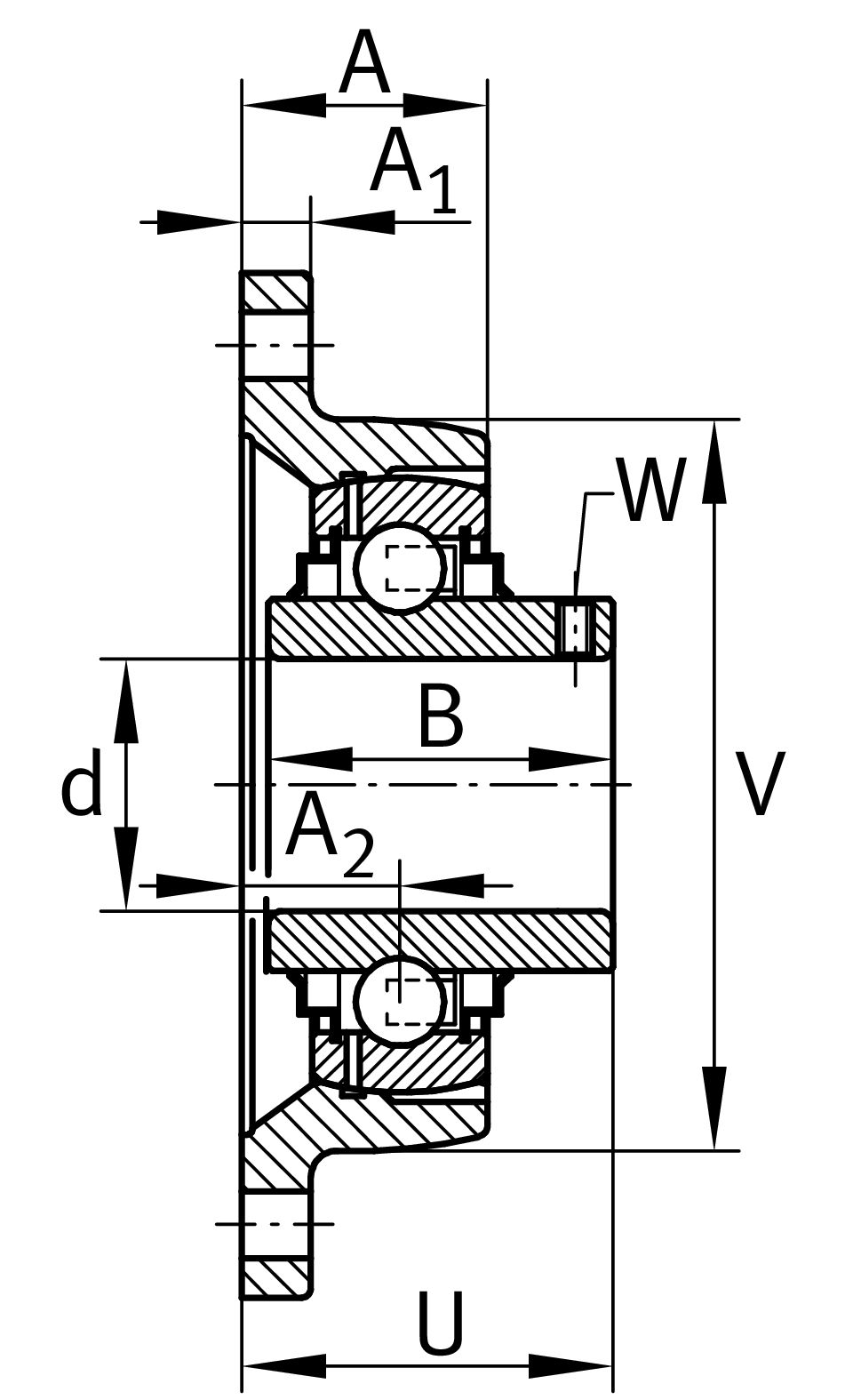

Dimensiuni detaliate
| A | Înălțime carcasă | 25 mm |
| A 1 | Grosime flanșă | 9,5 mm |
| A 2 | Distanță cale de rulare | 17 mm |
| B | Lățime | 27,4 mm |
| V | Diametru umăr carcasă | 57 mm |
| Q | Filet racord pentru ungere | M6 |
Informații suplimentare
| Număr de carcase | 1 | |
| Carcasă | CJT03 | |
| Denumire rulment | GYE15-XL-KRR-B |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
