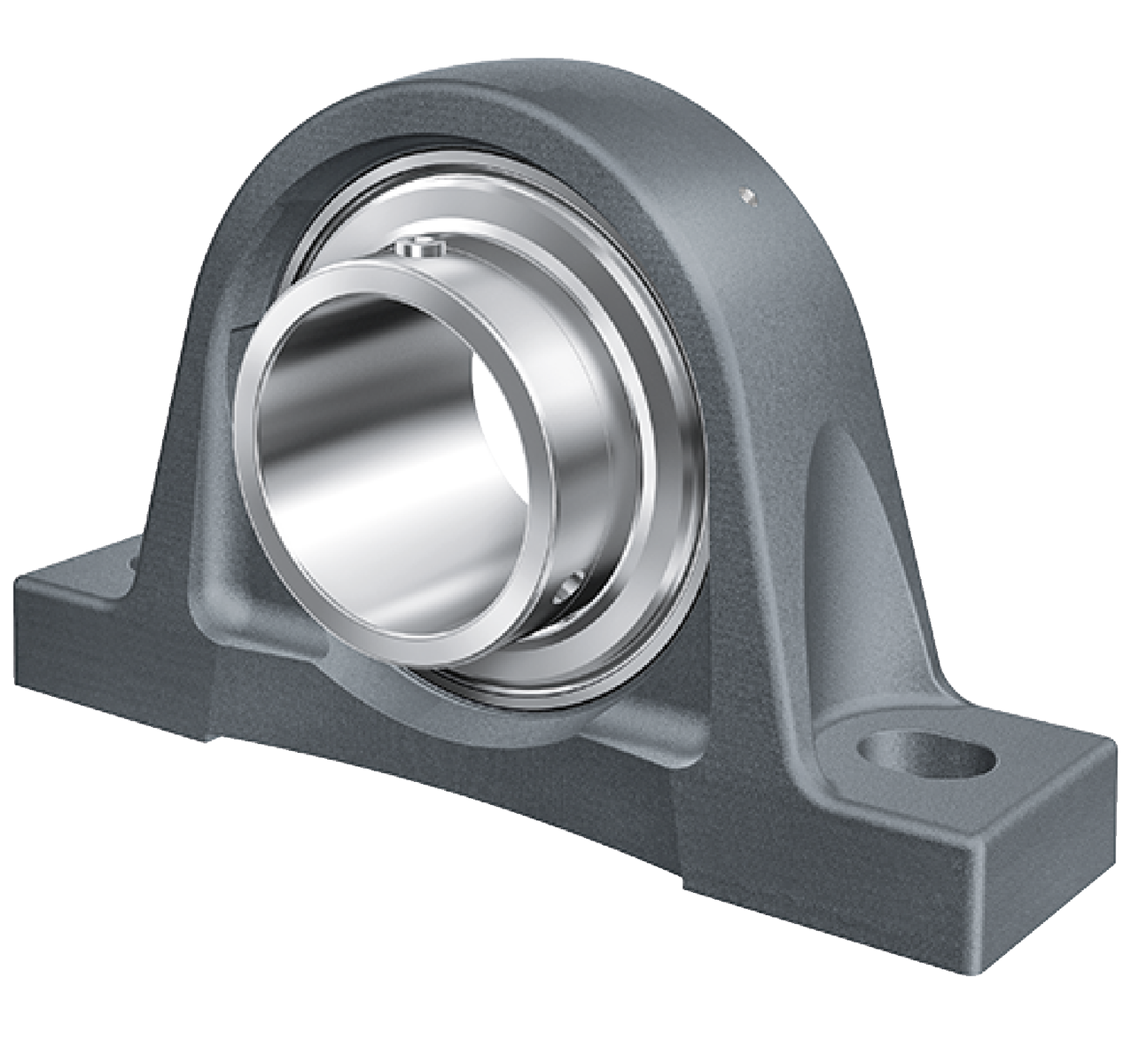

Fotografia produsului are caracter informativ
RASEY75-XL+INA
Date tehnice INA/Schaeffler
RASEY75-XL - Unitate de lagăr cu carcasă pedestal
Unități de lagăr cu carcasă pedestal RASEY, carcasă din fontă, rulment radial tip insert cu bile cu șuruburi de fixare în inelul interior, etanșări R
d75 mmDiametru interior
B77,8 mmLățime
Prezentare produs
| Cod produs | RASEY75-XL |
|---|---|
| Tip produs | Unitate de lagăr cu carcasă pedestal |
| Marcă | INA |
| Număr material Schaeffler | 0009481520000 |
| Tip de bază | RASEY75 |
| Cod BearingX | RASEY75-XL |
| Masa | 6.5 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Material | GG | Fontă cenușie |
Dimensiuni principale și date de performanță
| d | Diametru interior | 75 mm |
| L | Lungime totală | 265 mm |
| H 2 | Înălțime | 164 mm |
| ≈m | Masă | 6,5 kg |
Dimensiuni de montaj
| J | Distanță alezaje de fixare | 210 mm |
| N | Lățime (slot) | 22 mm |
| N 1 | Length (slot) | 30 mm |

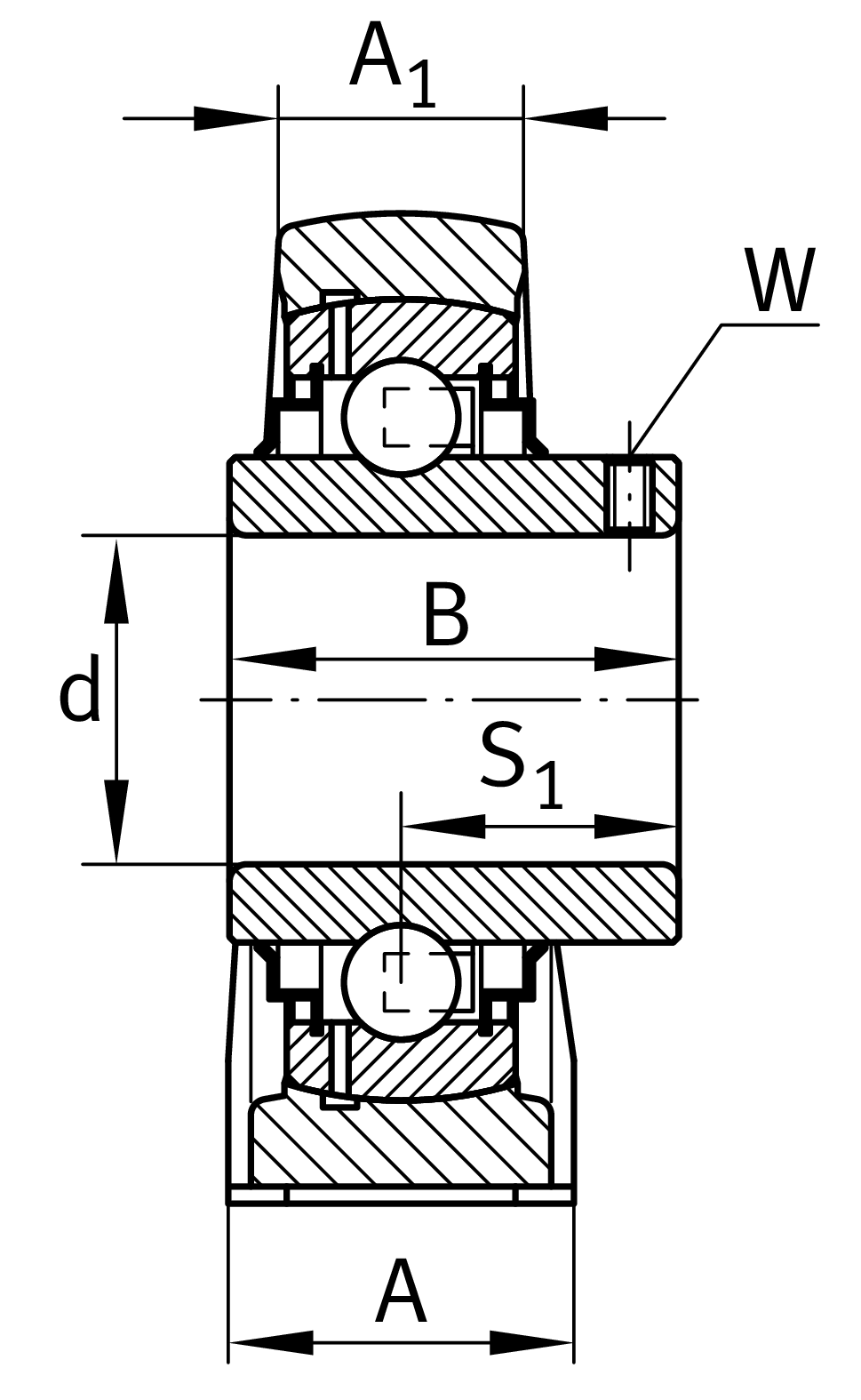

Dimensiuni detaliate
| H | Distanță ax arbore | 82,5 mm |
| A | Lățime (base) | 66 mm |
| A 1 | Lățime (head) | 48 mm |
| H 1 | Înălțime (base) | 27,5 mm |
| B | Lățime | 77,8 mm |
| S 1 | Distanță de la calea de rulare la colierul de blocare | 44,5 mm |
| Q | Filet racord pentru ungere | M6 |
Informații suplimentare
| Carcasă | ASE15 | |
| Denumire rulment | GYE75-XL-KRR-B |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 100 °C |
