RALE30-XL-NPP-B+INA
Date tehnice INA/Schaeffler
RALE30-XL-NPP-B - Rulment radial tip insert cu bile
Rulmenți radiali tip insert cu bile RALE..-NPP-B, inel exterior sferic, fixare cu colier excentric de blocare, etanșări P pe ambele părți
d30 mmDiametru interior
B18,5 mmLățime
C 0r8.300 NSarcină statică de bază, radială
C r13.200 NSarcină dinamică de bază, radială
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială în două direcții
Lubrifiere pe durată de viață / fără întreținere
Lubrifiere cu unsoare
Etanșat pe ambele părți
Eroare unghiulară statică și nealinierePrezentare produs
| Cod produs | RALE30-XL-NPP-B |
|---|---|
| Tip produs | Rulment radial tip insert cu bile |
| Marcă | INA |
| Număr material Schaeffler | 0008184370000 |
| Tip de bază | RALE30 |
| Cod BearingX | RALE30-XL-NPP-B |
| Masă | 0.18 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
Dimensiuni principale și date de performanță
| d | Diametru interior | 30 mm |
| D SP | Diametru exterior | 55 mm |
| B | Lățime | 18,5 mm |
| C 0r | Sarcină statică de bază, radială | 8.300 N |
| C ur | Limită de sarcină la oboseală, radială | 430 N |
| B 1 | Lățime totală colier de blocare | 26,5 mm |
| C r | Sarcină dinamică de bază, radială | 13.200 N |
| ≈m | Masă | 0,18 kg |

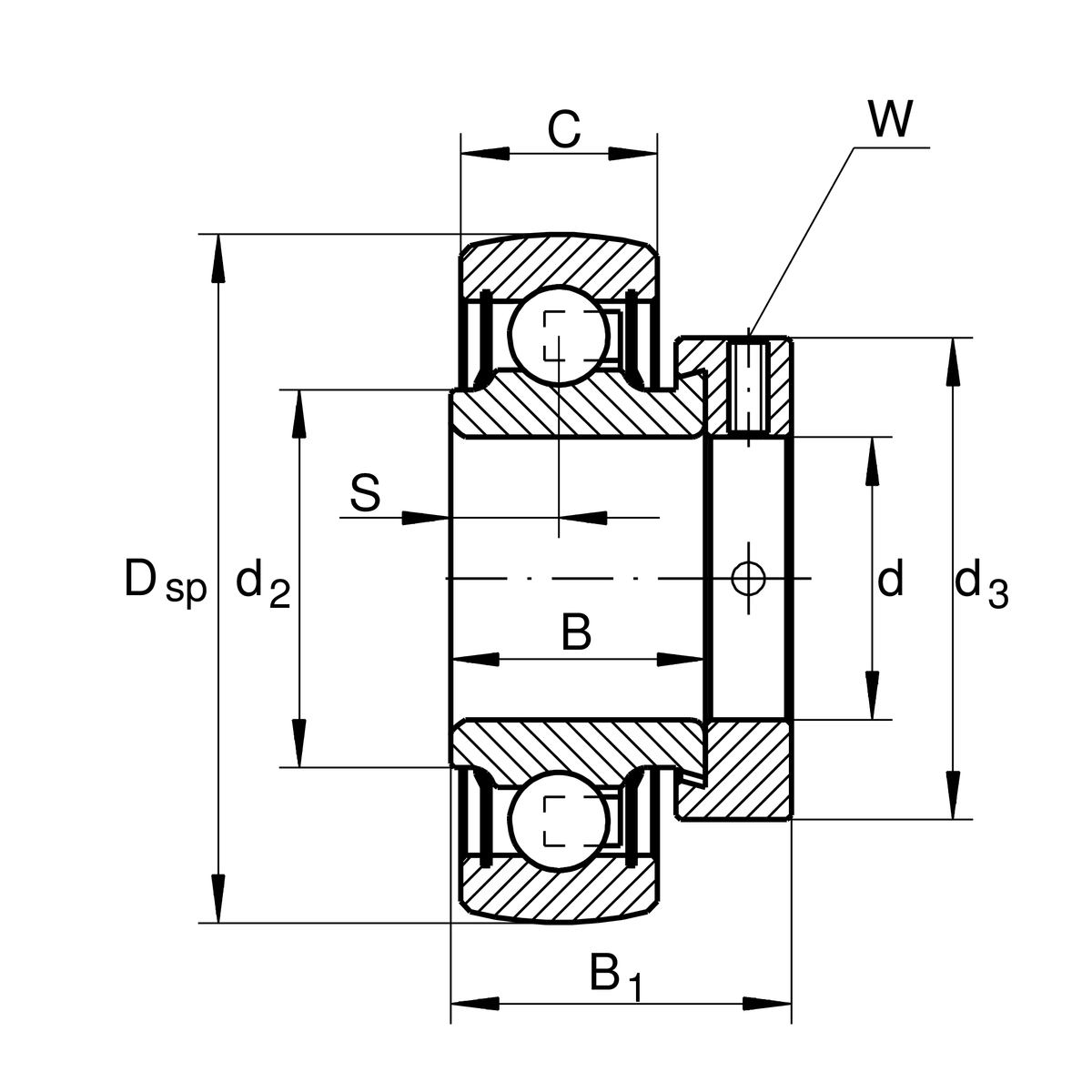

Dimensiuni detaliate
| C | Lățime inel exterior | 13 mm |
| S | Distanță cale de rulare | 6,5 mm |
| d 2 | Diametru bordură etanșare inel interior | 35,7 mm |
| d 3 | Diametru exterior colier de blocare/piuliță de blocare | 42,5 mm |
| W | Lățime of flats | 2,5 mm |
Factori de calcul
| f 0 | Factor de calcul | 14,8 |
