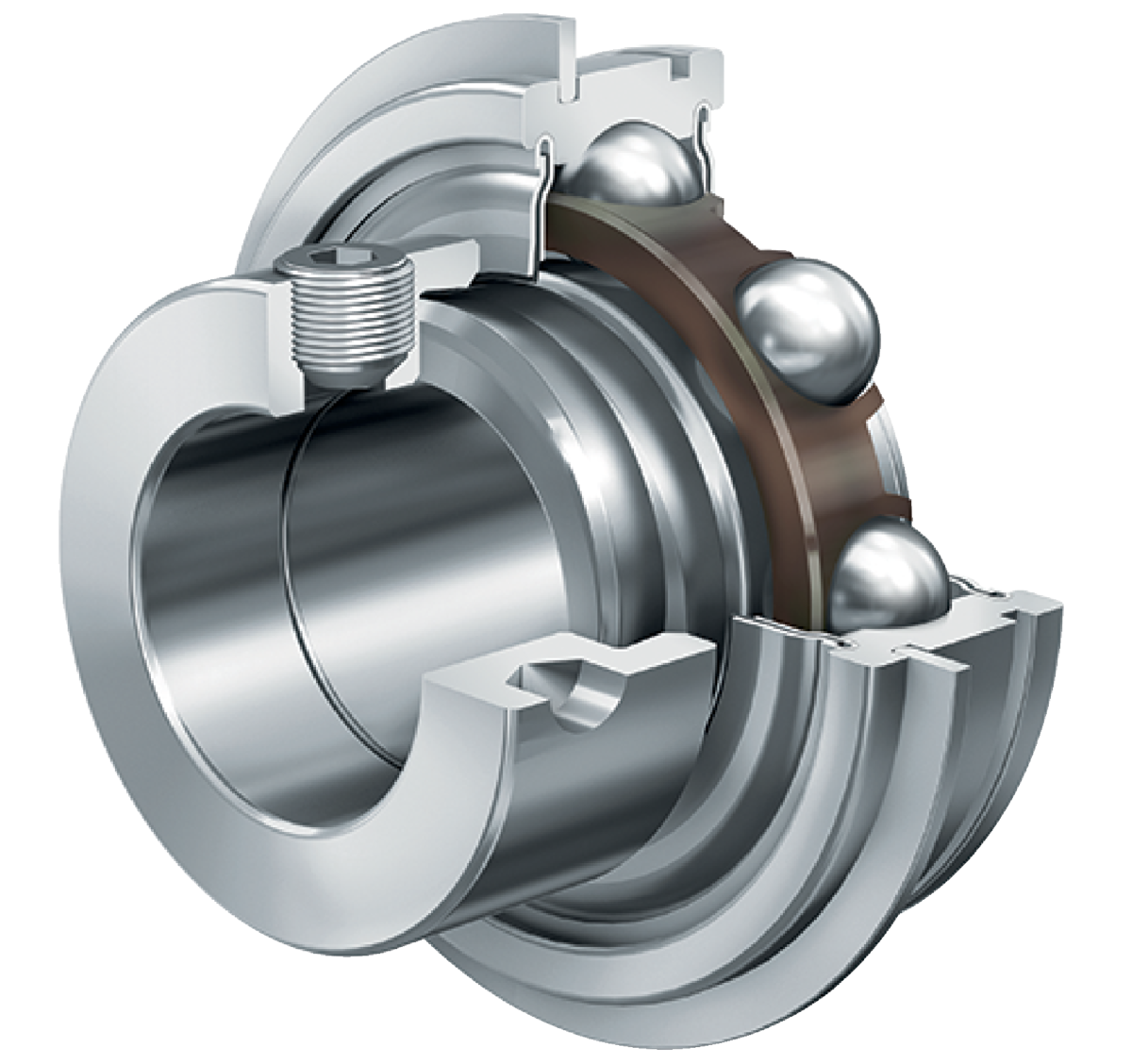

Fotografia produsului are caracter informativ
RAE30-XL-NPP-NR+INA
Date tehnice INA/Schaeffler
RAE30-XL-NPP-NR - Rulment radial tip insert cu bile
Rulmenți radiali tip insert cu bile RAE..-NPP-NR, inel exterior cilindric, fixare cu colier excentric de blocare, slots in inel exterior, etanșări P pe ambele părți
d30 mmDiametru interior
D62 mmDiametru exterior
B23,8 mmLățime
C r19.500 NSarcină dinamică de bază, radială
C 0r11.300 NSarcină statică de bază, radială
Prezentare produs
| Cod produs | RAE30-XL-NPP-NR |
|---|---|
| Tip produs | Rulment radial tip insert cu bile |
| Marcă | INA |
| Număr material Schaeffler | 0009731650000 |
| Tip de bază | RAE30 |
| Cod BearingX | RAE30-XL-NPP-NR |
| Masa | 0.32 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
Dimensiuni principale și date de performanță
| d | Diametru interior | 30 mm |
| D | Diametru exterior | 62 mm |
| B | Lățime | 23,8 mm |
| B 1 | Lățime totală colier de blocare | 35,8 mm |
| C r | Sarcină dinamică de bază, radială | 19.500 N |
| C 0r | Sarcină statică de bază, radială | 11.300 N |
| C ur | Limită de sarcină la oboseală, radială | 480 N |
| ≈m | Masă | 0,32 kg |

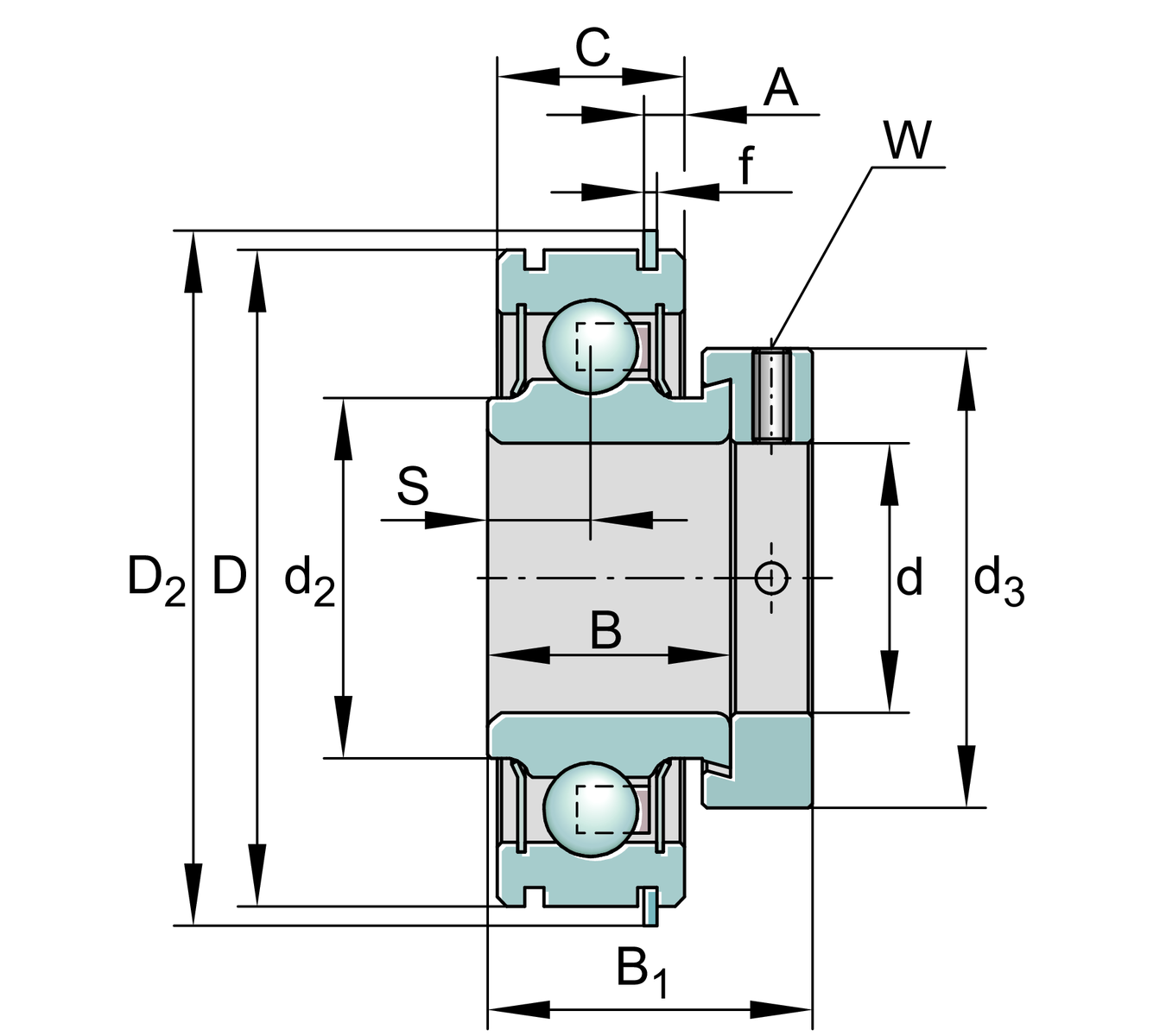

Dimensiuni detaliate
| C | Lățime inel exterior | 18 mm |
| S | Distanță cale de rulare | 9 mm |
| d 2 | Diametru bordură etanșare inel interior | 37,4 mm |
| d 3 | Diametru exterior colier de blocare/piuliță de blocare | 44 mm |
| A | Distanță inel elastic | 4,98 mm |
| Toleranță superioară distanță inel de reținere | 0 mm | |
| Toleranță inferioară distanță inel de reținere | -0,3 mm | |
| W | Lățime of flats | 4 mm |
| D 2 | Diametru exterior snap ring | 67,7 mm |
| Toleranță superioară lățime inel elastic | 0 mm | |
| Toleranță inferioară lățime inel elastic | -0,1 mm |
Factori de calcul
| f 0 | Factor de calcul | 13,8 |
