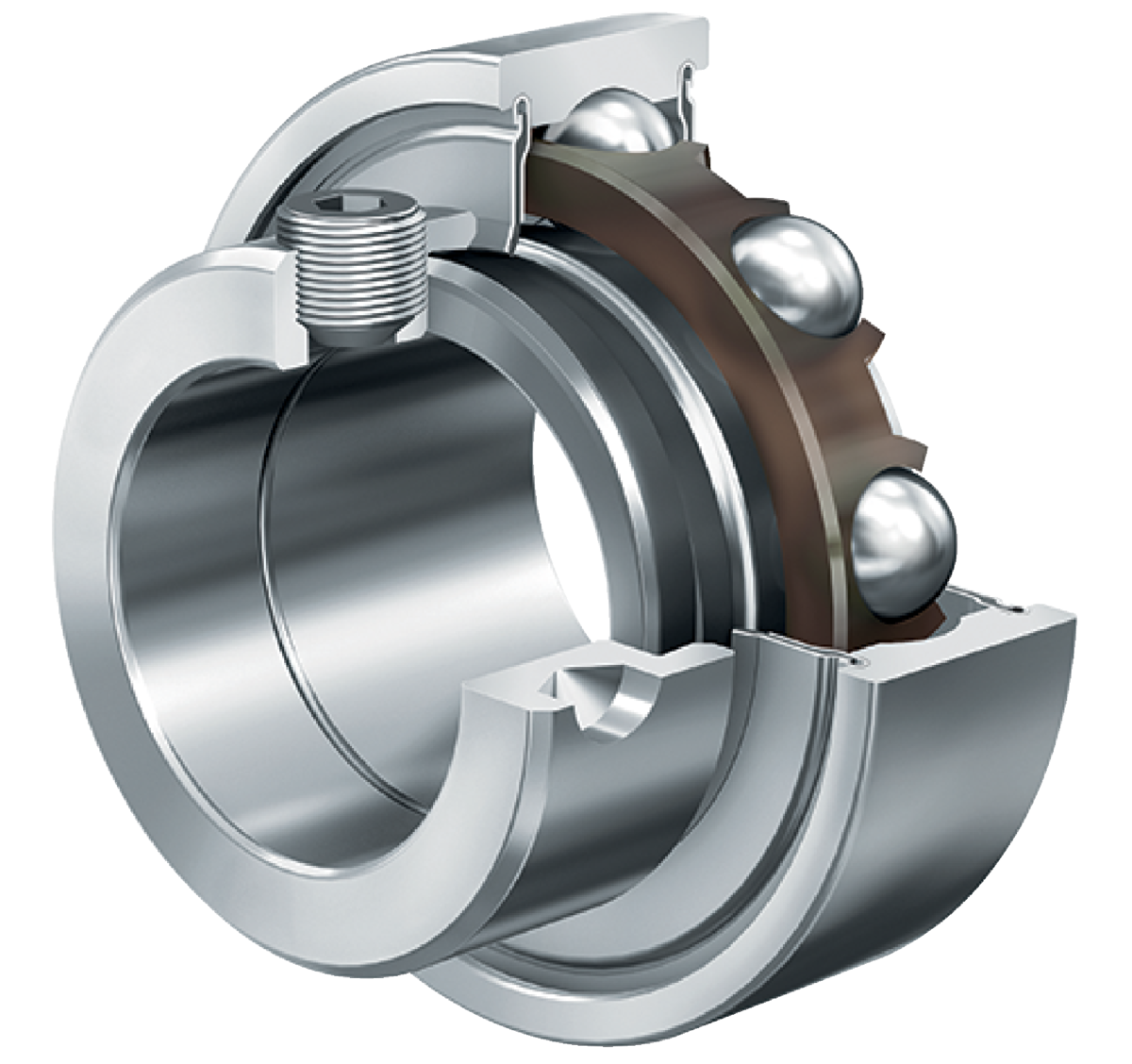

Fotografia produsului are caracter informativ
RAE20-XL-NPP-FA106+INA
Date tehnice INA/Schaeffler
RAE20-XL-NPP-FA106 - Rulment radial tip insert cu bile
Rulment radial tip insert cu bile RAE..-XL-NPP
d20 mmDiametru interior
D47 mmDiametru exterior
B21,4 mmLățime
C r12.800 NSarcină dinamică de bază, radială
C 0r6.600 NSarcină statică de bază, radială
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială în două direcții
Lubrifiere pe durată de viață / fără întreținere
Lubrifiere cu unsoare
Etanșat pe ambele părțiPrezentare produs
| Cod produs | RAE20-XL-NPP-FA106 |
|---|---|
| Tip produs | Rulment radial tip insert cu bile |
| Marcă | INA |
| Număr material Schaeffler | 0008429740000 |
| Tip de bază | RAE20 |
| Cod BearingX | RAE20-XL-NPP-FA106 |
| Masă | 0.17 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
Dimensiuni principale și date de performanță
| d | Diametru interior | 20 mm |
| D | Diametru exterior | 47 mm |
| B | Lățime | 21,4 mm |
| B 1 | Lățime totală colier de blocare | 31 mm |
| C r | Sarcină dinamică de bază, radială | 12.800 N |
| C 0r | Sarcină statică de bază, radială | 6.600 N |
| C ur | Limită de sarcină la oboseală, radială | 315 N |
| ≈m | Masă | 0,17 kg |

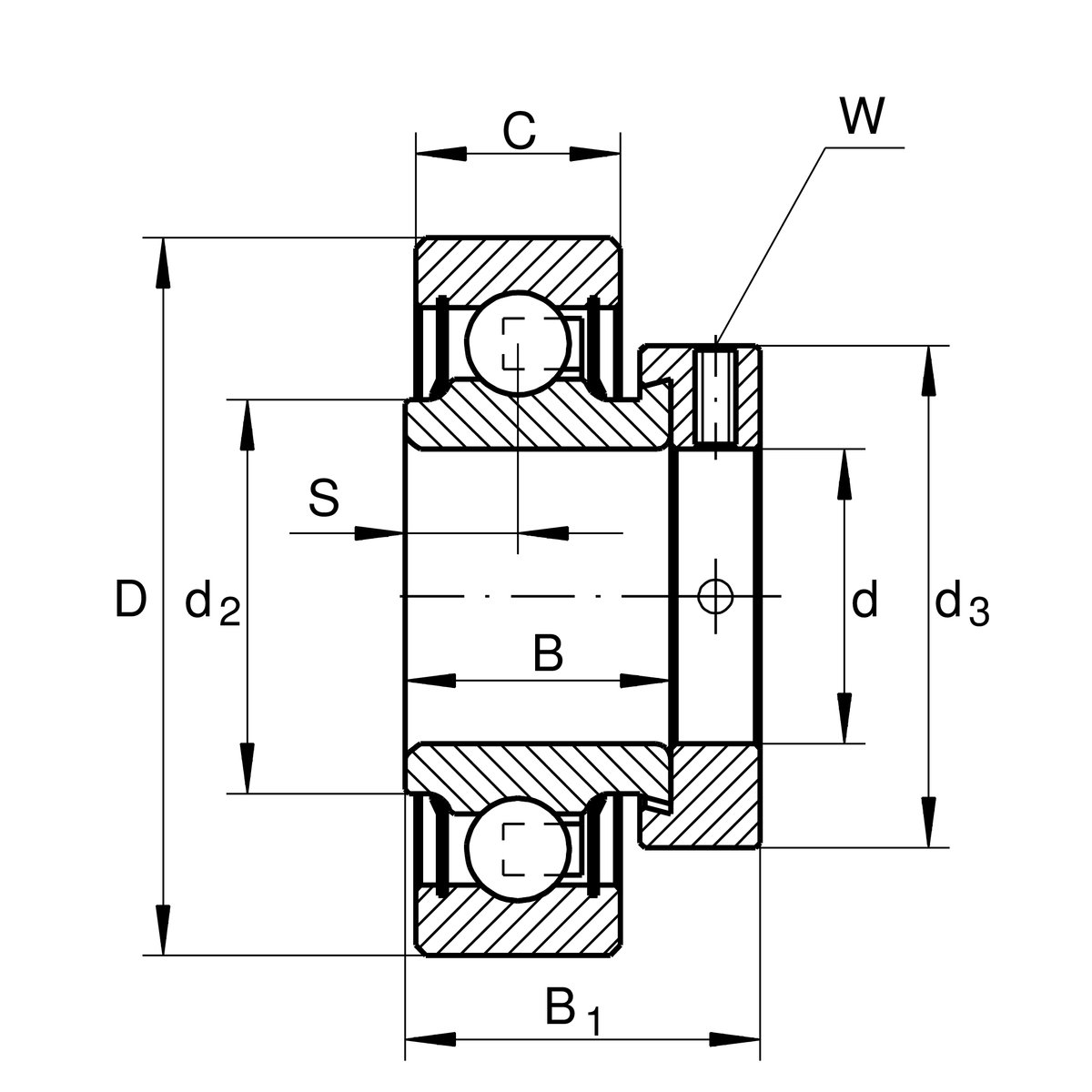

Dimensiuni detaliate
| C | Lățime inel exterior | 14 mm |
| S | Distanță cale de rulare | 7,5 mm |
| d 2 | Diametru bordură etanșare inel interior | 26,9 mm |
| d 3 | Diametru exterior colier de blocare/piuliță de blocare | 33 mm |
| W | Lățime of flats | 3 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
Factori de calcul
| f 0 | Factor de calcul | 13,1 |
