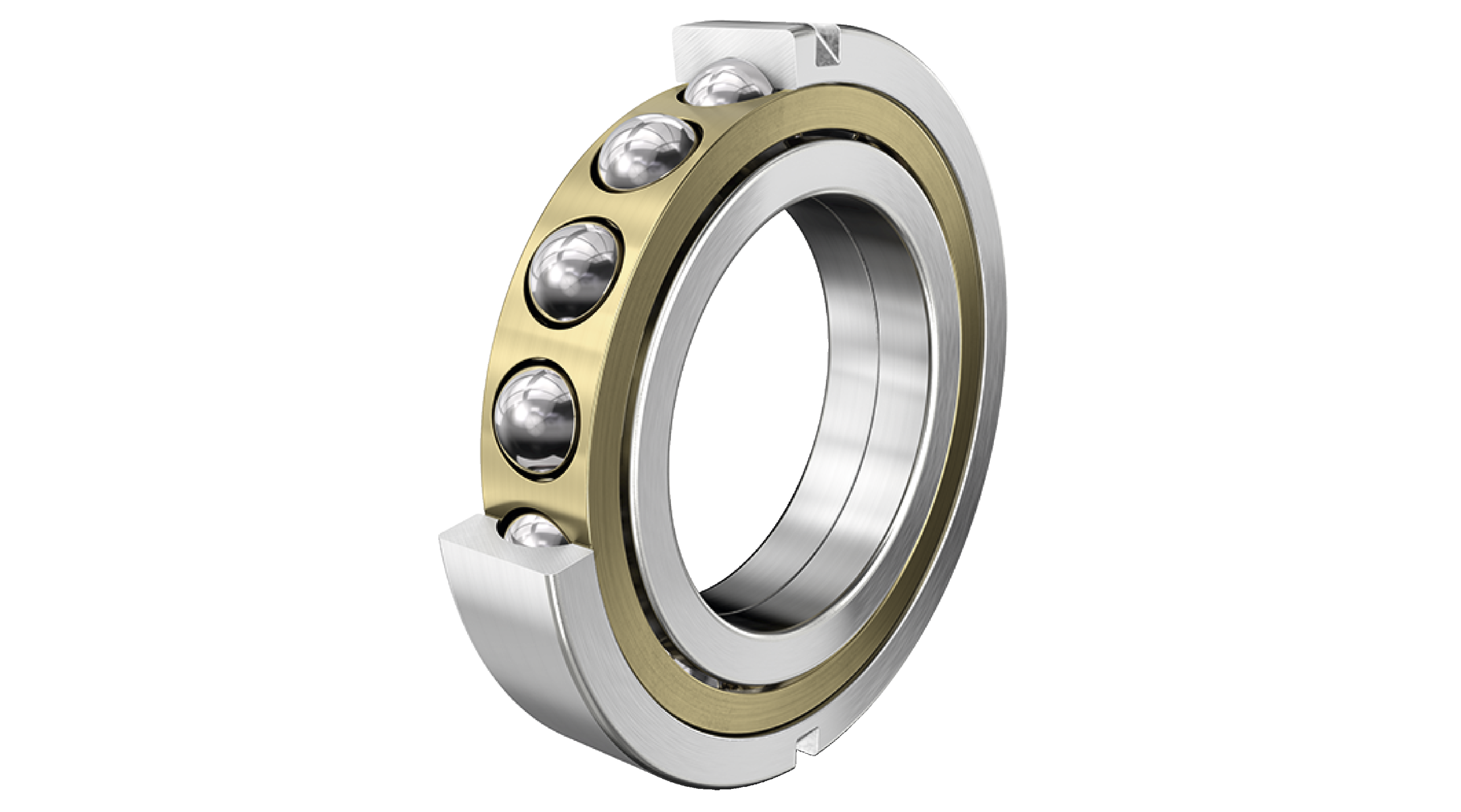

Fotografia produsului are caracter informativ

QJ220-N2-MPA+FAG

Date tehnice FAG/Schaeffler

QJ220-N2-MPA - Rulment cu contact în patru puncte

Rulment cu contact în patru puncte QJ2..-N2-MPA, holding grooves, colivie masivă din alamă

d100 mmDiametru interior

D180 mmDiametru exterior

B34 mmLățime

C r224.000 NSarcină dinamică de bază, radială

C 0r241.000 NSarcină statică de bază, radială

n G6.600 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială în două direcții

Lubrifiere cu unsoare

Lubrifiere cu ulei

neetanșat

Cod produs	QJ220-N2-MPA
Tip produs	Rulment cu contact în patru puncte
Marcă	FAG
Număr material Schaeffler	0167423460000
Tip de bază	QJ220
Cod BearingX	QJ220-N2-MPA
Masa	3.89 kg
CAD disponibil	Da
Date de calcul disponibile	Da

Execuție, inel exterior rulment	N2	Două canale de reținere în inelul exterior pe o parte side
Clasă de toleranță	PN	Normal (ISO 492:2023)
Colivie	MPA	Colivie masivă din alamă, inel exterior guided
Stabilizare dimensională / termică	S0	Inele stabilizate dimensional până la 150 °C
Joc axial intern	CN	Grupa N (CN)

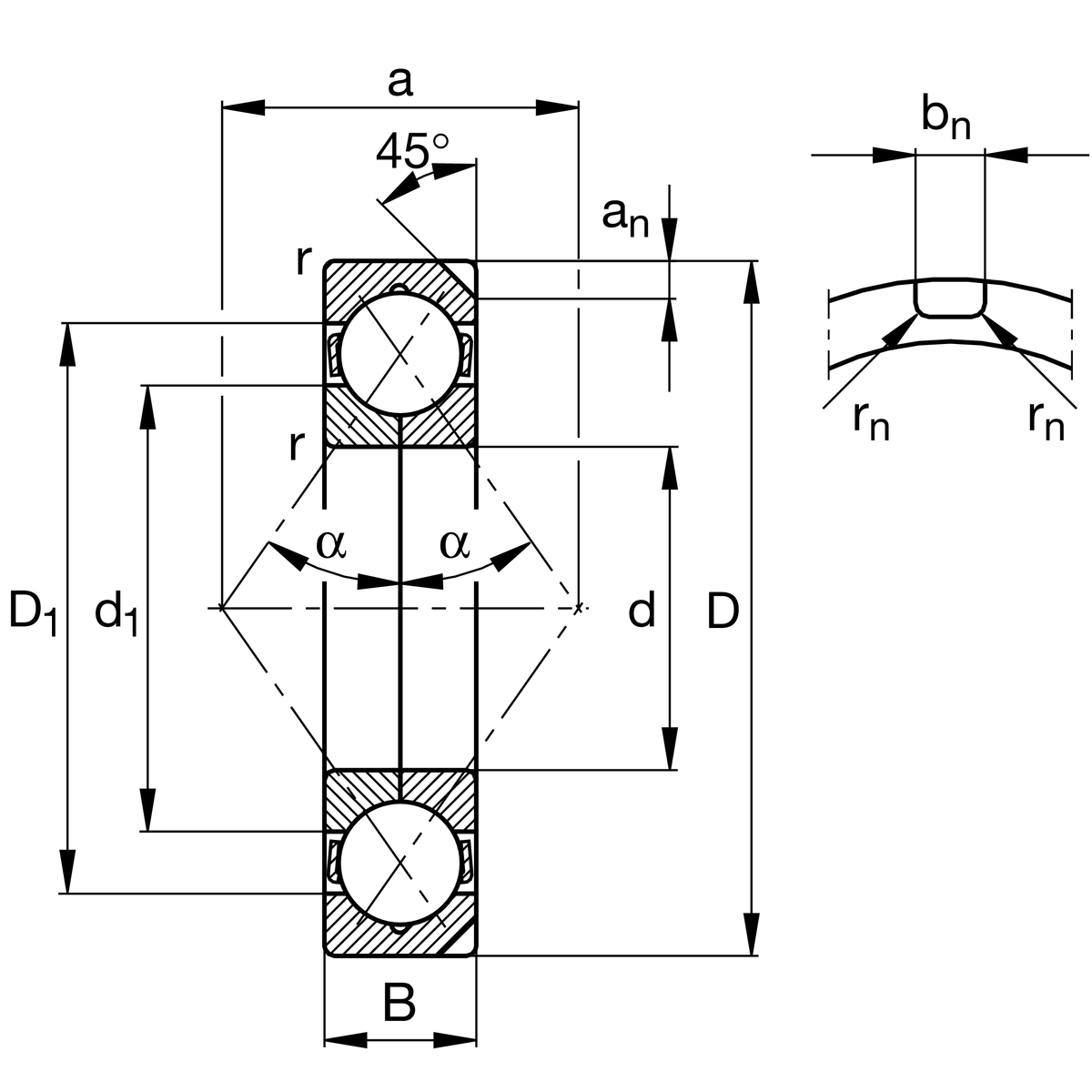

d	Diametru interior	100 mm
D	Diametru exterior	180 mm
B	Lățime	34 mm
C r	Sarcină dinamică de bază, radială	224.000 N
C 0r	Sarcină statică de bază, radială	241.000 N
C ur	Limită de sarcină la oboseală, radială	11.500 N
n G	Turație limită	6.600 1/min
n ϑr	Turație de referință	3.550 1/min
≈m	Masă	3,89 kg

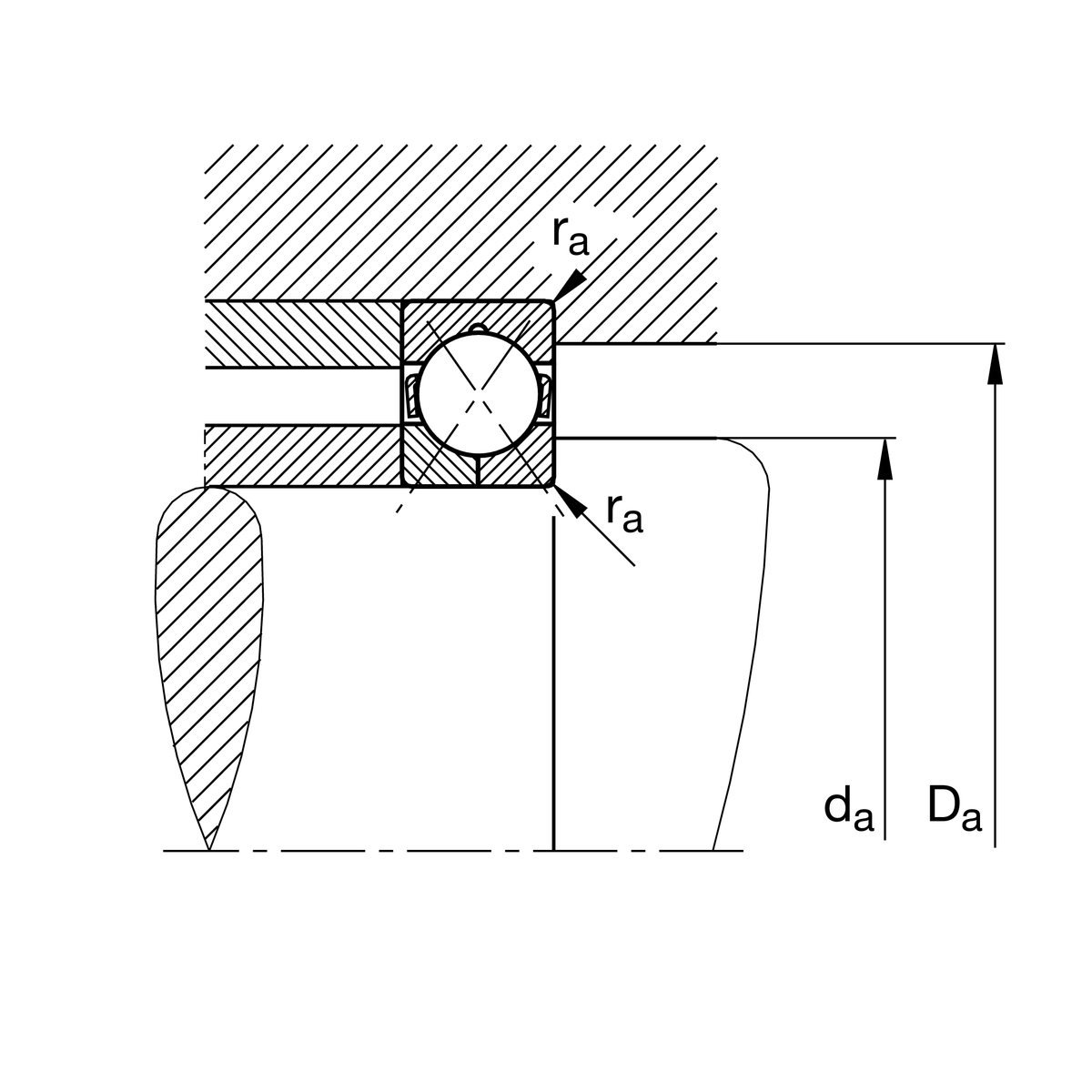

d a min	Diametru minim al umărului arborelui	112 mm
D a max	Diametru maxim al umărului carcasei	168 mm
r a max	Rază maximă de racordare	2,1 mm

r min	Dimensiune minimă a teșiturii	2,1 mm
D 1	Diametru umăr inel exterior	153,6 mm
d 1	Diametru umăr inel interior	127,74 mm
a	Distanța dintre vârfurile conurilor de presiune	98 mm
a n	Înălțime canal de reținere	10,1 mm
b n	Lățime canal de reținere	8,5 mm
r n	Rază canal de reținere	2 mm
	Unghi canal de reținere	45 °
α	Unghi de contact	35 °

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	150 °C
