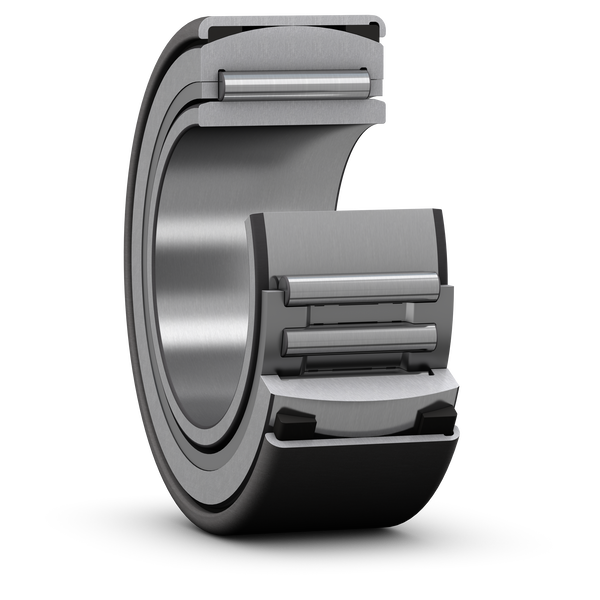

Fotografia produsului are caracter informativ
PNA30/52+SKF
Date tehnice produs
PNA 30/52 - Rulment cu role ac de aliniere, cu inel interior
Rulment cu role ac de aliniere, cu inel interior Rulmenții cu role ac de aliniere sunt auto-aliniatori și oferă o soluție compactă în aplicațiile unde spațiul disponibil este limitat. Datorită numărului mare de role, aceștia au o capacitate de încărcare ridicată. Designul lor intern, în care un inel exterior convex se întâlnește cu două inele de sprijin concave încastrate într-un manșon tras, permite rulmenților să compenseze erorile inițiale de aliniere. Rulmenții cu inel interior sunt utilizați în aplicații unde axul nu poate fi întărit și rectificat.
Diametru interior30 mmDiametru interior
Diametru exterior52 mmDiametru exterior
Lățime20 mmLățime
Capacitate de încărcare dinamică de bază24.6 kNCapacitate de încărcare dinamică de bază
Capacitate de încărcare statică de bază45 kNCapacitate de încărcare statică de bază
Viteză de referință11000 r/minViteză de referință
Prezentare produs
| Cod produs | PNA 30/52 |
|---|---|
| Tip produs | Rulment cu role ac de aliniere, cu inel interior |
| Marca | SKF |
Dimensiuni
| Diametru interior | Diametru interior | 30 mm |
| Diametru exterior | Diametru exterior | 52 mm |
| Lățime | Lățime | 20 mm |
Performanță
| Capacitate de încărcare dinamică de bază | Capacitate de încărcare dinamică de bază | 24.6 kN |
| Capacitate de încărcare statică de bază | Capacitate de încărcare statică de bază | 45 kN |
| Viteză de referință | Viteză de referință | 11000 r/min |
| Viteză limită | Viteză limită | 13000 r/min |
Proprietăți
| Parte rulment | Parte rulment | Rulment complet |
| Număr de rânduri | Număr de rânduri | 1 |
| Tip inel exterior | Tip inel exterior | Cupă trasă cu capete deschise |
| Caracteristică de aliniere | Caracteristică de aliniere | Cu |
| Cage | Cage | Fierărie |
| Număr de flanșe, inel exterior | Număr de flanșe, inel exterior | 2 |
| Joc intern radial | Joc intern radial | CN |
| Clasă de toleranță | Clasă de toleranță | Normal |
| Material, rulment | Material, rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Etanșare | Etanșare | Fără |
| Lubrifiant | Lubrifiant | Niciunul |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Fără |
| Amprenta de carbon indicativă pentru produsul nou | Amprenta de carbon indicativă pentru produsul nou | 0.65 kg CO2e |
Logistică
| Greutate netă produs | Greutate netă produs | 0.181 kg |
| Cod eClass | Cod eClass | 23-05-09-03 |
| Cod UNSPSC | Cod UNSPSC | 31171512 |
Dimensiuni
| d | Diametru interior | 30 mm |
| D | Diametru exterior | 52 mm |
| B | Lățime | 20 mm |
| F | Diametru pista inel interior | 35 mm |
| D1 | Diametru umăr manșon | 47.5 mm |
| r | Dimensiune fază manșon din tablă de oțel | min. 0.8 mm |
| r1,2 | Dimensiune fază inel interior | min. 0.3 mm |
| s | Deplasare axială permisibilă din poziția normală a unui inel de rulment în raport cu celălalt | max. 0.5 mm |
Dimensiuni de sprijin
| da | Diametru minim permis de sprijin ax | min. 32 mm |
| Da | Diametru minim permis de sprijin carcasă | min. 46.5 mm |
| Da | Diametru maxim permis de sprijin carcasă | max. 47.5 mm |
| ra | Raza de filare | max. 0.8 mm |
| rb | Raza de filare | max. 0.3 mm |
Date de calcul
| C | Capacitate de încărcare dinamică de bază | 24.6 kN |
| C0 | Capacitate de încărcare statică de bază | 45 kN |
| Pu | Limită de încărcare pentru oboseală | 5.6 kN |
| Viteză de referință | Viteză de referință | 11000 r/min |
| Viteză limită | Viteză limită | 13000 r/min |
