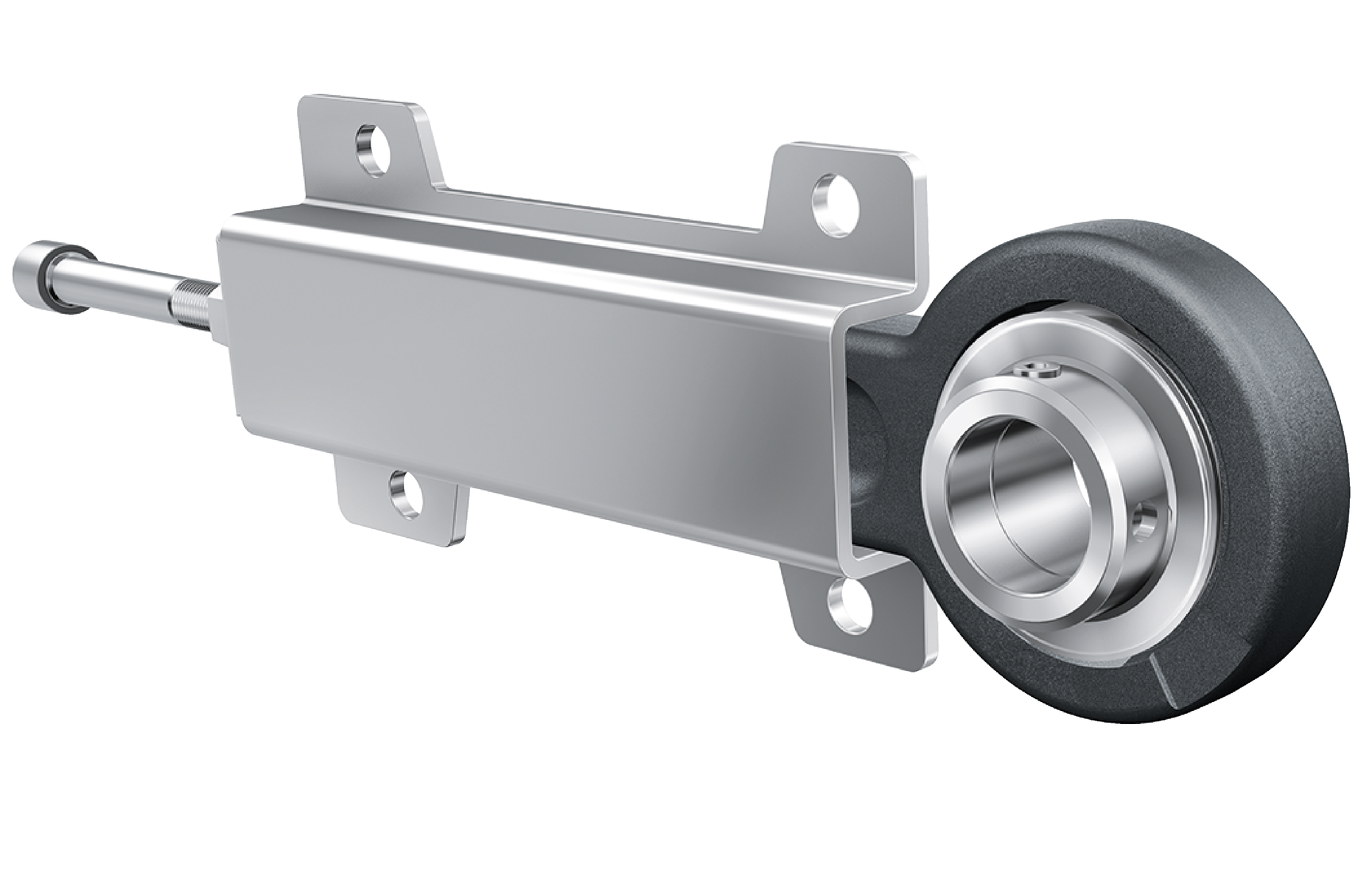

Fotografia produsului are caracter informativ
PHUSE30-XL+INA
Date tehnice INA/Schaeffler
PHUSE30-XL - Unitate de lagăr cu carcasă de întindere
Unități de lagăr cu carcasă de întindere PHUSE, fontă and tablă de oțel housing, rulment radial tip insert cu bile cu colier excentric de blocare, etanșări P
d30 mmDiametru interior
Prezentare produs
| Cod produs | PHUSE30-XL |
|---|---|
| Tip produs | Unitate de lagăr cu carcasă de întindere |
| Marcă | INA |
| Număr material Schaeffler | 0009649560000 |
| Tip de bază | PHUSE30 |
| Cod BearingX | PHUSE30-XL |
| Masa | 2.8 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Material | GG | Fontă cenușie |

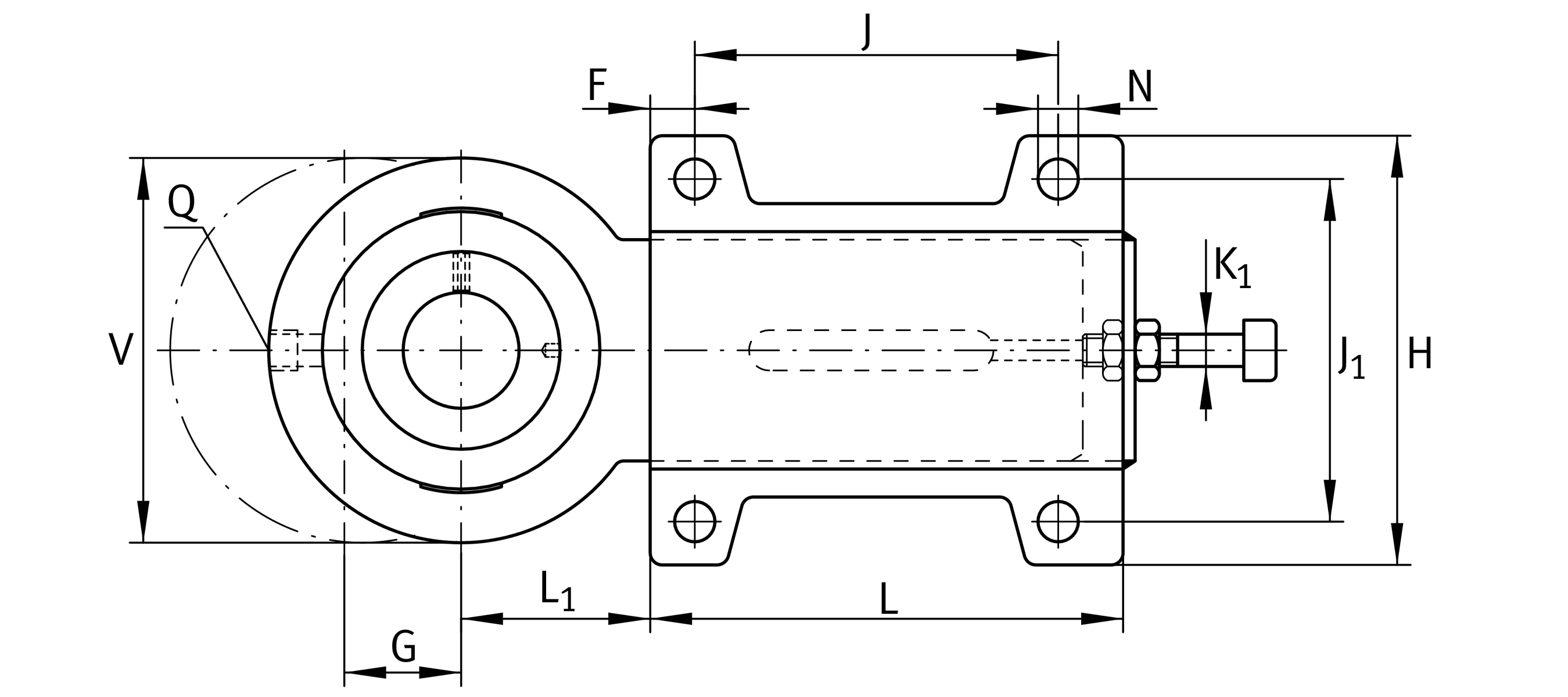

Dimensiuni principale și date de performanță
| d | Diametru interior | 30 mm |
| H | Înălțime flanșă | 103 mm |
| A | Înălțime carcasă | 28 mm |
| V | Diametru umăr carcasă | 88 mm |
| L | Lungime totală | 187 mm |
| C 0r G | Capacitate portantă (carcasă) | 11.300 N |
| ≈m | Masă | 2,8 kg |
Dimensiuni de montaj
| N | Alezaj de fixare | 11,5 mm |
| J | Distanță alezaje de fixare | 140 mm |
| J 1 | Lățime distanță alezaj | 80 mm |
Dimensiuni detaliate
| L 1 | Distanță ax arbore | 50 mm |
| A 2 | Lățime carcasă | 22 mm |
| H 1 | Înălțime guidance | 52 mm |
| K 1 | Filet șurub de reglare | M12 |
| S | Grosime flanșă | 4 mm |
| F | Distanță alezaje de fixare exterioare | 20 mm |
| G | Deplasare axială | 65 mm |
| Q | Filet racord pentru ungere | M6 |
Informații suplimentare
| Carcasă | HUE06 | |
| Carcasă (partea 2) | HUSE07 | |
| Denumire rulment | GRAE30-XL-NPP-B |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
