PCJ45-XL+INA
Date tehnice INA/Schaeffler
PCJ45-XL - Unitate de lagăr cu flanșă
Unități de lagăr PCJ, unități de lagăr cu flanșă în patru șuruburi, fontă, colier excentric de blocare, P etanșări
d45 mmDiametru interior
C r34.500 NSarcină dinamică de bază, radială
C 0r20.400 NSarcină statică de bază, radială
Prezentare produs
| Cod produs | PCJ45-XL |
|---|---|
| Tip produs | Unitate de lagăr cu flanșă |
| Marca | INA |
| Numar material Schaeffler | 0945699830000 |
| Tip de baza | PCJ45 |
| Cod BearingX | PCJ45-XL |
| Masa | 2.11 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Varianta tehnica si sufixe
| Material | GG | Fontă cenușie |

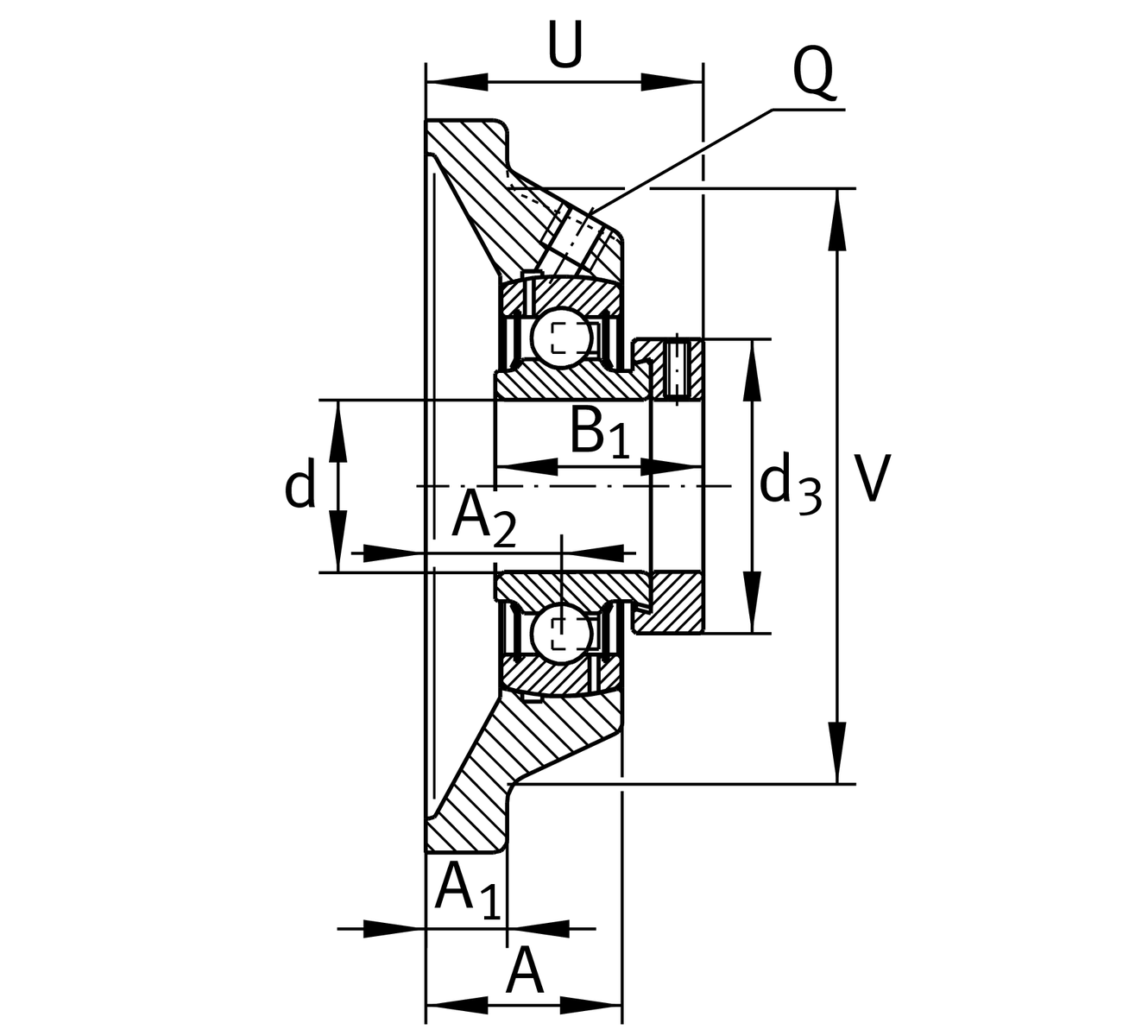

Dimensiuni principale și date de performanță
| d | Diametru interior | 45 mm |
| L | Lățime flanșă | 137 mm |
| U | Înălțime totală unitate | 56,7 mm |
| C r | Sarcină dinamică de bază, radială | 34.500 N |
| C 0r | Sarcină statică de bază, radială | 20.400 N |
| C ur | Limită de sarcină la oboseală, radială | 970 N |
| ≈m | Masă | 2,11 kg |
Dimensiuni de montaj
| J | Distanță alezaje de fixare | 105 mm |
| N | Alezaj de fixare | 14 mm |
| n | Număr de orificii de înșurubare | 4 |
Dimensiuni detaliate
| A | Înălțime carcasă | 35 mm |
| A 1 | Grosime flanșă | 13 mm |
| A 2 | Distanță cale de rulare | 24 mm |
| V | Diametru umăr carcasă | 116 mm |
| Q | Filet racord pentru ungere | M6 |
| d 3 | Diametru exterior dispozitiv de blocare | 63 mm |
Additional information
| Număr de carcase | 1 | |
| Carcasă | CJ09 | |
| Denumire rulment | GRAE45-XL-NPP-B |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
