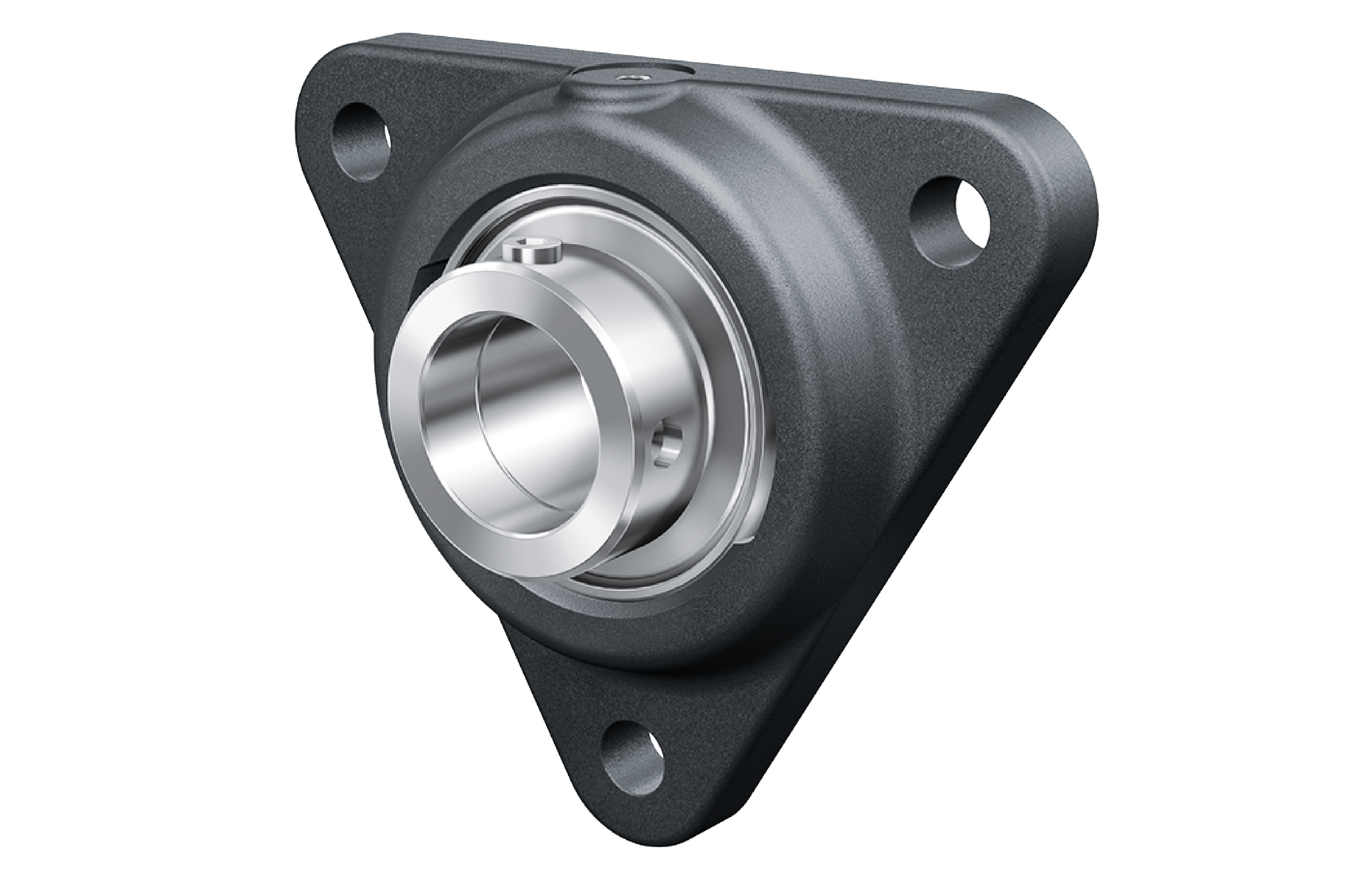

Fotografia produsului are caracter informativ
PCFTR35-XL+INA
Date tehnice INA/Schaeffler
PCFTR35-XL - Unitate de lagăr cu flanșă
Unități de lagăr PCFTR, unități de lagăr cu flanșă în trei șuruburi, fontă, colier excentric de blocare, etanșări P
d35 mmDiametru interior
C r27.500 NSarcină dinamică de bază, radială
C 0r15.300 NSarcină statică de bază, radială
Prezentare produs
| Cod produs | PCFTR35-XL |
|---|---|
| Tip produs | Unitate de lagăr cu flanșă |
| Marcă | INA |
| Număr material Schaeffler | 0008318160000 |
| Tip de bază | PCFTR35 |
| Cod BearingX | PCFTR35-XL |
| Masa | 1.28 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Material | GG | Fontă cenușie |
Dimensiuni principale și date de performanță
| d | Diametru interior | 35 mm |
| H 2 | Înălțime flanșă | 128 mm |
| U | Înălțime totală unitate | 45,1 mm |
| C r | Sarcină dinamică de bază, radială | 27.500 N |
| C 0r | Sarcină statică de bază, radială | 15.300 N |
| ≈m | Masă | 1,28 kg |

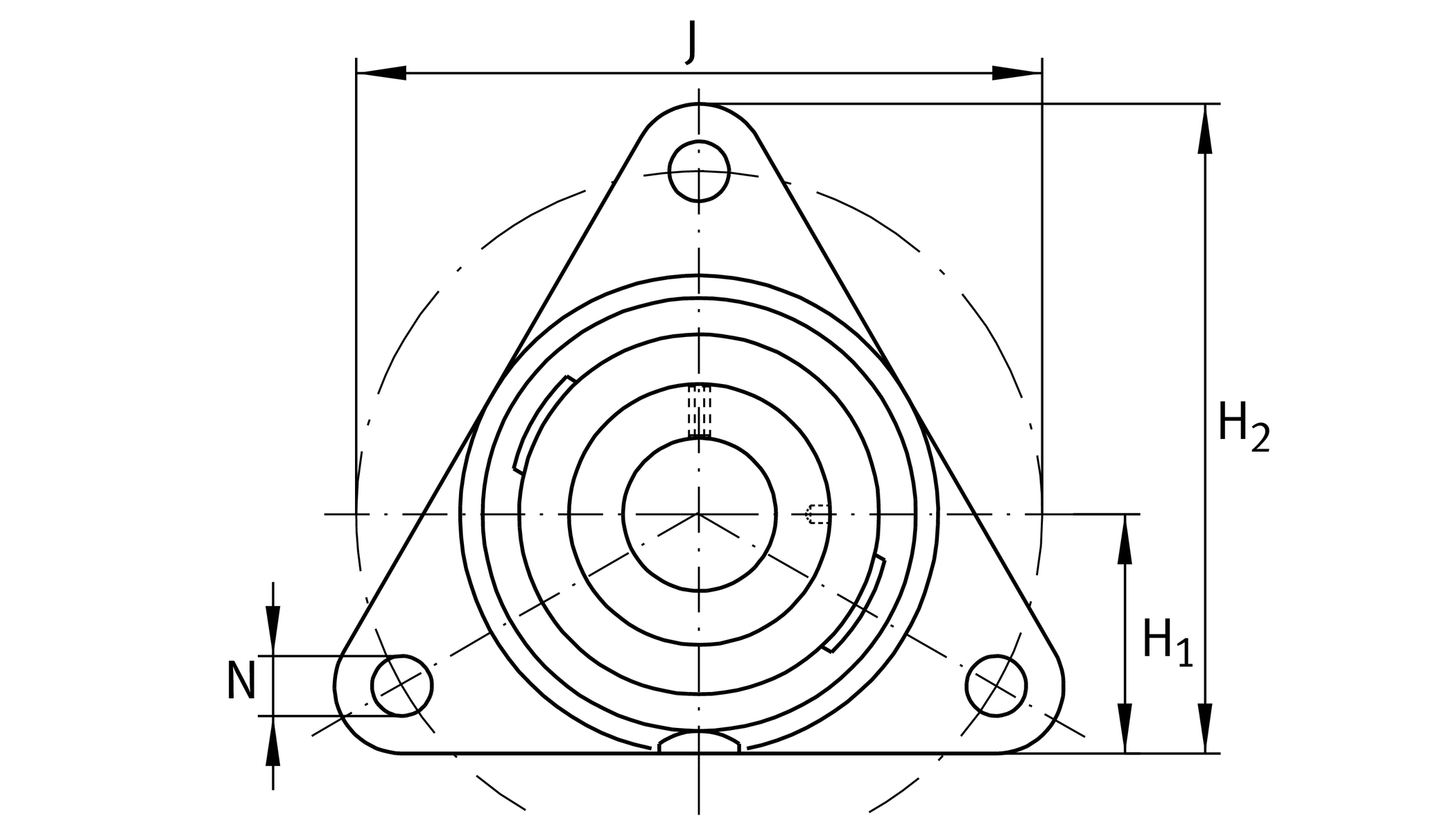

Dimensiuni de montaj
| J | Diametru cerc de divizare (găuri) | 129,7 mm |
| N | Alezaj de fixare | 14 mm |
| n | Număr de orificii de înșurubare | 3 |

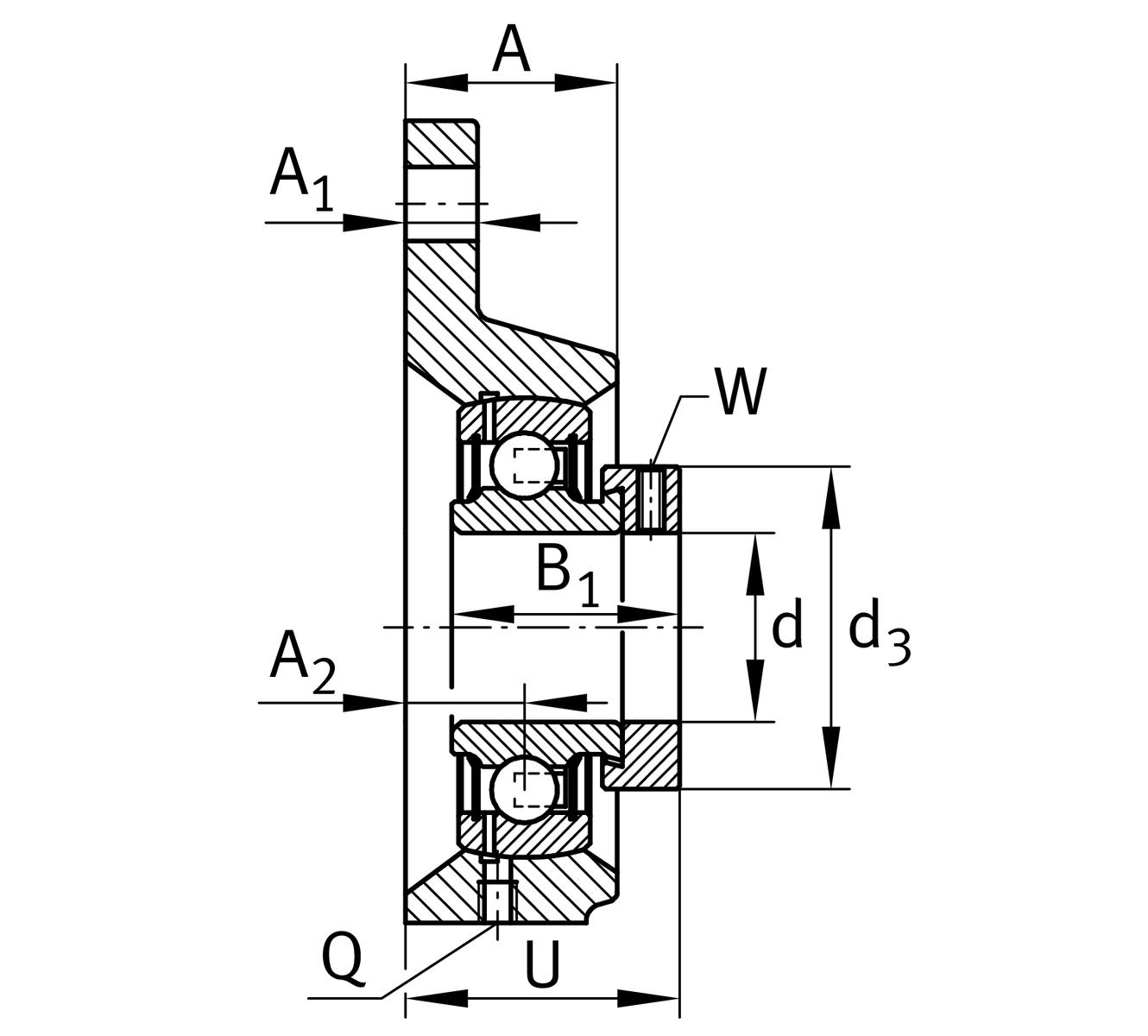

Dimensiuni detaliate
| A | Înălțime carcasă | 27 mm |
| A 1 | Grosime flanșă | 14 mm |
| A 2 | Distanță cale de rulare | 15,6 mm |
| H 1 | Distanță ax arbore | 48 mm |
| Q | Filet racord pentru ungere | M6 |
| d 3 | Diametru exterior colier excentric de blocare | 55 mm |
Informații suplimentare
| Număr de carcase | 1 | |
| Carcasă | CFTR07 | |
| Denumire rulment | GRAE35-XL-NPP-B |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
