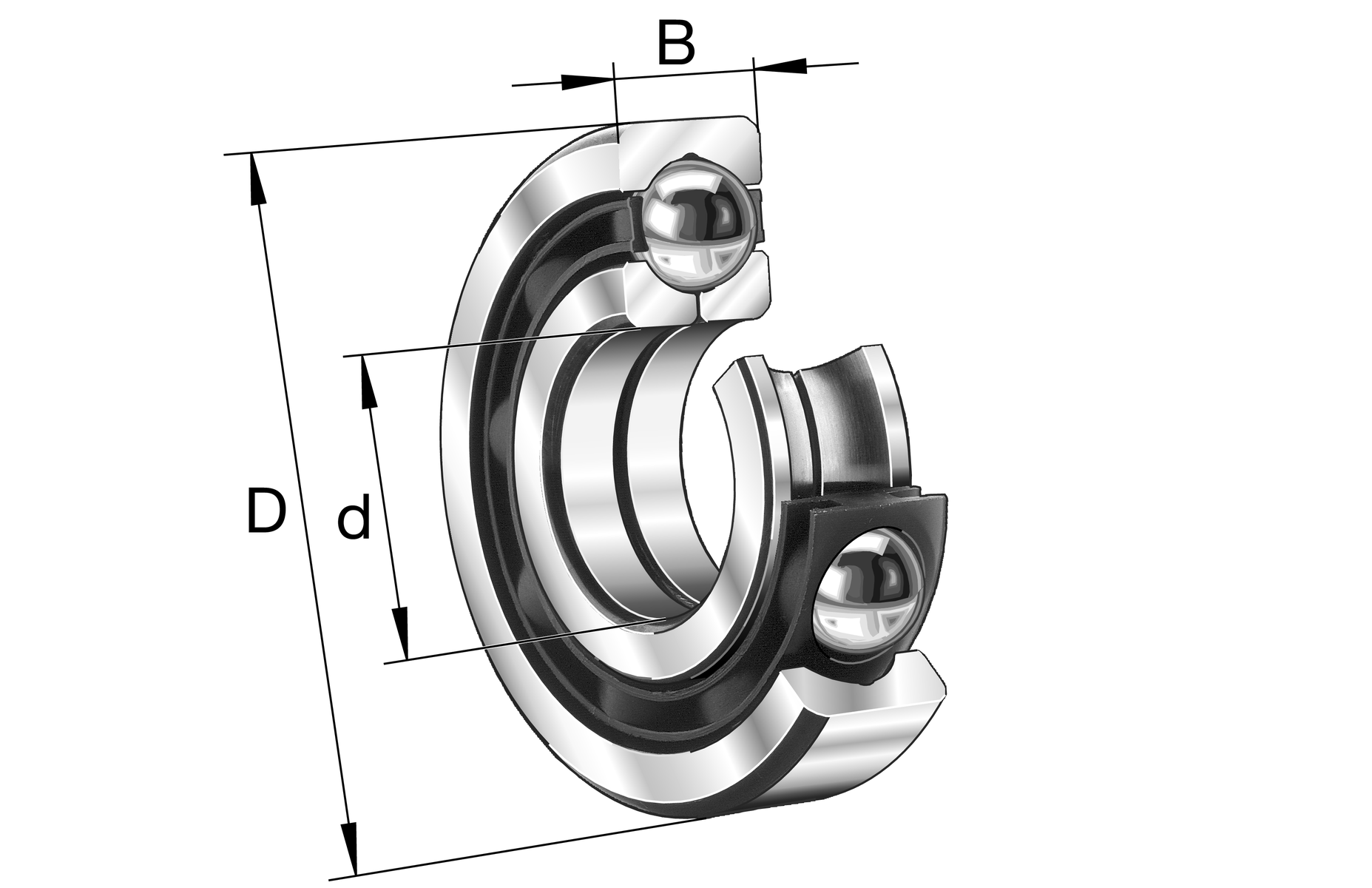

Fotografia produsului are caracter informativ

QJ209-XL-TVP+FAG

Date tehnice FAG/Schaeffler

QJ209-XL-TVP - Rulment cu contact în patru puncte

Rulment cu contact în patru puncte QJ2..-XL-TVP, X-life, colivie din polimer

d45 mmDiametru interior

D85 mmDiametru exterior

B19 mmLățime

C r66.000 NSarcină dinamică de bază, radială

C 0r57.000 NSarcină statică de bază, radială

n G10.800 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială în două direcții

Lubrifiere cu unsoare

Lubrifiere cu ulei

Neetanșat

Cod produs	QJ209-XL-TVP
Tip produs	Rulment cu contact în patru puncte
Marcă	FAG
Număr material Schaeffler	0167422730000
Tip de bază	QJ209
Cod BearingX	QJ209-XL-TVP
Masa	443 g
CAD disponibil	Da
Date de calcul disponibile	Da

Clasă de toleranță	PN	Normal (ISO 492:2023)
Colivie	TVP	Colivie masivă din poliamidă PA66 armată cu fibră de sticlă
Stabilizare dimensională / termică	S0	Inele stabilizate dimensional până la 150 °C
Joc axial intern	CN	Grupa N (CN)

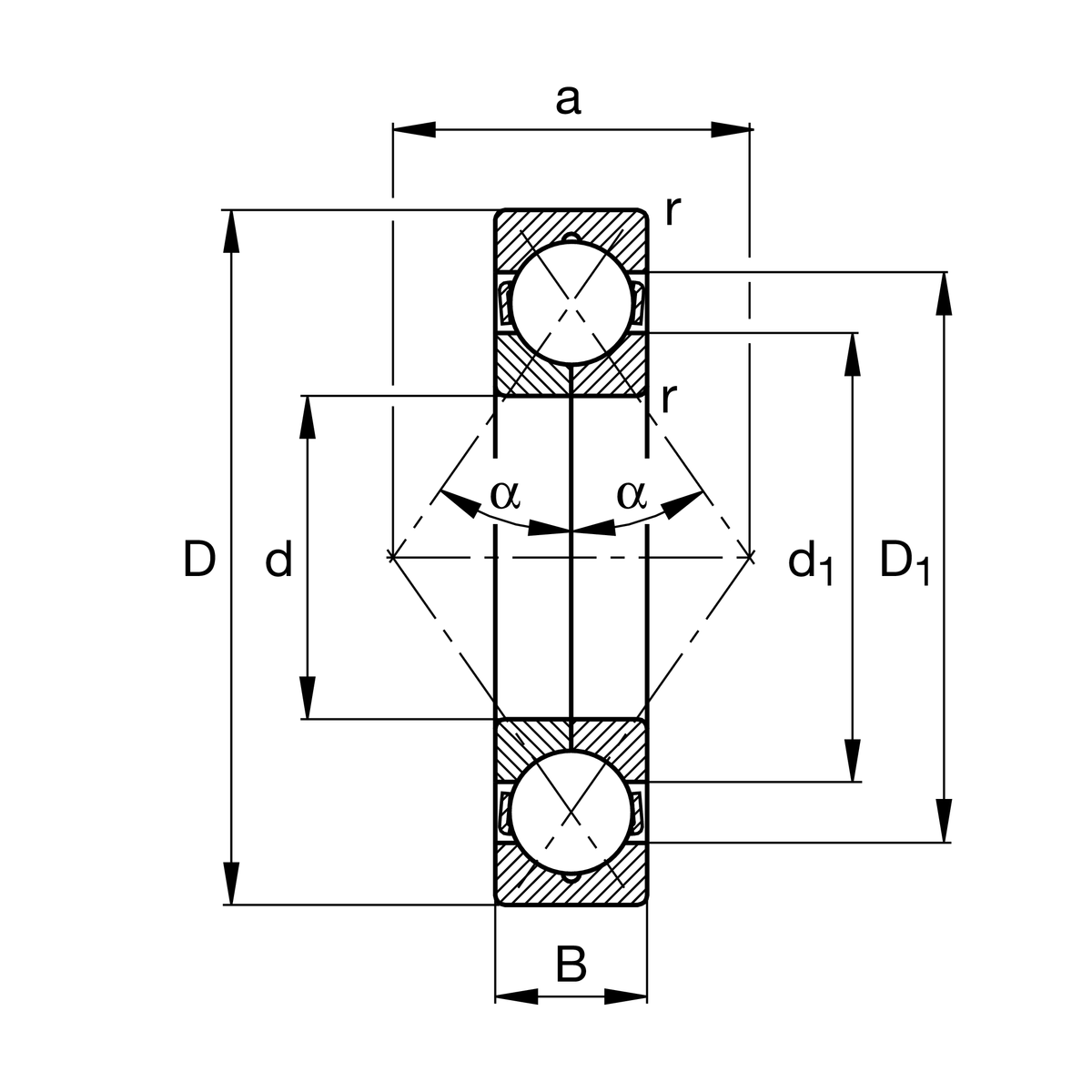

d	Diametru interior	45 mm
D	Diametru exterior	85 mm
B	Lățime	19 mm
C r	Sarcină dinamică de bază, radială	66.000 N
C 0r	Sarcină statică de bază, radială	57.000 N
C ur	Limită de sarcină la oboseală, radială	4.000 N
n G	Turație limită	10.800 1/min
n ϑr	Turație de referință	6.900 1/min
≈m	Masă	443 g

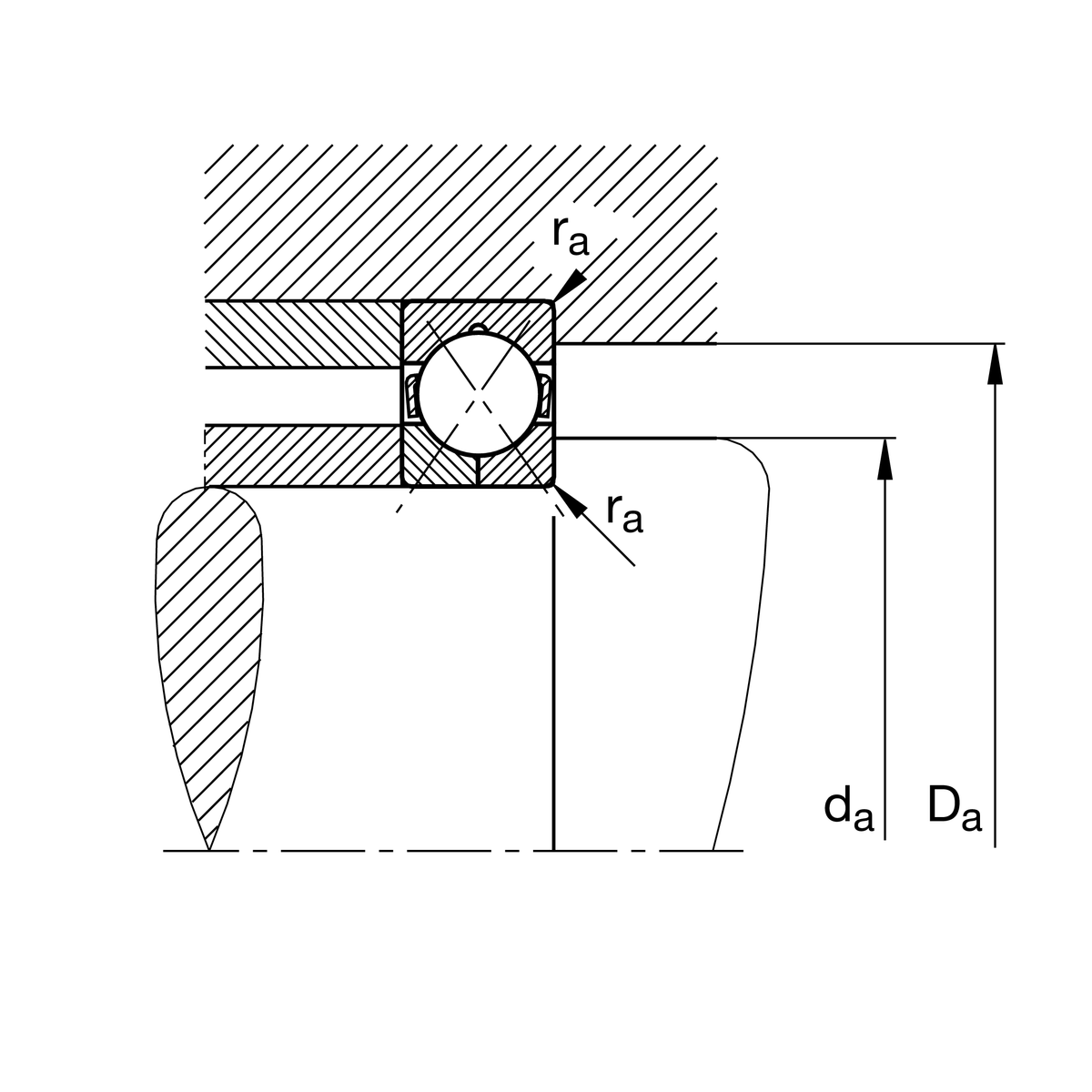

d a min	Diametru minim al umărului arborelui	52 mm
D a max	Diametru maxim al umărului carcasei	78 mm
r a max	Rază maximă de racordare	1 mm

r min	Dimensiune minimă a teșiturii	1,1 mm
D 1	Diametru umăr inel exterior	72 mm
d 1	Diametru umăr inel interior	58,5 mm
a	Distanța dintre vârfurile conurilor de presiune	45,5 mm
α	Unghi de contact	35 °

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	120 °C
