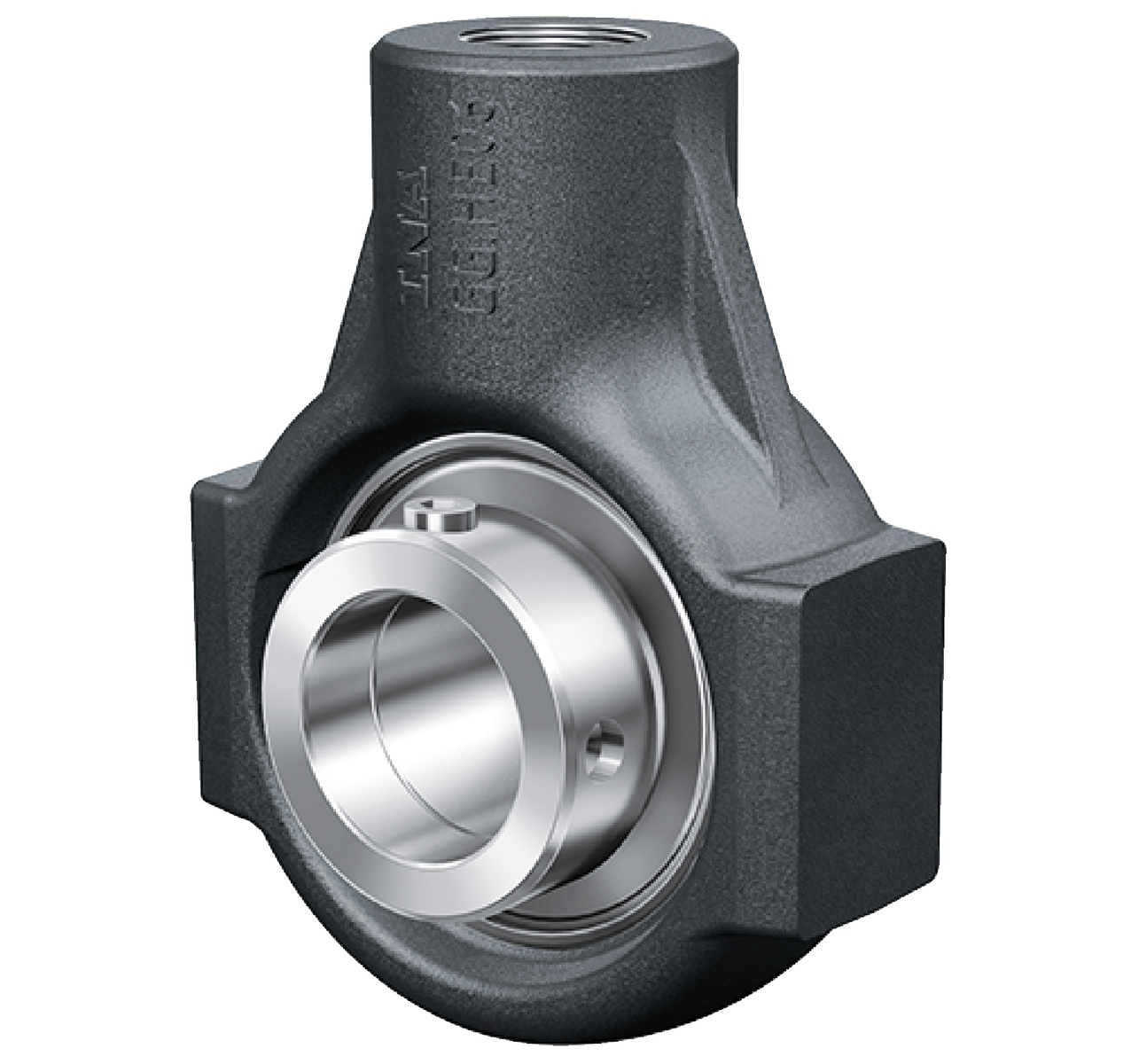

Fotografia produsului are caracter informativ
PHEY20-XL+INA
Date tehnice INA/Schaeffler
PHEY20-XL - Unitate de lagăr cu carcasă de întindere
Unități de lagăr cu carcasă de întindere PHEY, carcasă din fontă, rulment radial tip insert cu bile cu șuruburi de fixare în inelul interior, etanșări P
d20 mmDiametru interior
Prezentare produs
| Cod produs | PHEY20-XL |
|---|---|
| Tip produs | Unitate de lagăr cu carcasă de întindere |
| Marcă | INA |
| Număr material Schaeffler | 0009200450000 |
| Tip de bază | PHEY20 |
| Cod BearingX | PHEY20-XL |
| Masa | 0.54 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Material | GG | Fontă cenușie |

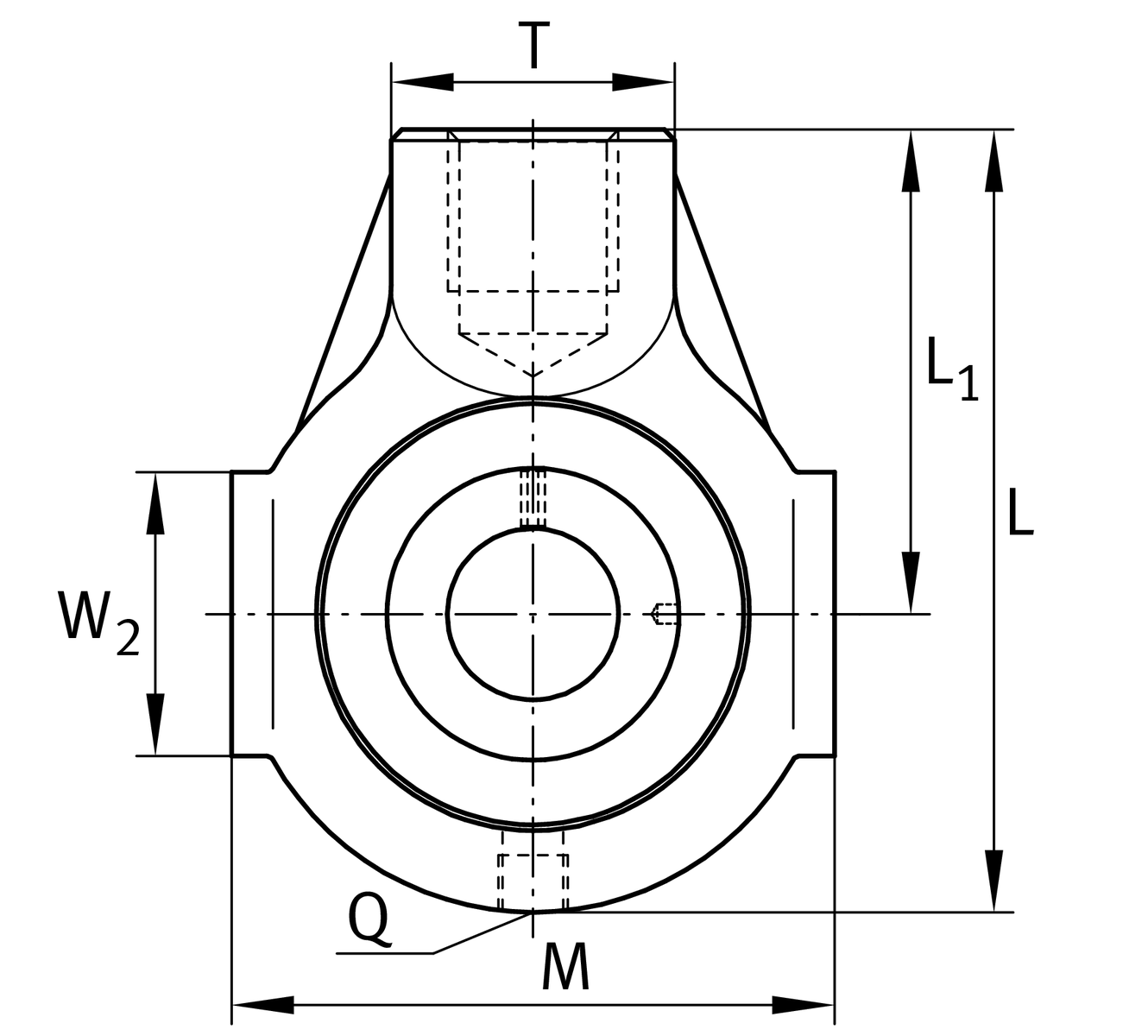

Dimensiuni principale și date de performanță
| d | Diametru interior | 20 mm |
| L | Lungime totală | 91 mm |
| M | Lățime totală carcasă | 65 mm |
| A 2 | Lățime carcasă | 25 mm |
| ≈m | Masă | 0,54 kg |
Dimensiuni de montaj
| K | Alezaj filetat de fixare | M16 |
| K 1 | Adâncime filet | 21 mm |
Dimensiuni detaliate
| L 1 | Distanță ax arbore | 58 mm |
| T | Înălțime carcasă pe partea de fixare | 30 mm |
| W 2 | Lungime suprafață de ghidare | 38 mm |
| Q | Filet racord pentru ungere | M6 |
Informații suplimentare
| Carcasă | HE04 | |
| Denumire rulment | GAY20-XL-NPP-B |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
