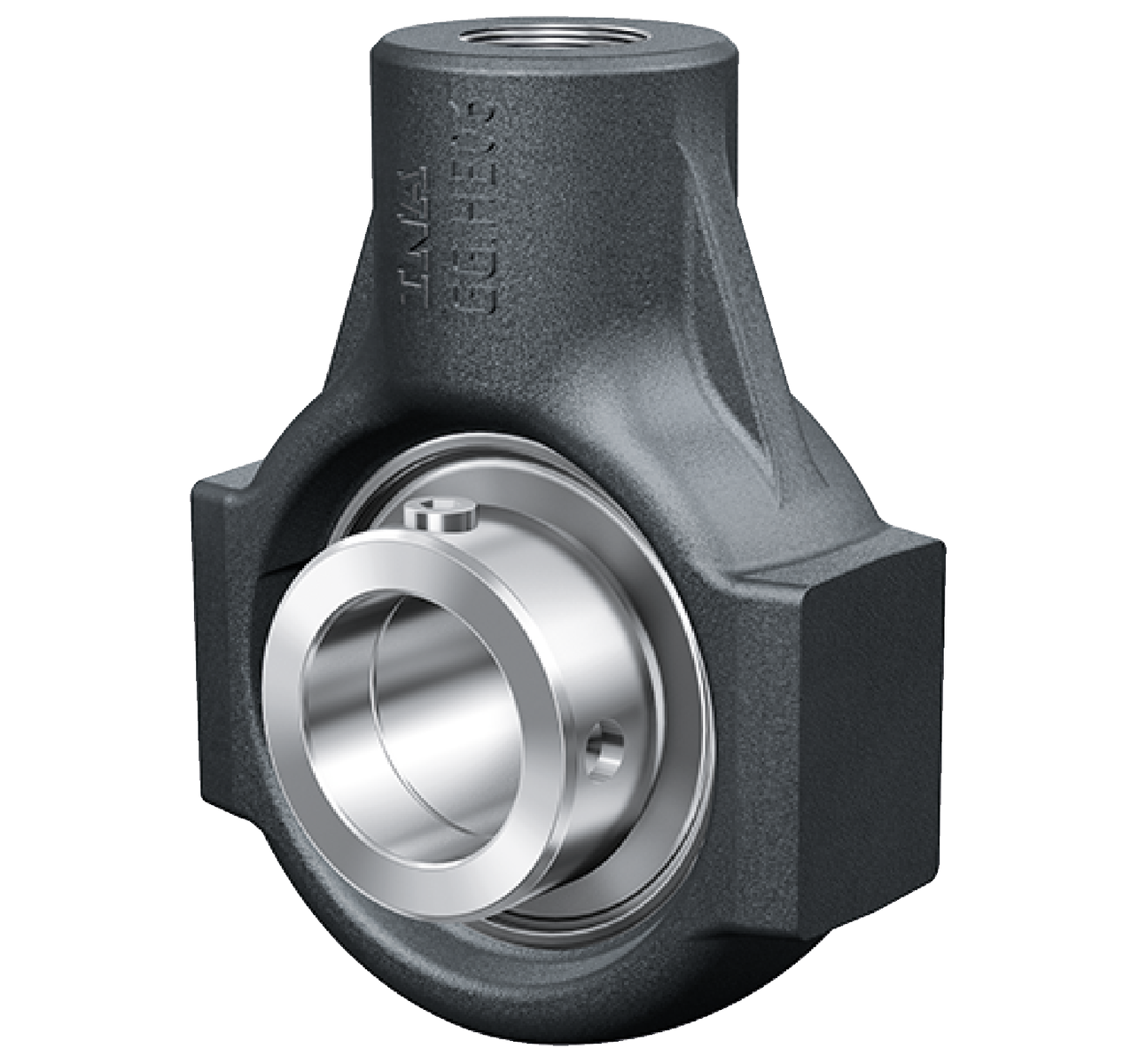

Fotografia produsului are caracter informativ
PHE20-XL+INA
Date tehnice INA/Schaeffler
PHE20-XL - Unitate de lagăr cu carcasă de întindere
Unități de lagăr cu carcasă de întindere PHE, carcasă din fontă, rulment radial tip insert cu bile cu colier excentric de blocare, etanșări P
d20 mmDiametru interior
Prezentare produs
| Cod produs | PHE20-XL |
|---|---|
| Tip produs | Unitate de lagăr cu carcasă de întindere |
| Marcă | INA |
| Număr material Schaeffler | 0008407930000 |
| Tip de bază | PHE20 |
| Cod BearingX | PHE20-XL |
| Masa | 0.55 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Material | GG | Fontă cenușie |

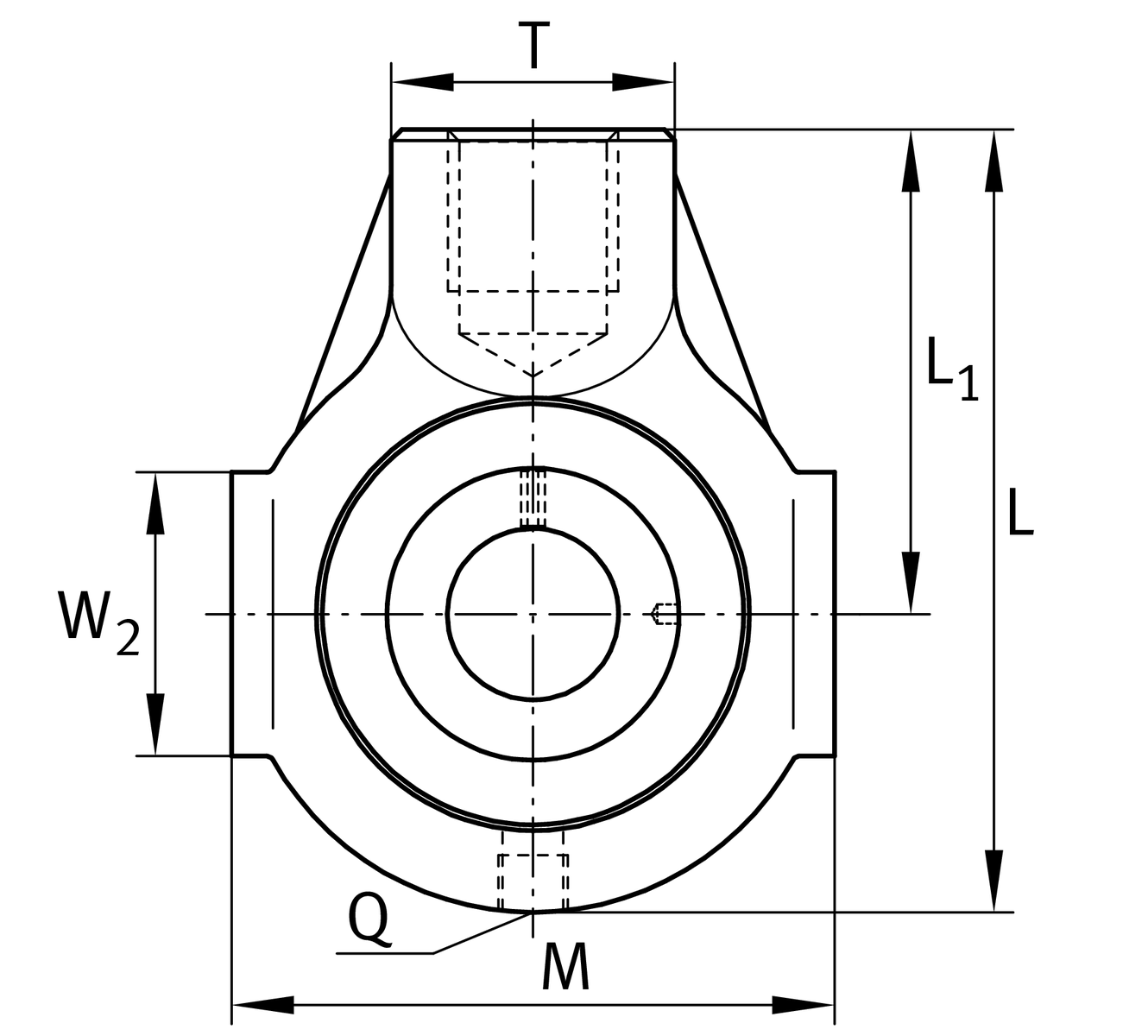

Dimensiuni principale și date de performanță
| d | Diametru interior | 20 mm |
| L | Lungime totală | 91 mm |
| M | Lățime totală carcasă | 65 mm |
| A 2 | Lățime carcasă | 25 mm |
| ≈m | Masă | 0,55 kg |

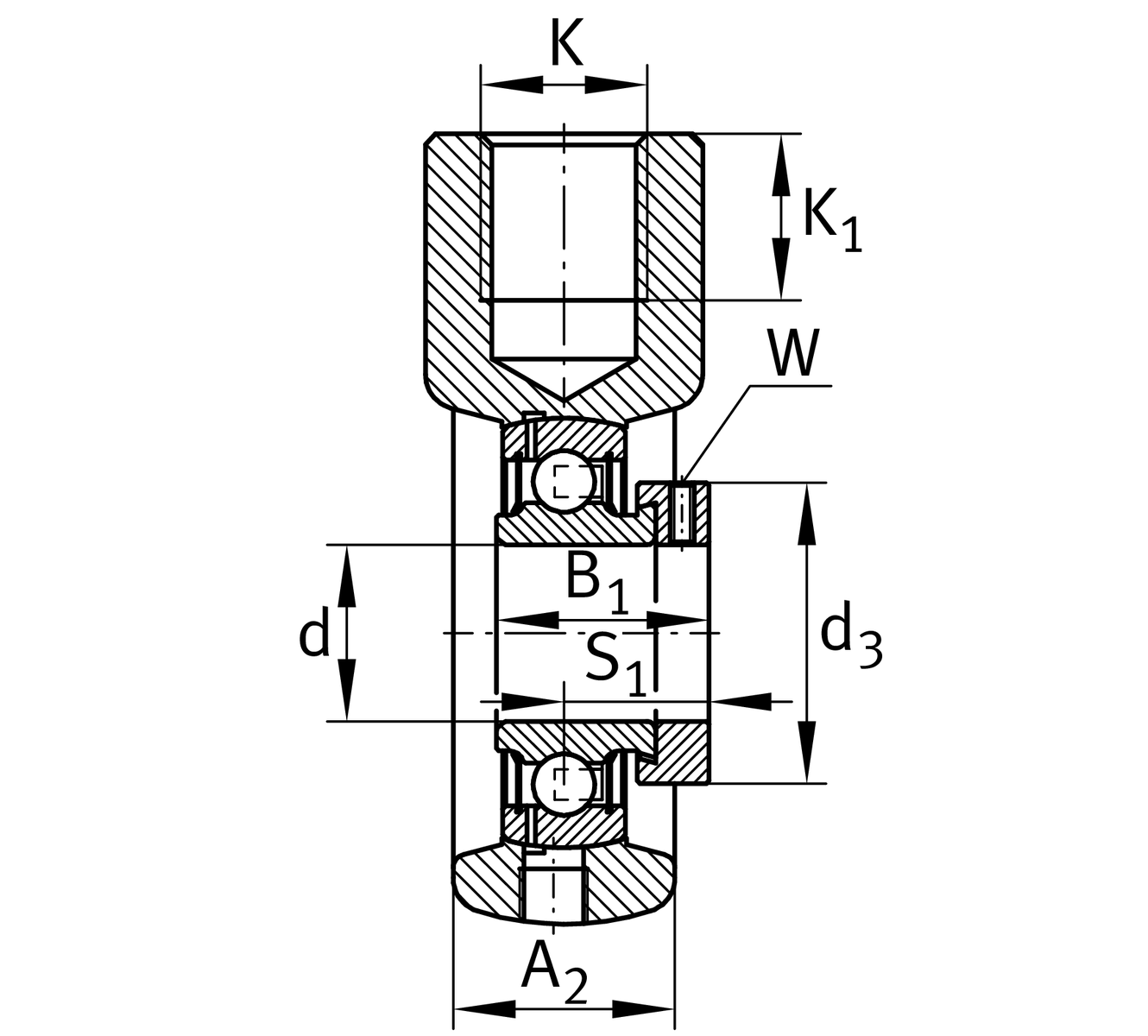

Dimensiuni de montaj
| K | Alezaj filetat de fixare | M16 |
| K 1 | Adâncime filet | 21 mm |
Dimensiuni detaliate
| L 1 | Distanță ax arbore | 58 mm |
| T | Înălțime carcasă pe partea de fixare | 30 mm |
| W 2 | Lungime suprafață de ghidare | 38 mm |
| Q | Filet racord pentru ungere | M6 |
Informații suplimentare
| Carcasă | HE04 | |
| Denumire rulment | GRAE20-XL-NPP-B |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
