PASE30-XL-N+INA
Date tehnice INA/Schaeffler
PASE30-XL-N - Unitate de lagăr cu carcasă pedestal
Unități de lagăr cu carcasă pedestal PASE, carcasă din fontă, rulment radial tip insert cu bile cu colier excentric de blocare, etanșări P
d30 mmDiametru interior
Prezentare produs
| Cod produs | PASE30-XL-N |
|---|---|
| Tip produs | Unitate de lagăr cu carcasă pedestal |
| Marcă | INA |
| Număr material Schaeffler | 0945128500000 |
| Tip de bază | PASE30 |
| Cod BearingX | PASE30-XL-N |
| Masa | 1.13 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Material | GG | Fontă cenușie |
| Groove | N | Carcasă din fontă cu canal degajat pentru capace de capăt |
Dimensiuni principale și date de performanță
| d | Diametru interior | 30 mm |
| L | Lungime totală | 158 mm |
| H 2 | Înălțime | 82 mm |
| ≈m | Masă | 1,13 kg |
Dimensiuni de montaj
| J | Distanță alezaje de fixare | 117,5 mm |
| N | Lățime (slot) | 14 mm |
| N 1 | Length (slot) | 22 mm |

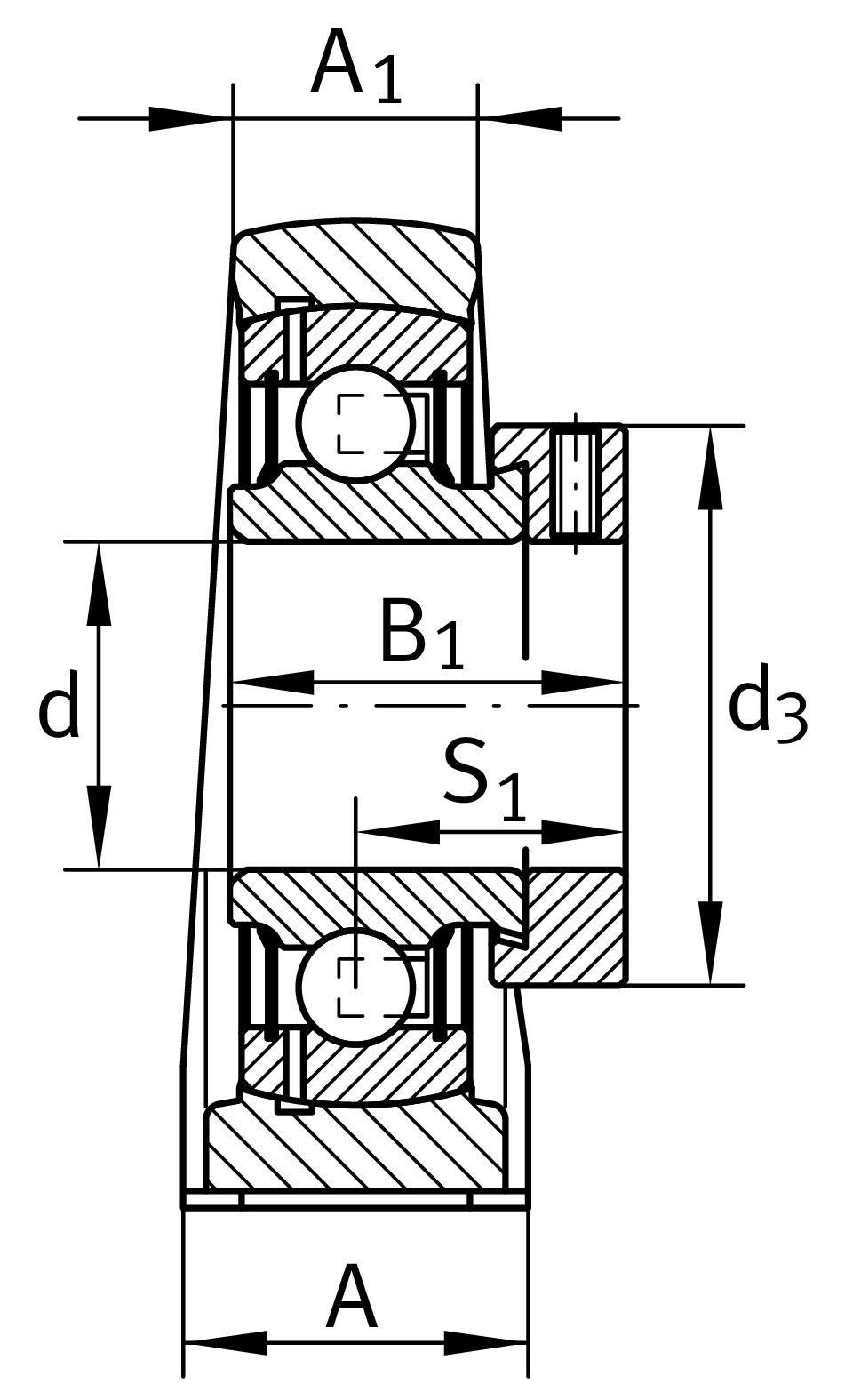

Dimensiuni detaliate
| H | Distanță ax arbore | 42,9 mm |
| A | Lățime (base) | 40 mm |
| A 1 | Lățime (head) | 25 mm |
| H 1 | Înălțime (base) | 17 mm |
| B 1 | Lățime totală colier de blocare | 35,8 mm |
| S 1 | Distanță de la calea de rulare la colierul de blocare | 26,8 mm |
| Q | Filet racord pentru ungere | M6 |
Informații suplimentare
| Carcasă | ASE06 | |
| Denumire rulment | GRAE30-XL-NPP-B | |
| Protecting cap | KASK06 |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
