PASE25-XL-N+INA
Date tehnice INA/Schaeffler
PASE25-XL-N - Unitate de lagăr cu carcasă pedestal
Unități de lagăr cu carcasă pedestal PASE, carcasă din fontă, rulment radial tip insert cu bile cu colier excentric de blocare, P etanșări
d25 mmDiametru interior
Prezentare produs
| Cod produs | PASE25-XL-N |
|---|---|
| Tip produs | Unitate de lagăr cu carcasă pedestal |
| Marca | INA |
| Numar material Schaeffler | 0096423150000 |
| Tip de baza | PASE25 |
| Cod BearingX | PASE25-XL-N |
| Masa | 0.7 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Varianta tehnica si sufixe
| Material | GG | Fontă cenușie |
| Groove | N | Carcasă din fontă cu canal degajat pentru capace de capăt |
Dimensiuni principale și date de performanță
| d | Diametru interior | 25 mm |
| L | Lungime totală | 130 mm |
| H 2 | Înălțime | 70 mm |
| ≈m | Masă | 0,7 kg |
Dimensiuni de montaj
| J | Distanță alezaje de fixare | 102,5 mm |
| N | Lățime (slot) | 11 mm |
| N 1 | Length (slot) | 19 mm |

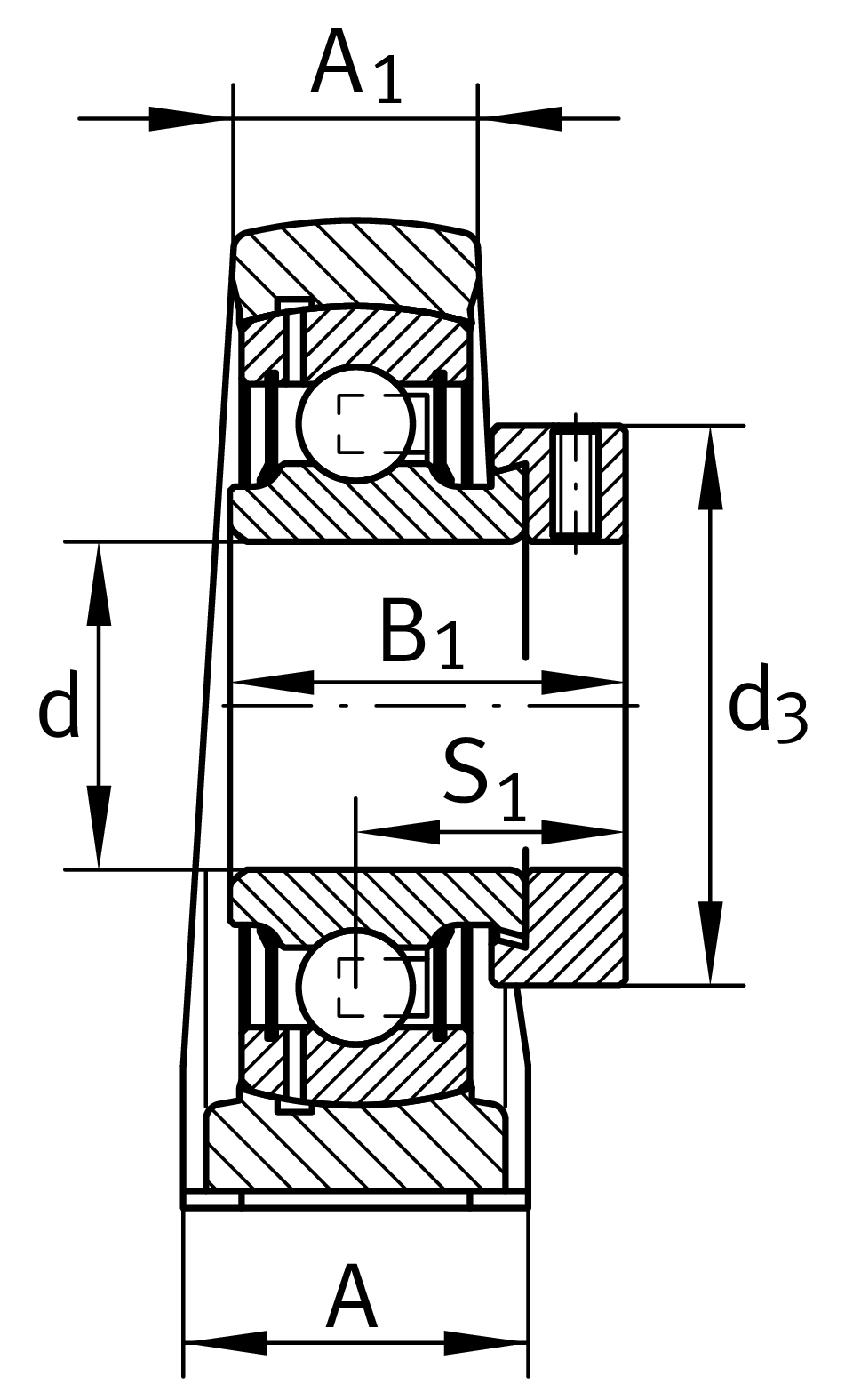

Dimensiuni detaliate
| H | Distanță ax arbore | 36,5 mm |
| A | Lățime (base) | 36 mm |
| A 1 | Lățime (head) | 21 mm |
| H 1 | Înălțime (base) | 14,5 mm |
| B 1 | Lățime totală colier de blocare | 31 mm |
| S 1 | Distanță de la calea de rulare la colierul de blocare | 23,5 mm |
| Q | Filet racord pentru ungere | M6 |
Additional information
| Carcasă | ASE05 | |
| Denumire rulment | GRAE25-XL-NPP-B | |
| Protecting cap | KASK05 |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
