PCCJ25+INA
Date tehnice INA/Schaeffler

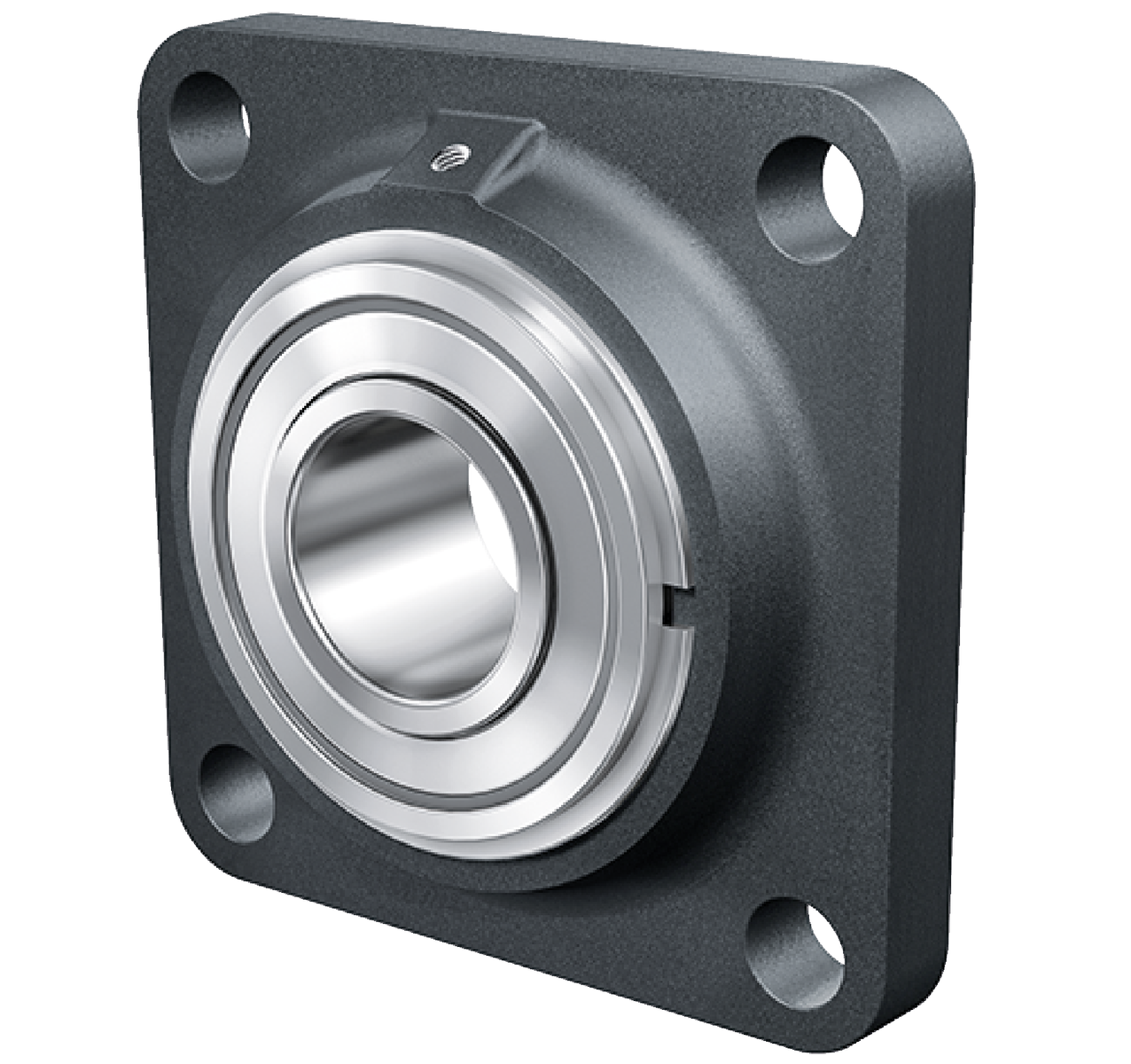

PCCJ25 - Unitate de lagăr cu flanșă
Unități de lagăr PCCJ, unități de lagăr cu flanșă în patru șuruburi, fontă, pe două rânduri angular contact ball bearing, P etanșări
d25 mmDiametru interior
C r21.600 NSarcină dinamică de bază, radială
C 0r14.900 NSarcină statică de bază, radială
B30 mmLățime
Prezentare produs
| Cod produs | PCCJ25 |
|---|---|
| Tip produs | Unitate de lagăr cu flanșă |
| Marca | INA |
| Numar material Schaeffler | 0008905100000 |
| Tip de baza | PCCJ25 |
| Masa | 0.89 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Varianta tehnica si sufixe
| Material | GG | Fontă cenușie |
Dimensiuni principale și date de performanță
| d | Diametru interior | 25 mm |
| L | Lățime flanșă | 95 mm |
| U | Înălțime totală unitate | 26,7 mm |
| C r | Sarcină dinamică de bază, radială | 21.600 N |
| C 0r | Sarcină statică de bază, radială | 14.900 N |
| C ur | Limită de sarcină la oboseală, radială | 760 N |
| ≈m | Masă | 0,89 kg |

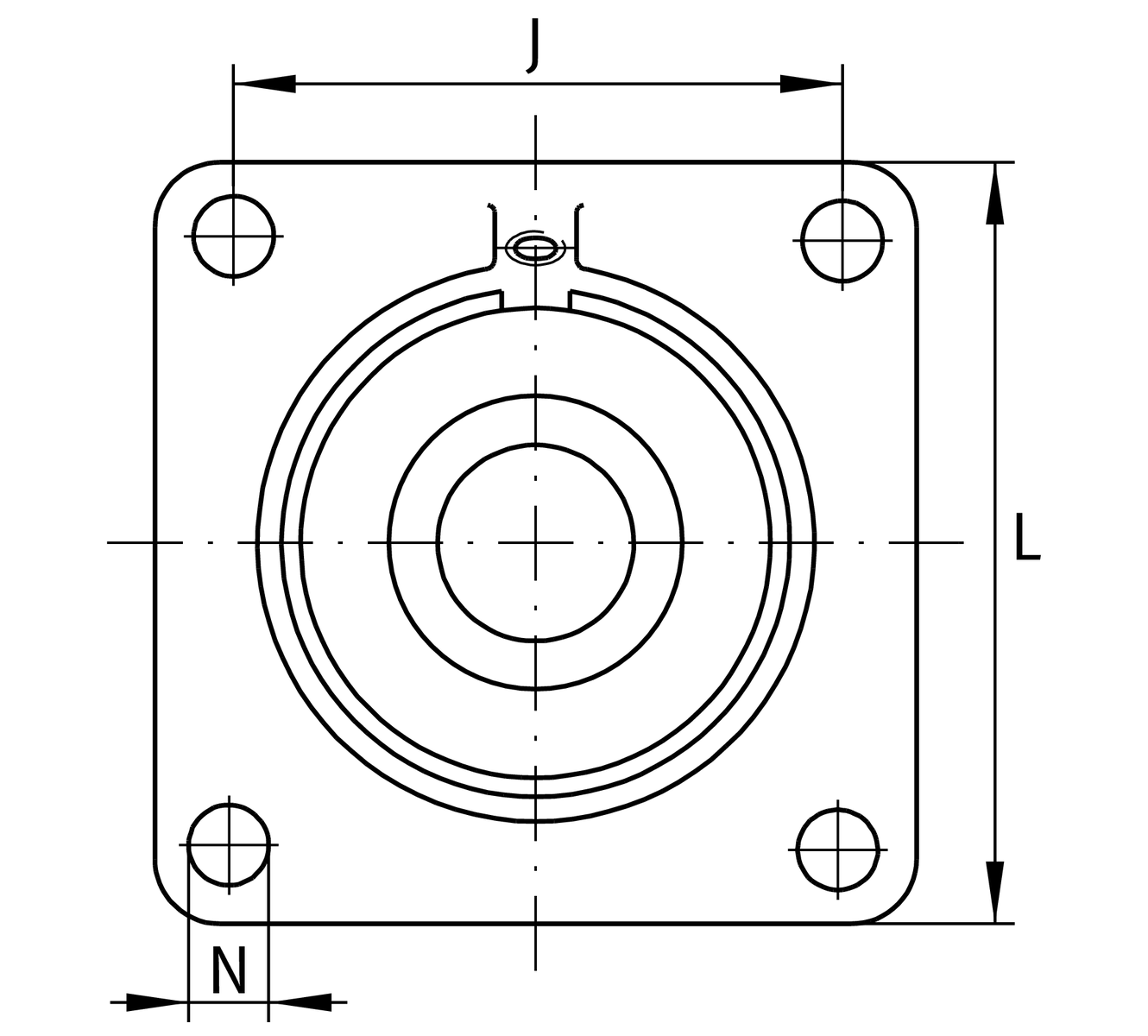

Dimensiuni de montaj
| J | Distanță alezaje de fixare | 70 mm |
| N | Alezaj de fixare | 11,5 mm |
| n | Număr de orificii de înșurubare | 4 |

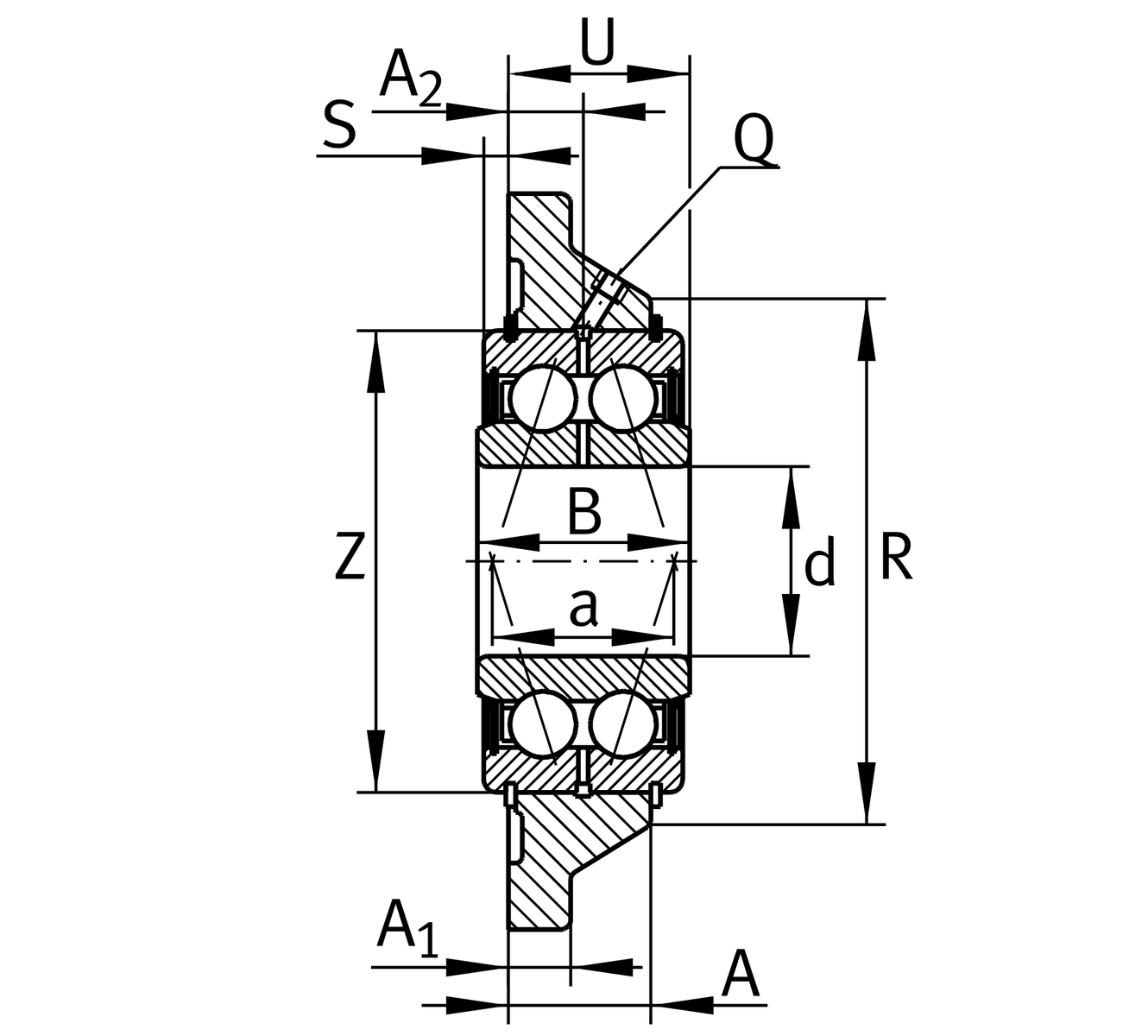

Dimensiuni detaliate
| A | Înălțime carcasă | 22,1 mm |
| A 1 | Grosime flanșă | 12 mm |
| A 2 | Distanță cale de rulare | 11,7 mm |
| B | Lățime | 30 mm |
| Q | Filet racord pentru ungere | M6 |
Additional information
| Număr de carcase | 1 | |
| Carcasă | CCJ05 | |
| Denumire rulment | G5205-2RS-N |
