PASEY45-XL+INA
Date tehnice INA/Schaeffler

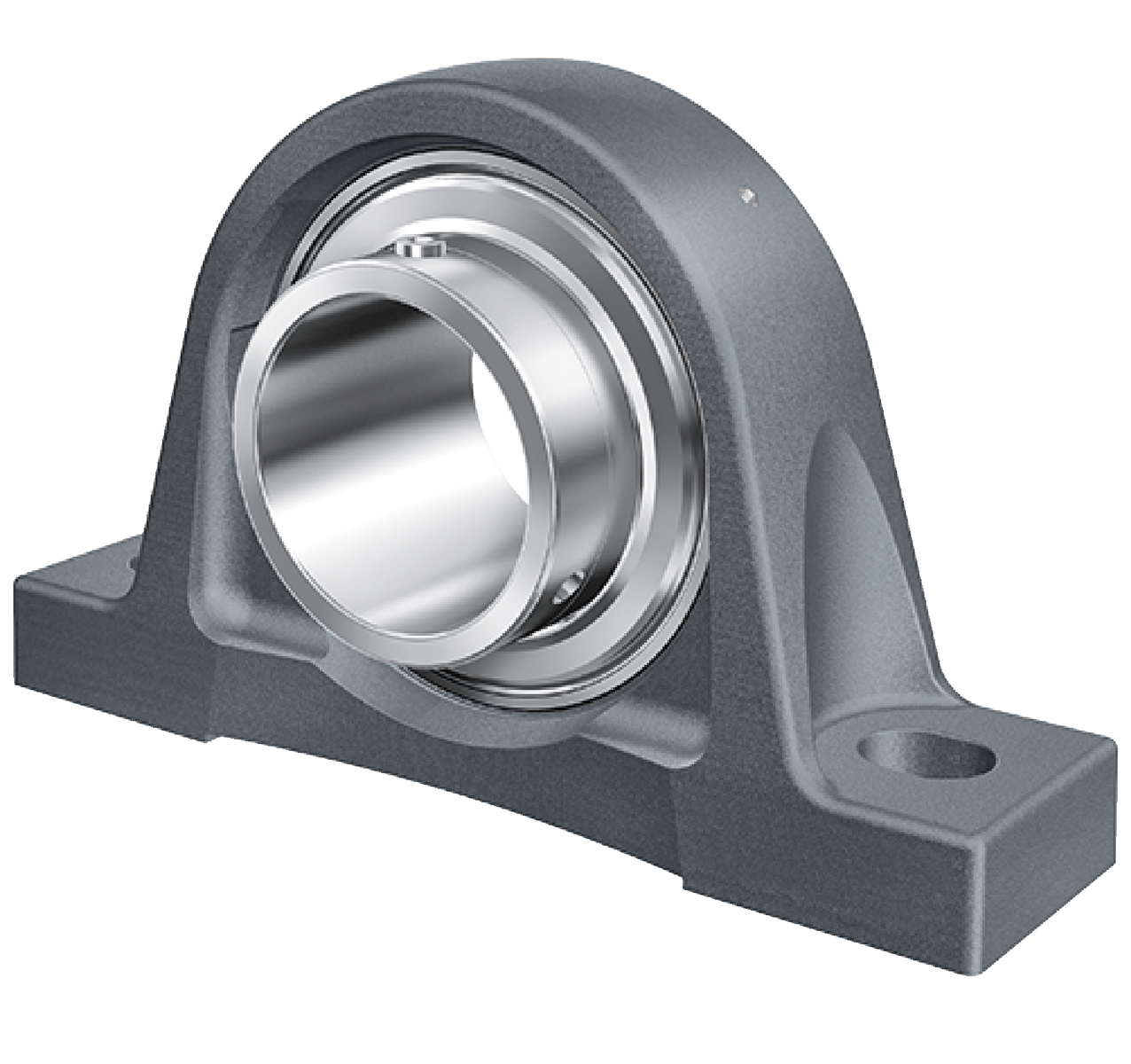

PASEY45-XL - Unitate de lagăr cu carcasă pedestal
Unități de lagăr cu carcasă pedestal PASEY, carcasă din fontă, rulment radial tip insert cu bile cu șuruburi de fixare în inelul interior, P etanșări
d45 mmDiametru interior
B41,5 mmLățime
Prezentare produs
| Cod produs | PASEY45-XL |
|---|---|
| Tip produs | Unitate de lagăr cu carcasă pedestal |
| Marca | INA |
| Numar material Schaeffler | 0009492050000 |
| Tip de baza | PASEY45 |
| Cod BearingX | PASEY45-XL |
| Masa | 2.06 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Varianta tehnica si sufixe
| Material | GG | Fontă cenușie |
Dimensiuni principale și date de performanță
| d | Diametru interior | 45 mm |
| L | Lungime totală | 192 mm |
| H 2 | Înălțime | 107 mm |
| ≈m | Masă | 2,06 kg |
Dimensiuni de montaj
| J | Distanță alezaje de fixare | 149,65 mm |
| N | Lățime (slot) | 14 mm |
| N 1 | Length (slot) | 29 mm |

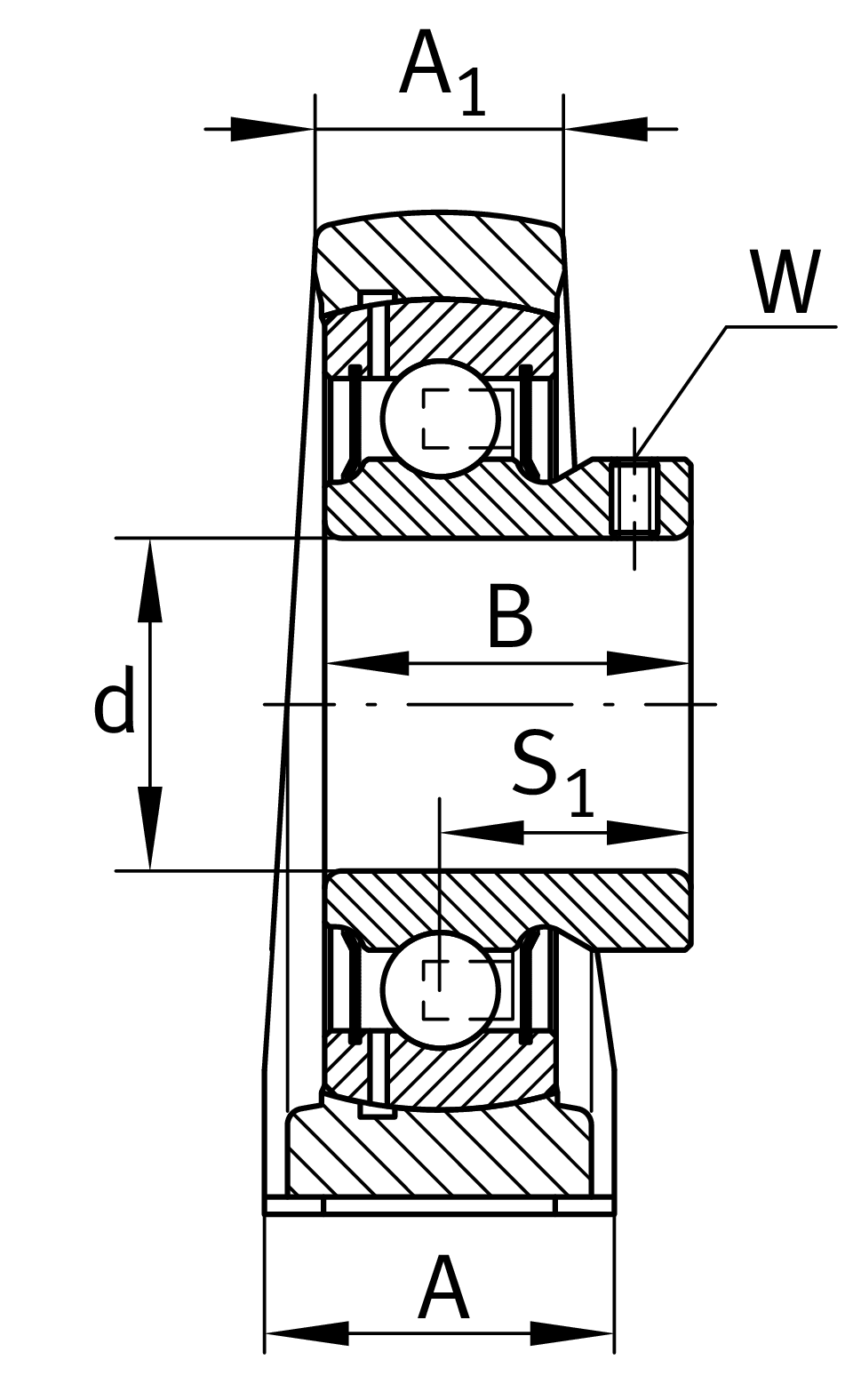

Dimensiuni detaliate
| H | Distanță ax arbore | 54 mm |
| A | Lățime (base) | 48 mm |
| A 1 | Lățime (head) | 32 mm |
| H 1 | Înălțime (base) | 21,5 mm |
| B | Lățime | 41,5 mm |
| S 1 | Distanță de la calea de rulare la colierul de blocare | 30,5 mm |
| Q | Filet racord pentru ungere | M6 |
Additional information
| Carcasă | ASE09 | |
| Denumire rulment | GAY45-XL-NPP-B |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
